Part 2
SCULPTURA SOUNDPAD MINI
Powered Sound Station / Station de Son
The first two digits of the display will indicate which input is being
used, followed by either the volume setting or the EQ setting. You
can scroll through them with the SRC (Source) button. The input
designations are as follows: / Les deux premiers chiffres de l'af-
ficheur indiquent l'entrée est utilisé, suivi par soit le réglage du vol-
ume ou le réglage EQ. Vous pouvez les faire défiler avec la SRC
(Source) bouton. Les désignations d'entrée sont les suivantes:
Soundpad Input / Entrées Soundpad
The learning function allows you to program the functions of the Soundpad
into your current TV remote.
Example: If you would like the Number 1 key on the remote to control the
power of the soundpad you would follow the following steps:
1) Press the LEARN button on the soundpad for about three seconds,
the display will show “LRN” and flashes.
2) Press the Number 1 on your remote and the “LRN” designation in the
display will stop flashing.
3) Quickly press the POWER button on the sound bar top control pad and
the display will say “OK”
4) The POWER function of the sound bar can now be controlled by
pressing the Number 1 key on your remote.
(NOTE: This is an example only. Normally there is separate button on your remote for powering other
products. This same procedure is used to make any of the soundpad features work with your remote)
Instructions for using the Learning Function
The Soundpad is equipped with effects that can be accessed with the EQ
button which will be indicated by the last two digits in the display, fol-
lowing the input designation. For instance, if you are using the
Bluetooth input you will see BT in the display followed by: / Le Soundpad
est équipé d'une variété d'effets intéressants qui peuvent être accessi-
bles avec le bouton EQ qui sera indiquée par les deux derniers chiffres
de l'affichage, à la suite de la désignation d'entrée. Par exemple, si vous
utilisez l'entrée Bluetooth, vous verrez à l'écran BT suivie par:
FT: Flat, the purest signal possible / Plat, le signal le plus pur possible
CV: Clear Voice, provides emphasis to dialog for TV and movies / Clear
Voice, fournit l'accent sur la boîte de dialogue pour la télévision et
le cinéma
Soundpad EQ Effects / Soundpad Effets EQ
The display will always show the input as the first two digits, such
as BT to indicate you’re using the Bluetooth input. / L'écran affiche
toujours l'entrée que les deux premiers chiffres, tels que BT pour
indiquer que vous utilisez l'entrée Bluetooth.
BT00 means the Bluetooth input is at the absolute minimum
volume setting. Bluetooth signifie que l'entrée est au volume mini-
mum.
BT60 means the Bluetooth input is at the absolute maximum
volume setting. /BT60 Bluetooth signifie que l'entrée est au volume
maximum.
Soundpad Volume Display / Affichage du volume Soundpad
A 3D effect can be engaged by pushing on the 3D button. You will
know if the 3D effect is engaged because the effects will have peri-
ods (dots) between the letters. In the case of Clear Voice, designed
as CV, will appear as C.V. When the 3D effect is engaged and will
return to CV when the 3D effect is disengaged. / Un effet 3D peut
être engagée en appuyant sur le bouton 3D. Vous saurez si l'effet 3D
est engagée parce que les effets auront des points (points) entre les
lettres. Dans le cas de la technologie Clear Voice, conçu comme CV,
apparaîtra comme CV Lorsque l'effet 3D est engagée et sera de
retour au CV lorsque l'effet 3D est désengagé.
Soundpad 3D Effect / Soundpad Effet 3D
The Soundpad Mini is equipped with Bluetooth to allow you to stream
your music wirelessly via a Bluetooth enabled device.
Turn on your Soundpad Mini. Select the Bluetooth input on the remote
by pushing the SRC (source) button until you see bt flashing. Turn on
your Bluetooth device, let it find Soundpad Mini, and accept the connec-
tion. The BT will stop flashing and is paired.
If this doesn’t work, press the BT code button until BT appears in the
display and flashes. Turn on your device and select Soundpad Mini
from the list of found devices. The device and Soundpad Mini will pair in
about 30 seconds and the BT will stop flashing.
Le Soundpad Mini est équipé avec Bluetooth pour vous permettre de
jouer votre musique sans fil via un appareil compatible Bluetooth.
Allumez votre mini-Soundpad. Sélectionnez l'entrée de Bluetooth avec
la télécommande en appuyant sur la touche SRC (source) jusqu'à ce
que vous voyez bt clignotant. Allumez votre appareil Bluetooth, laissez
trouver Soundpad Mini, et d'accepter la connexion. Le BT s'arrête de
clignoter.
Si cela ne fonctionne pas, appuyez sur le bouton de code BT jusqu'à BT
s'affiche à l'écran et clignote. Allumez votre appareil et sélectionnez
Soundpad Mini dans la liste des appareils trouvés. L’appareil et
Soundpad Mini pair en environ 30 secondes et le bt cessent de clignoter.
Pairing with Bluetooth
Cette function vous permettrez de programmer les fonctions de la
bar de son dans votre télécommande préféré.
Comme exemple, si vous voulez le numéro 1 du télécommande soit
capable de contrôler la puissance de la bar de son, suivez ces étapes:
1) Appuyer sur la touche LEARNING sur la bar de son pour environ
trois secondes, ou jusqu’au temps que la lumière commence a
clignoter vite.
2) Appuyer sur le numéro 1 sur le télécommande et la lumière
va clignoter moins vite.
3) Appuyer POWER sure le bar de son et la lumière va arrêter a
clignoter.
4) L'afficheur indique OK. La barre de son peut maintenant être
contrôlée en appuyant sur la touche le numéro 1 de votre
télécommande.
p.7
SCULPTURA SOUNDPAD MINI
Powered Sound Station / Station de Son

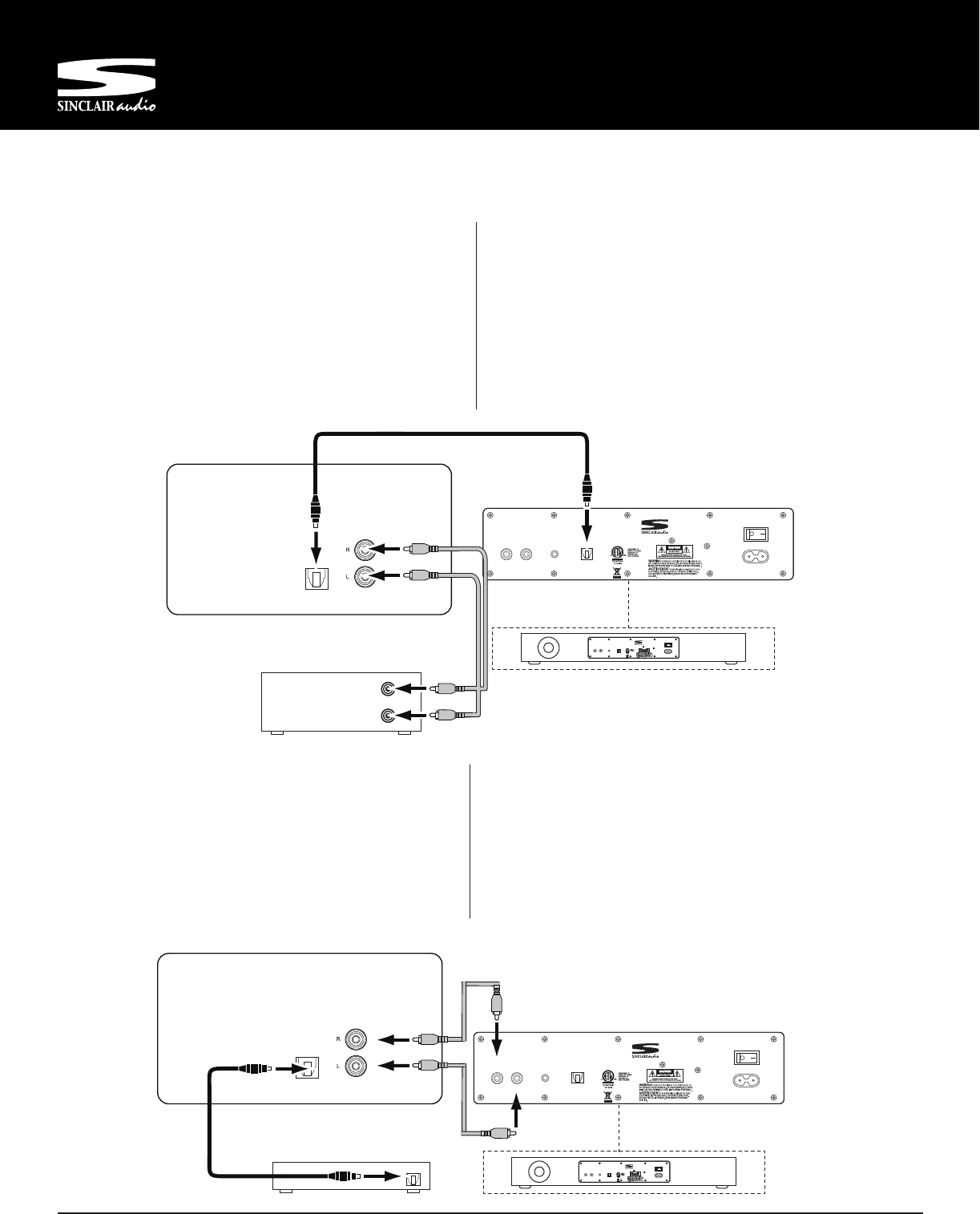

Connecting your TV to the Soundpad / Branchement de votre téléviseur
Option 2:The Popular Analog Connection
Make sure all components are off before starting the connec-
tions. Using the supplied stereo audio cable, connect the ’s Line
1 (analog) input to your TV’s stereo audio output. If your TV has
two sets of audio outputs labeled as Fixed and variable, use the
pair labeled fixed. This will let you turn your TV’s speakers down
while the TV still supplies a constant audio signal to the sound-
pad. Then, connect your source (Satellite, DVD, etc) using the
remaining Optical input.
OPTICAL
( Satellite, DVD, etc. )
OPTICAL
AUDIO
OUT
TV
SOUNDPAD MINI
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
100-240V~
50-60Hz 80W
L
POWER
OFF ON
SOUNDPAD MINI
R
LINEIN 1 LINEIN 2 OPTICAL
INPUT
100-240V~
50-60Hz80W
L
POWER
OFF ON
Option 2:Le branchement analogique, le plus fréquemment utilisé
Assurez-vous que toutes les composantes soient hors tension avant de
commencer les branchements. En vous servant du câble stéréo inclus avec
l’ensemble, reliez l’entrée de Ligne 1 (analogique) de la Station de son à la
sortie de son stéréo de votre téléviseur. Si votre téléviseur possède deux
jeux de sorties audio étiquetées Fixe et Variable, utilisez la paire Fixe. Ceci
vous permettra de réduire le niveau sonore des haut-parleurs du téléviseur
à zéro tandis que celui-ci envoie toujours un signal audio à volume constant
à la Station de son. Ensuite, branchez votre source (satellite, DVD, etc.) en
vous servant de l’entrée optique restante.
Option 1:The One Wire Digital Connection
Make sure all components are off before starting the connections.
If your TV has an Optical Out, and all your sources (blu-ray, satel-
lite, game, etc.) are currently connected to the TV using digital
cables (such as HDMI, Optical, or Digital Coaxial) then follow the
simple guidelines below. You will need an optical cable, not
included but available at your local Sinclair Audio dealer.
NOTE: If your DVD player, cable tuner or satellite tuner does not have a
coaxial digital output, you can connect its analog audio output to your TV. The
TV will send its audio signal to the through the analog connection described
above.
Option 1:Le branchement numérique avec un seul câble
Assurez-vous que toutes les composantes soient hors tension avant de
commencer les branchements. Si vous téléviseur dispose d’une sortie
optique et que toutes vos sources (Blu-Ray, satellite, jeux, etc.) sont
actuellement branchées au téléviseur avec des câbles dits numériques
(tel un câble HDMI, câble optique ou coaxial numérique) suivez à ce
moment les étapes simple du petit guide ci-dessous. Vous aurez
besoin de vous procurer un câble optique non inclus avec l’ensemble
mais disponible chez votre marchand local Sinclair Audio.
OPTICAL
SOUNDPAD MINI
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
100-240V~
50-60Hz 80W
L
POWER
OFF ON
SOUNDPAD MINI
R
LINEIN 1 LINEIN 2 OPTICAL
INPUT
100-240V~
50-60Hz80W
L
POWER
OFF ON
AUDIO
IN
( Satellite, BluRay, etc. )
AUDIO OUT
TV
Soundpad
Soundpad
OUT
p.8 www.sinclairaudio.com
Setup
Audio Options
Display
SCULPTURA SOUNDPAD MINI
Powered Sound Station / Station de Son
Once you have connected the soundpad to your TV and sources you can then connect it’s power cord. Une fois la Station de son branchée à
votre téléviseur et aux autres sources, vous pouvez dès lors brancher le cordon d’alimentation.
petit connecteur rond à l’arrière de la barre de son où il est indiqué DC19V. Ensuite, insérez la fiche dans une prise de courant secteur CA
active et non commutée. NE PAS BRANCHER CE CORDON DANS LES SORTIES AUXILIAIRES D’ALIMENTATION QUE L’ON RETROUVE À
L’OCCASION SUR CERTAINS APPAREILS AUDIO. Vous êtes maintenant prêt à mettre sous tension la barre de son ainsi que toutes les
autres composantes de votre chaine.

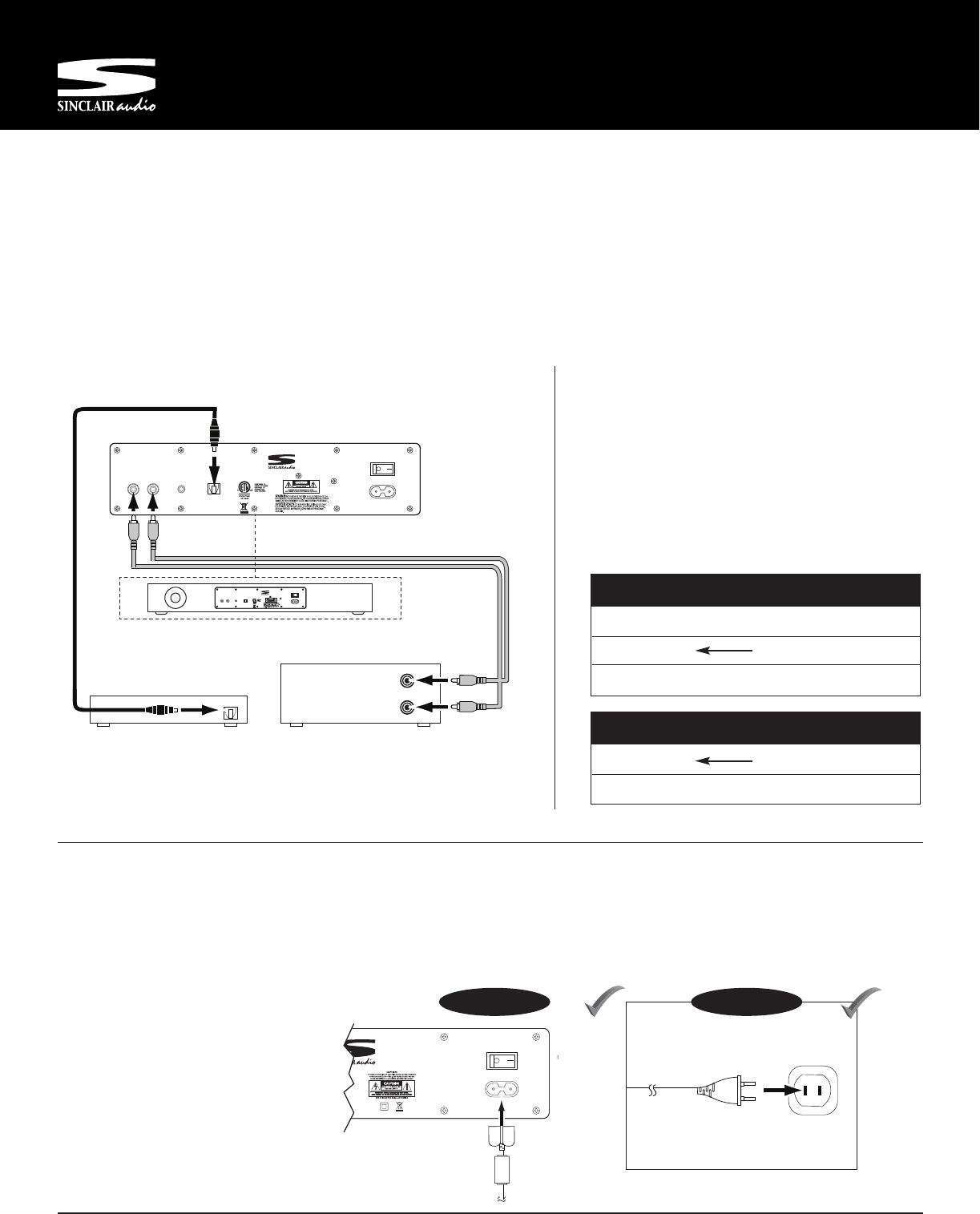

Power Connection / Branchement de l’alimentation
Step 1 / Étape 1 Step 2 / Étape 2
Connecting your Source Directly to the Soundpad
La connexion de votre source directement à la Soundpad
( Satellite, DVD, etc. )
OPTICAL
( Satellite, BluRay, etc. )
AUDIO OUT
SOUNDPAD MINI
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
100-240V~
50-60Hz 80W
L
POWER
OFF ON
SOUNDPAD MINI
R
LINEIN 1 LINEIN 2 OPTICAL
INPUT
100-240V~
50-60Hz80W
L
POWER
OFF ON
If you prefer, you can also connect your sources (Blu-ray, Satellite, etc.) directly to the Soundpad. Using this method, you will need to select the
proper video input on your TV to match sound. If you are not getting any sound, you might have to set your source to PCM output (shown below)
in their audio menus. The common choices on a source like a DVD or Blu-ray would be some type of Dolby Surround or PCM. / Vous pouvez
également connecter toutes vos sources directement au Soundpad. Comme cela, vous devrez sélectionner l'entrée vidéo appropriée sur votre
téléviseur. Si vous n'obtenez pas tous les sons que vous devrez éventuellement configurer votre source de sortie PCM dans le menu audio. Les
choix communs sur un source comme un DVD ou un Blu-Ray serait un certain type de son surround ou PCM.
SOURCE MENU
PCM Stereo
Dolby Digital
SOURCE MENU
Soundpad
Troubleshooting / Dépannage
While most set-ups should be very simple and work immediately,
there is a chance that additional set-up might be required on
your TV, cable box or other device. If you have no sound you may
want to verify the settings on your TV or source and change the
output to PCM Stereo.
Alors que la plupart des set-ups devrait être très simple et fonc-
tionner tout de suite, il ya une chance que d'autres set-up peut
être nécessaire sur votre téléviseur, décodeur câble ou un autre
appareil. Si vous n'avez pas de son, vous pouvez vérifier les
paramètres de votre TV ou de la source et de changer la sortie
stéréo PCM.
p.9
LINE IN 2 OPTICAL
INPUT
POWER
OFF ON
100-240V~
50-60Hz 80W
SOUNDPAD MINI
SCULPTURA SOUNDPAD MINI
Powered Sound Station / Station de Son

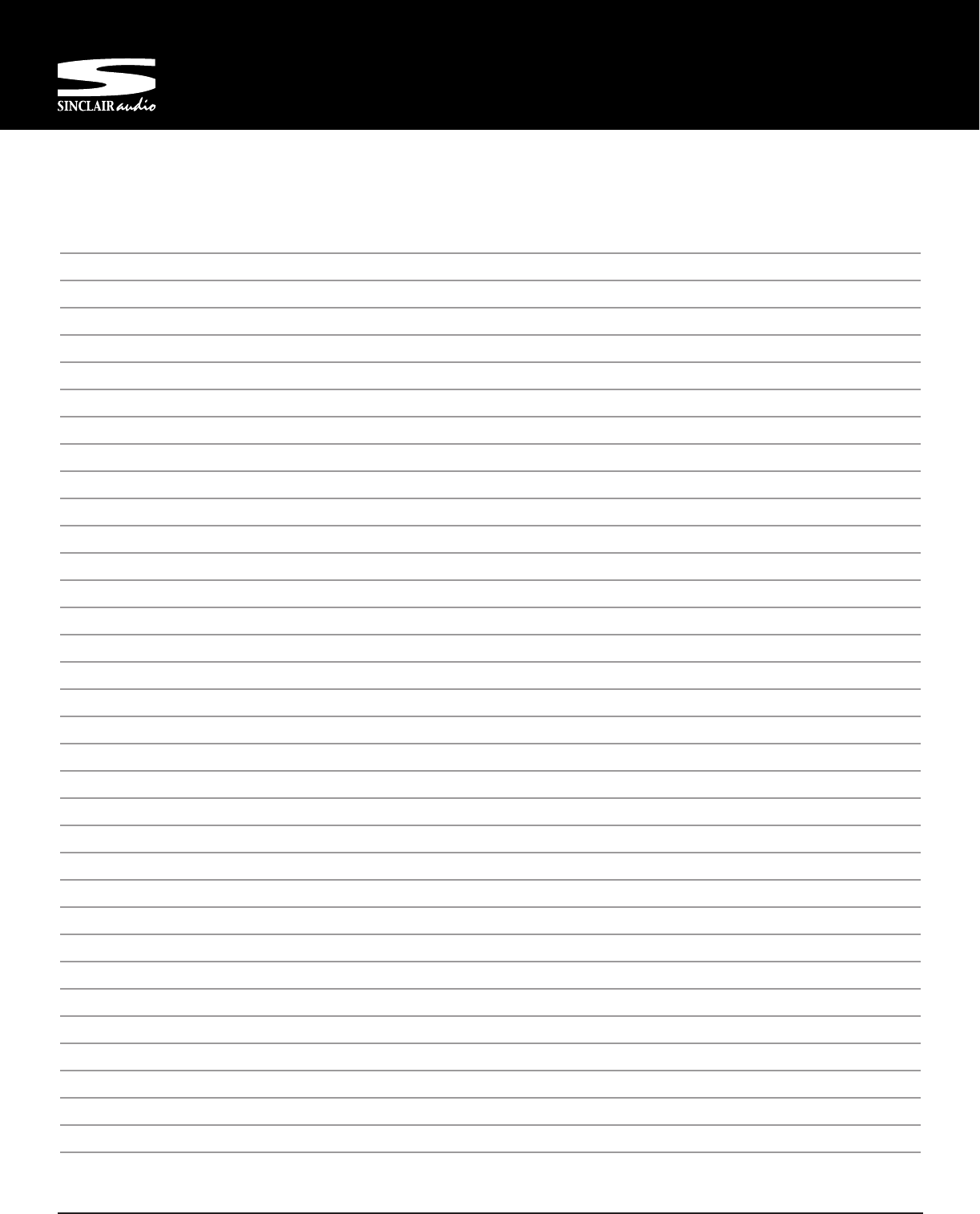

Notes
p.10 www.sinclairaudio.com
SCULPTURA SOUNDPAD MINI
Powered Sound Station / Station de Son
Notes
p.11
Erikson Consumer, 21000 TransCanada
Baie D’Urfé • Québec • H9X 4B7
Tél.: (514) 457-2555 • Fax: (514) 457-5507
Erikson Consumer, Incorporated. All rights reserved.
Sinclair Audio is a trademark of Erikson Consumer, Incorporated, registered in the United States and/or other countries.
Features, specifications and appearance are subject to change without notice. www.sinclairaudio.com
MODEL
Description
Drivers
Woofer
Amplifier Power
Frequency Response
Inputs
Dimensions, inches (HWD)
Soundpad Mini
Soundpad Mini
Four 2.5” Full Range
5.25”
45 watts
55Hz-20kHz
Optical, Stereo RCA, 3.5mm
3.5” x 28” x 14.5”
Description
Haut parleurs
Haut parleurs graves
Puissance de l’amplificateur
Réponse en Fréquence
Entrees
Dimensions, mm (HLP)
Soundpad Mini
Quatre de 64mm
133mm
45 watts
55Hz-20kHz
Optical, Stereo RCA, 3.5mm
86 x 711 x 377mm
* Specifications are subject to change without notice.
Spécifications sont sujettes à changement sans préavis.
Specifications / Spécifications
05/28/2013
