ConnectCorefori.MX51
©2010DigiInternational,Inc. 91

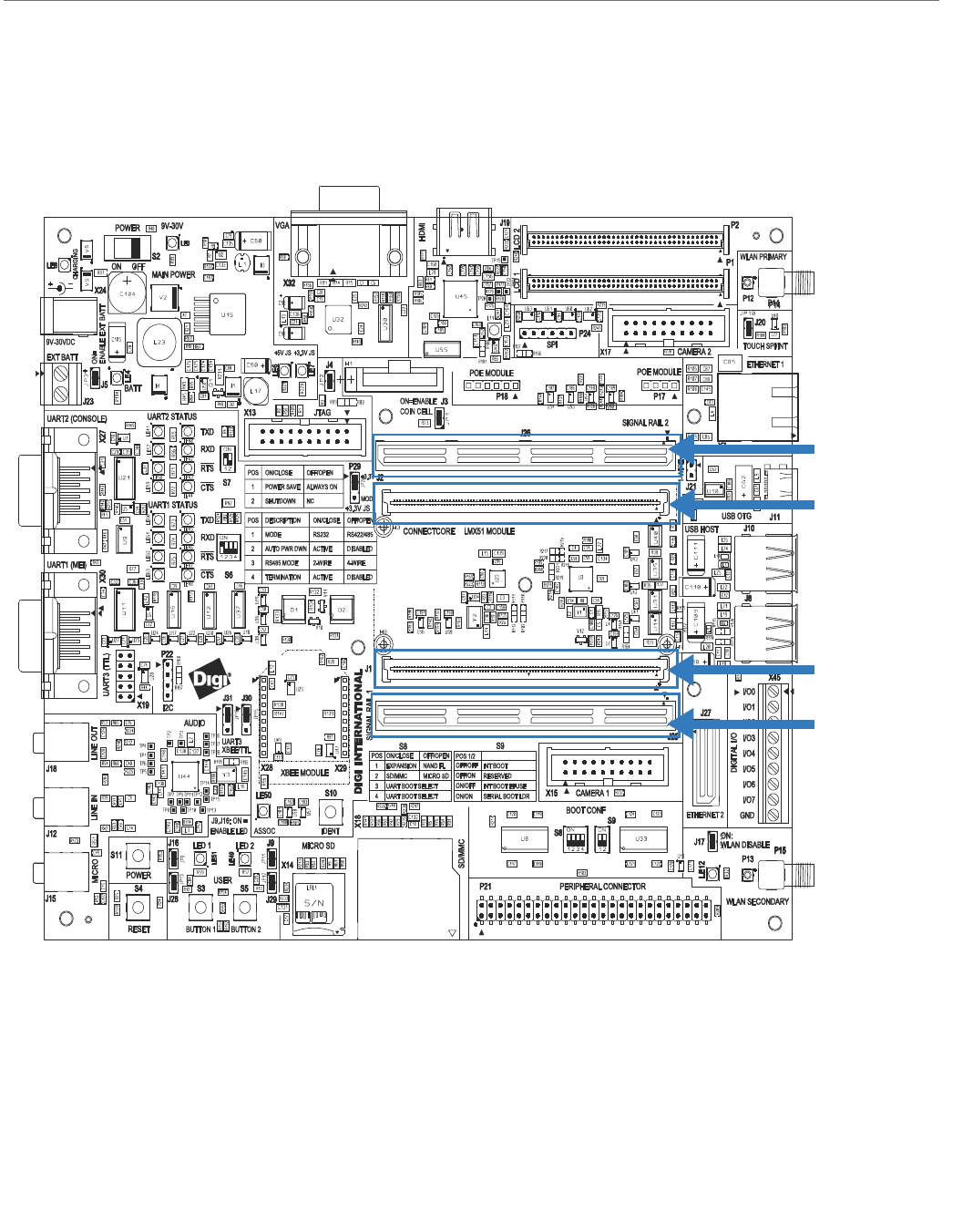

Module Connectors and Signal Rails
Module Connector,
J2
Signal Rail 2, J26
Signal Rail 1, J25
Module Connector,
J1
ConnectCorefori.MX51
©2010DigiInternational,Inc. 92
Module Connectors
See the "Module Pinout" chapter on page 14 for related information.
Signal Rails, J25 and J26
The development board provides two 2x80 pin signal rails, J25 and J26. These connectors
provide most of the signals available on the module connectors and can be used for
measurement or development purposes.
J25 corresponds to module connector J1
J26 corresponds to module connector J2
J25 Pinout
Pin Signal Pin Signal
1 CSI1_D8 2 CSI1_D9
3 CSI1_D10 4 CSI1_D11
5 CSI1_D12 6 CSI1_D13
7 CSI1_D14 8 CSI1_D15
9 CSI1_D16 10 CSI1_D17
11 CSI1_D18 12 CSI1_D19
13 CSI1_VSYNC/GPIO3_14 14 CSI1_HSYNC/GPIO3_15
15 CSI1_PIXCLK 16 CSI1_MCLK
17 WLAN_TDO 18 WLAN_TCK
19 WLAN_TDI 20 WLAN_TMS
21 WLAN_LED 22 RS_BT_PRIORITY
23 RS_WLAN_ACTIVE 24 RS_BT_ACTIVE
25 +2.775V 26 WLAN_DISABLE#
27 +2.775V 28 +2.775V
29 MC13892_GPO1 30 +2.775V
31 PMIC_PWRON1 32 PMIC_STDBY_REQ
33 PMIC_INT_REQ 34 PWRGTDRV1
35 CHRGLED 36 PWRGTDRV2
37 CHRGSE1# 38 VCC_COINCELL
39 VLIO 40 +5V_IN
ConnectCorefori.MX51
©2010DigiInternational,Inc. 93
41 VLIO 42 +5V_IN
43 VLIO 44 +5V_IN
45 DISP2_SER_DIN/GPIO3_5 46 DISPB2_SER_DIO/GPIO3_6
47 DISPB2_SER_RS/GPIO3_8 48 DISPB2_SER_CLK/GPIO3_7
49 DISP2_DATA0/MII_RXD3/USBH3_CLK 50 DISP2_DATA1/MII_RX_ER/USBH3_DIR
51 DISP2_DATA2 52 DISP2_DATA3
53 DISP2_DATA4 54 DISP2_DATA5
55 DISP2_DATA6/MII_TXD1/USBH3_STP 56 DISP2_DATA7/MII_TXD2/USBH3_NXT
57 DISP2_DATA8/MII_TXD3/USBH3_DATA0 58 DISP2_DATA9/MII_TXEN/USBH3_DATA1
59 DISP2_DATA10/MII_COL/USBH3_DATA2 60 DISP2_DATA11/MII_RX_CLK/USBH3_DATA3
61 DISP2_DATA12/MII_RX_DV/USBH3_DATA4 62 DISP2_DATA13/MII_TX_CLK/USBH3_DATA5
63 DISP2_DATA14/MII_RXD0/USBH3_DATA6 64 DISP2_DATA15/MII_TXD0/USBH3_DATA7
65 D12_PIN2/MII_MDC 66 D12_DISP_CLK/MII_RXD1
67 D12_PIN4/MII_CRS 68 D12_PIN3/MII_MDIO
69 IOR 70 IOG
71 IOR_BACK 72 IOG_BACK
73 IOB 74 JTAG_TRST#
75 IOB_BACK 76 JTAG_MOD#
77 JTAG_TCK 78 JTAG_DE#
79 JTAG_TMS 80 RESET_IN#
81 JTAG_TDI 82 +1.8V
83 JTAG_TDO 84 EIM_CS1/GPIO2_26
85 POR# 86 EIM_CS3/GPIO2_28
87 EIM_CS0/GPIO2_25 88 EIM_CS5_LAN9221_CS#/GPIO2_30
89 EIM_CS2/GPIO2_27 90 EIM_LBA/GPIO3_1
91 EIM_CS4/GPIO2_29 92 EIM_DA1/TRACE17
93 EIM_DTACK/GPIO2_31 94 EIM_DA3/TRACE19
95 EIM_DA0/TRACE16 96 EIM_DA5/TRACE21
97 EIM_DA2/TRACE18 98 EIM_DA7/TRACE23
99 EIM_DA4/TRACE20 100 EIM_DA9/TRACE25
101 EIM_DA6/TRACE22 102 EIM_DA11/TRACE27
103 EIM_DA8/TRACE 24 104 EIM_DA13/TRACE29
105 EIM_DA10/TRACE26 106 EIM_DA15/TRACE31
Pin Signal Pin Signal
ConnectCorefori.MX51
©2010DigiInternational,Inc. 94
107 EIM_DA12/TRACE28 108 EIM_DA17/TRACE1
109 EIM_DA14/TRACE30 110 EIM_DA19/TRACE3
111 EIM_DA16/TRACE0 112 EIM_DA21/TRACE5
113 EIM_DA18/TRACE2 114 EIM_DA23/TRACE7
115 +3.15V 116 EIM_DA25/TRACE9
117 EIM_DA20/TRACE4 118 EIM_DA27/TRACE11
119 EIM_DA22/TRACE6 120 EIM_DA29/TRACE13
121 EIM_DA24/TRACE8 122 EIM_DA31/TRACE15
123 EIM_DA26/TRACE10 124 EIM_A17/GPIO2_11
125 EIM_DA28/TRACE12 126 EIM_A19/GPIO2_13
127 EIM_DA30/TRACE14 128 EIM_A21/GPIO2_15
129 EIM_A16/GPIO2_10 130 EIM_A23/GPIO2_17
131 EIM_A18/GPIO2_12 132 EIM_A25/GPIO2_19
133 EIM_A20/GPIO2_14 134 EIM_A27/GPIO2_21
135 EIM_A22/GPIO2_16 136 EIM_OE#/GPIO2_24
137 EIM_A24/GPIO2_18 138 EIM_RW#
139 EIM_A26.GPIO2_20 140 EIM_CRE/GPIO3_2
141 EIM_EB0 142 EIM_WAIT
143 EIM_EB1 144 GND
145 EIM_EB2/GPIO2_22/TRCTL 146 EIM_BCLK
147 EIM_EB3/GPIO2_23/TRCLK 148 GND
149 NANDF_ALE/GPIO3_5 150 NAND_RE#/SD3_DATA1/GPIO3_4
151 NANDF_WP#/SD3_DATA2/GPIO3_7 152 NANDF_CLE/GPIO3_6
153 NANDF_RB1_SP12_RDY/GPIO3_9 154 NANDF_RB0/SD3_DATA3/GPIO3_8
155 NANDF_RB3/SP12_MISO/GPIO3_11 156 NANDF_R2/SP12_SCLK/GPIO3_10
157 - 158 -
159 - 160 -
Pin Signal Pin Signal
ConnectCorefori.MX51
©2010DigiInternational,Inc. 95
J26 Pinout
Pin Signal Pin Signal
1 DISP1_DAT0 2 DISP1_DAT1
3 DISP1_DAT2 4 DISP1_DAT3
5 DISP1_DAT4 6 DISP1_DAT5
7 DISP1_DAT6 8 DISP1_DAT7
9 DISP1_DAT8 10 DISP1_DAT9
11 DISP1_DAT10 12 DISP1_DAT11
13 DISP1_DAT12 14 DISP1_DAT13
15 DISP1_DAT14 16 DISP1_DAT15
17 DISP1_DAT16 18 DISP1_DAT17
19 DISP1_DAT18 20 DISP1_DAT19
21 DISP1_DAT20 22 DISP1_DAT21
23 DISP1_DAT22 24 DISP1_DAT23
25 DI1_PIN2 26 DI1_DISP_CLK
27 DI1_PIN11/GPIO3_0 28 DI1_PIN3
29 DI1_PIN13/GPIO3_2 30 DI1_PIN12/GPIO3_1
31 DI1_PIN15 32 DI_GP1
33 DI_GP2 34 DI_GP3/MII_TX_ER
35 DI_GP4/MII_RXD2 36 DI1_D0_CS/GPIO3_3
37 DI1_D1_CS/GPIO3_4 38 ADIN5
39 TOUCH_X1 40 ADIN6
41 TOUCH_X2 42 ADIN7
43 TOUCH_Y1 44 ADC_GND
45 TOUCH_Y2 46 ADTRIG
47 SWBST 48 -
49 LEDR 50 -
51 LEDG 52 -
53 LEDB 54 -
55 CSI2_D12/GPIO4_9 56 CSI2_D13/GPIO4_10
57 CSI2_D14 58 CSI2_D15
59 CSI2_D16 60 CSI2_D17
ConnectCorefori.MX51
©2010DigiInternational,Inc. 96
61 CSI2_D18/GPIO4_11 62 CSI2_D19/GPIO4_12
63 CSI2_VSYNC/GPIO4_13 64 CSI2_HSYNC/GPIO4_14
65 CSI2_PIXCLK/GPIO4_15 66 GPIO1_8/USB_PWR
67 GPIO1_7/MMA7455LR_INT1 68 GPIO1_2/PWM1/I2C2_SCL
69 GPIO1_6/MMA7455LR_INT2 70 GPIO1_3/PWM2/I2C2_SDA
71 CKIH1 72 CLK32K_PER
73 SD2_DATA0/SD1_DATA4/SPI_MOSI 74 CKIH2
75 SD2_DATA1/SD1_DATA5 76 SD2_CLK/I2C1_SDA/SPI_SCLK
77 SD2_DATA2/SD1/DATA6 78 SD2_CMD/I2C1_SCL/SPI_MOSI
79 SD2_DATA3/SD1_DATA7/SPI_SS2 80 KEY_COL0
81 ROW0 82 KEY_COL1
83 ROW1 84 KEY_COL2
85 ROW2 86 KEY_COL3
87 ROW3 88 KEY_COL5/UART3_CTS#/I2C2_SDA
89 KEY_COL4/UART3_RTS#/I2C2_SCL 90 GPIO1_0/SD1_CD#/SPI_SS2
91 OWIRE_LINE/GPIO1_24 92 GPIO1_1/SD1_WP#/SPI_MISO
93 SC1_CMD/AUD5_RXFS/SPI_MOSI 94 SD1_DAT0/AUD5_TXD/SPI_MOSI
95 SD1_CLK/AUD5_RXC/SPI_SCLK 96 SD1_DATA1/AUD5_RXD
97 WDOG1#/GPIO1_4 98 SD1_DATA2/AUD5_TXC
99 CSPI1_MOSI/I2C1_SDA/GPIO4_22 100 SD1_DATA3/AUD5_TXFS/SPI_SS1
101 CSPI1_MISO/AUD4_RXD/GPIO4_23 102 CSPI1_SS0_PMIC/AUD4_TXC/GPIO4_24
103 CSPI1_SCLK/I2C1_SDA/GPIO4_27 104 CSPI1_SS1/AUD4_TXD/GPIO4_25
105 UART1_RXD/GPIO4_28 106 CSPI1_RDY/AUD4_TXFS/GPIO4_26
107 UART1_TXD/PWM2/GPIO4_29 108 UART1_RTS#/GPIO4_30
109 UART2_RXD/GPIO1_20 110 UART1_CTS#/GPIO4_31
111 UART2_TXD/GPIO1_21 112 UART3_RXD/UART1_DTR#/GPIO1_22
113 USBH1_DATA2/UART2_TXD/GPIO1_13 114 UART3_TXD/UART1_DSR#/GPIO_23
115 USBH1_DATA4/SPI_SS0/GPIO1_15 116 USBH1_DATA0/UART2_CTS#/GPIO1_11
117 USBH1_DATA6/SPI_SS2/GPIO1_17 118 USBH1_DATA1/UART2_RXD/GPIO1_12
119 USBH1_DIR/SPI_MOSI/GPIO1_26/
I2C2_SDA
120 USBH1_DATA3/UART2_RTS#/GPIO1_14
121 USBH1_STP/SPI_RDY/GPIO1_27 122 USBH1_DATA5/SPI_SS1/GPIO1_16
Pin Signal Pin Signal
ConnectCorefori.MX51
©2010DigiInternational,Inc. 97
123 USBH1_NXT/SPI_MISO/GPIO1_28 124 USBH1_DATA7/SPI_SS3/SPI2_SS3/
GPIO1_18
125 AUD3_BB_TXD/GPIO4_18 126 USBH1_CLK/SPI_SCLK/GPIO1_25/
I2C2_SCL
127 AUD3_BB_RXD/UART3_RXD/
GPIO4_19
128 HS_I2C_SCL/GPIO4_16
129 AUD3_BB_CK/GPIO4_20 130 HS_I2C_SDA/GPIO4_17
131 +3.3V MOD 132 AUD3_BB_FS/UART3_TXD/GPIO4_21
133 NANDF_D0/PATA_D0/SD4_DATA7/
GPIO4_8
134 +3.3V
135 NANDF_D2/PATA_D2/SD4_DATA5/
GPIO4_6
136 NANDF_D1/PATA_D1/SD4_DATA6/
GPIO4_7
137 NANDF_D4/PATA_D4/SD4_CD/
GPIO4_4
138 NANDF_D3/PATA_D3/SD4_DATA4/
GPIO4_5
139 NANDF_D6/PATA_D6/SD4_LCTL/
GPIO4_2
140 NANDF_D5/PATA_D5/SD4_WP#/GPIO4_3
141 NANDF_D8/PATA_D8/GPIO4_0/
SD3_DATA0
142 NANDF_D7/PATA_D7/GPIO4_1
143 NANDF_D10/PATA_D10/GPIO3_30/
SD3_D2
144 NANDF_D9/PATA_D9/GPIO3_31/SD3_D1
145 NANDF_D12/PATA_D12/GPIO3_28/
SD3_D4
146 NANDF_D11/PATA_D11/GPIO3_29/
SD3_D3
147 NANDF_D14/PATA_D14/GPIO3_26/
SD3_D6
148 NANDF_D13/PATA_D13/GPIO3_27/
SD3_D5
149 NANDF_CS0#/GPIO3_16 150 NANDF_D15/PATA_D15/GPIO3_25/
SD3_D7
151 NANDF_CS2#/PATA_CS0#/GPIO3_18 152 NANDF_CS1#/GPIO3_17
153 NANDF_CS4#/PATA_DA0/GPIO3_20 154 NANDF_CS3#/PATA_CS1#/GPIO3_19
155 NANDF_CS6#/PATA_DA2/GPIO3_22 156 NANDF_CS5#/PATA_DA1/GPIO3_21
157 NANDF_RDY_INT/GPIO3_24 158 NANDF_CS7#/GPIO3_23
159 NANDF_WE#/PATA_DIOW/GPIO3_3 160 GPIO_NAND/PATA_INTRQ/GPIO3_12
Pin Signal Pin Signal
ConnectCorefori.MX51
©2010DigiInternational,Inc. 98
Peripheral Application Header
The development board provides one, 2x25-pin, 2.54mm pitch header for applications-
specific daughter cards/expansion boards:
P21, Peripheral application header. Provides access to a 16-bit data bus, 10-bit
address bus and control signals (such as CS#, OE#, WE#), as well as I2C and power
(+3.3V). Using these signals you can connect Digi-specific extension modules or your
own custom daughter card to the module's address/data bus and other interfaces.

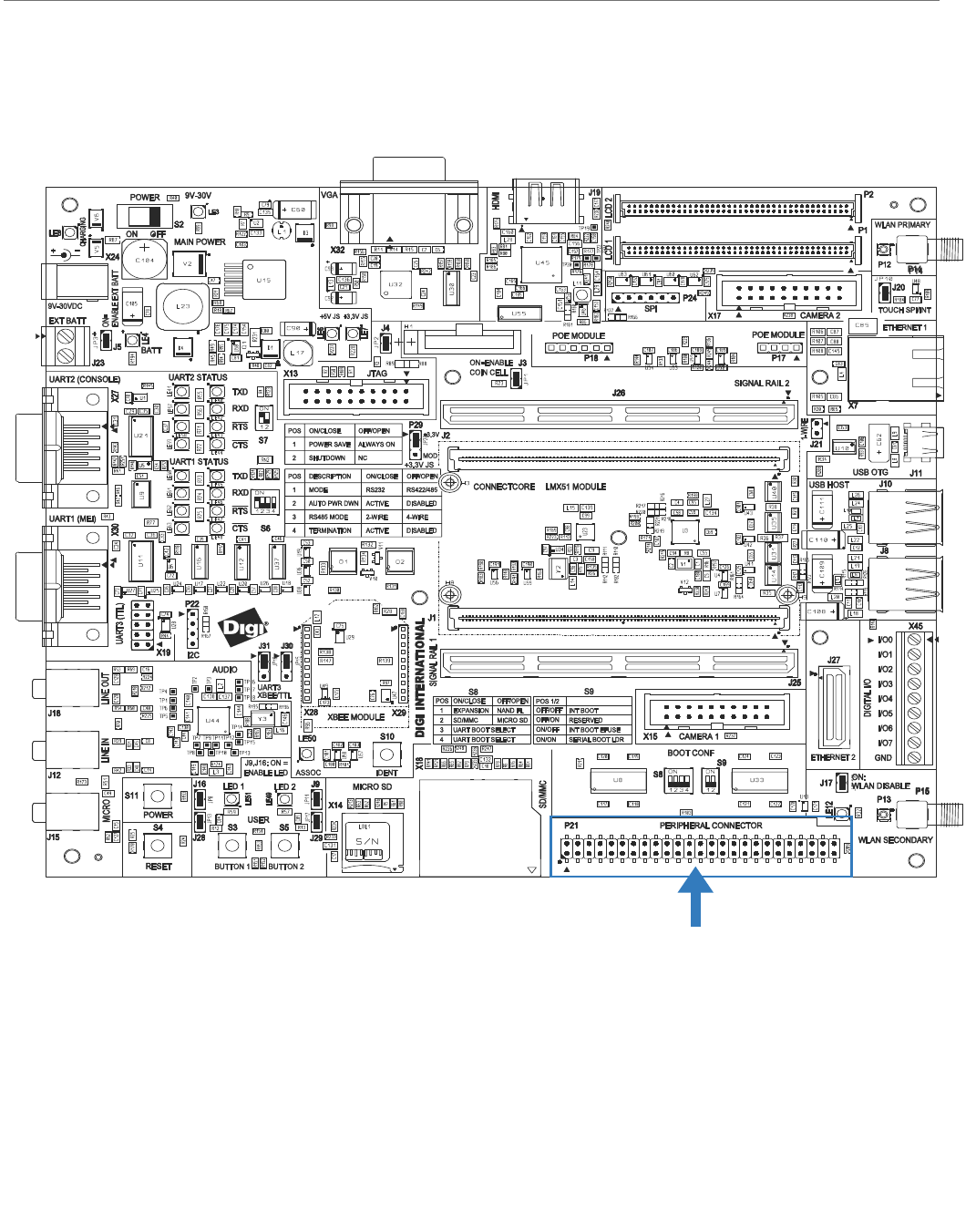

Peripheral Application
Header, P21
ConnectCorefori.MX51
©2010DigiInternational,Inc. 99
Peripheral Application Header, P21
The voltage level of the data, address and control signals provided by the module is +1.8V. A
level shifter is provided on the development board to buffer and change the voltage level of
most peripheral application signals on this header to +3.3V.
The Data bus signals D0 - D15 are connected to the i.MX51 data bus signals D16 - D31.
The Address bus signals A0 - A9 are connected to the i.MX51 data/address bus signals DA0 -
DA9.
Pin Signal Pin Signal
1GND 2D0
3D1 4D2
5D3 6GND
7D4 8D5
9D6 10 D7
11 GND 12 D8
13 D9 14 D10
15 D11 16 GND
17 D12 18 D13
19 D14 20 D15
21 GND 22 8-bit / 16-bit (default)
23 GND 24 +3.3V
25 +3.3V 26 A0
27 A1 28 A2
29 A3 30 GND
31 A4 32 A5
33 A6 34 A7
35 GND 36 A8
37 A9 38 GND
39 CS0# 40 I2C2_SDA/GPIO1_3
41 WE# 42 OE#
43 I2C2_SCL/GPIO1_2 44 GPIO3_2
45 +3.3V 46 +3.3V
47 BE2# 48 BE3#
49 BCLK 50 GND
ConnectCorefori.MX51
©2010DigiInternational,Inc. 100
The BE2# signal is connected to the i.MX51 byte enable 2 (D16 - D23).
The BE3# signal is connected to the i.MX51 byte enable 3 (D24 - D31).
The BCLK signal corresponds to the i.MX51 burst clock signal. This clock signal is not
buffered, and its voltage level is +1.8V. This signal is connected to the peripheral connector
through a 0R resister. By default, this resistor is not populated.
The I2C interface corresponds to i.MX51 I2C port 2. For more information, refer to the I2C
chapter in this document.
The signal GPIO3_2 can only be used as an input signal to the i.MX51. This signal is intended
to be used as interrupt line in the peripheral boards.
ConnectCorefori.MX51
©2010DigiInternational,Inc. 101
Power-Over-Ethernet (PoE) - IEEE802.3af

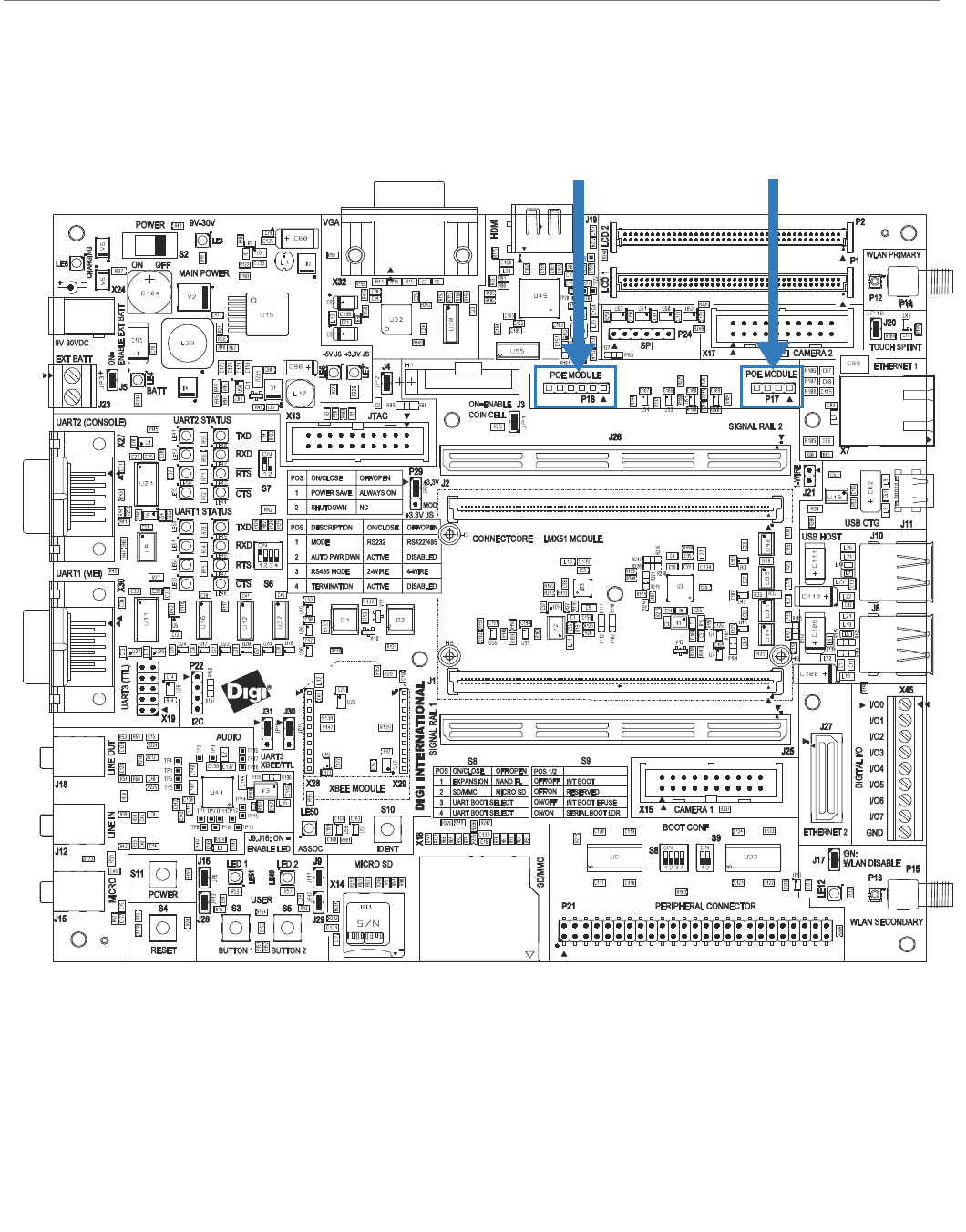

The development board provides two PoE module connectors, P17 and P18, to plug a Digi PoE
module (DG-ACC-POE). The PoE module is an optional accessory item that can be plugged on
the development board through the two connectors.
P17, input connector: provides access to the PoE signals from the Ethernet connector
P18, output connector: provides the output power supply from the PoE module
PoE Header, P18 PoE Header, P17
ConnectCorefori.MX51
©2010DigiInternational,Inc. 102
The PoE Module
Plug in the PoE module at a right angle to the development board, as shown in the picture
below.
Note:
the PoE module is part of the optional Digi 802.3af application kit (sold separately,
Digi P/N DG-ACC-POE).
PoE Connector (power in), P17
The table below provides the pinout of the PoE input connector:
Pin Signal
1POE_TX_CT
2POE_RX_CT
3 POE_RJ45_4/5
4 POE_RJ45_7/8
ConnectCorefori.MX51
©2010DigiInternational,Inc. 103
PoE Connector (power out), P18
The table below provides the pinout of the PoE output connector:
Pin Signal
1+12V_PoE
2+12V_PoE
3GND
4GND
5 PoE_GND
6 PoE_GND
ConnectCorefori.MX51
©2010DigiInternational,Inc. 104

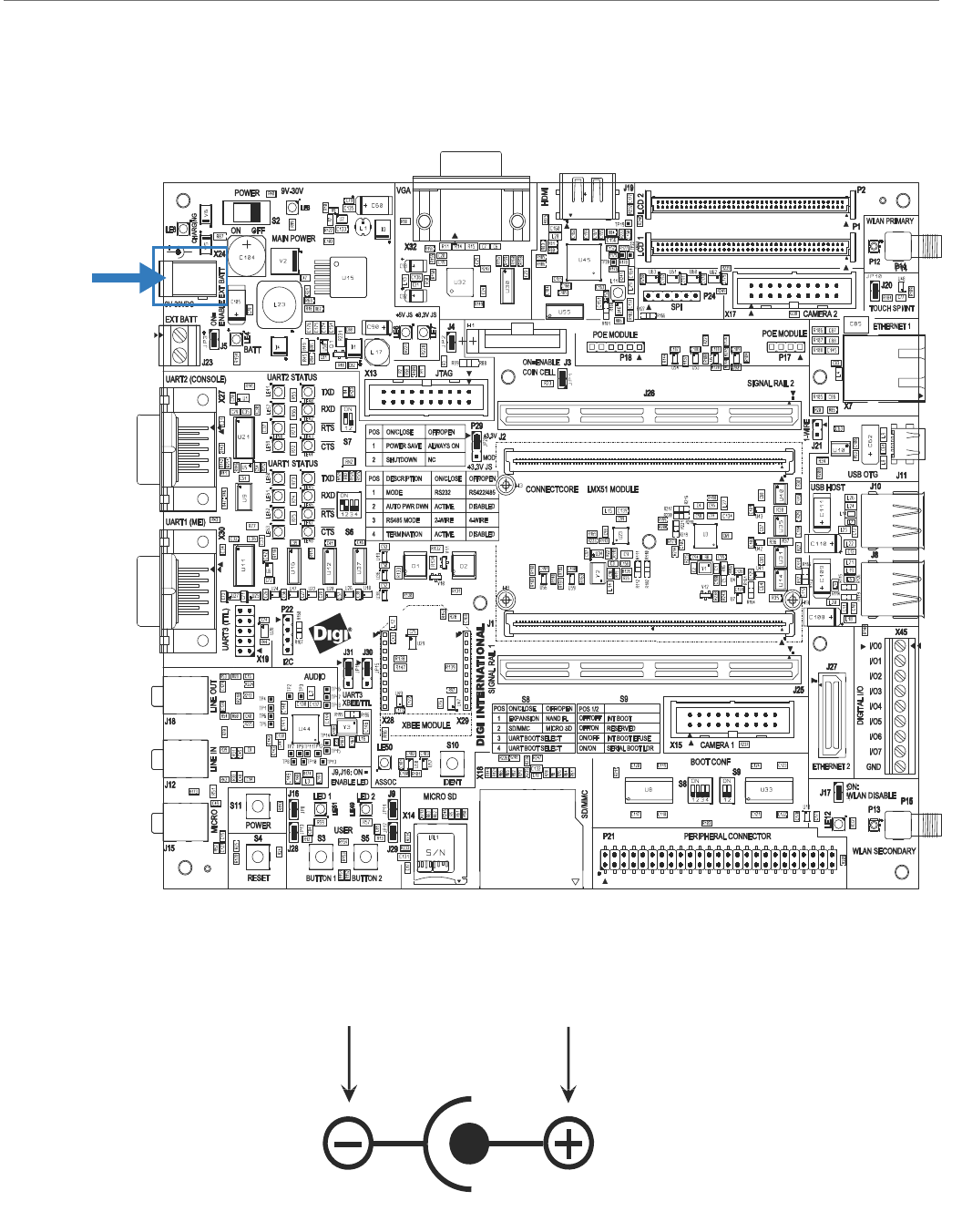

Main Power Connector
The main power connector (X24) is a barrel connector for the development board’s 9-30VDC
power supply. The figure below shows the polarity.
Power
Connector,
X24
Ground 9-30 VDC
ConnectCorefori.MX51
©2010DigiInternational,Inc. 105

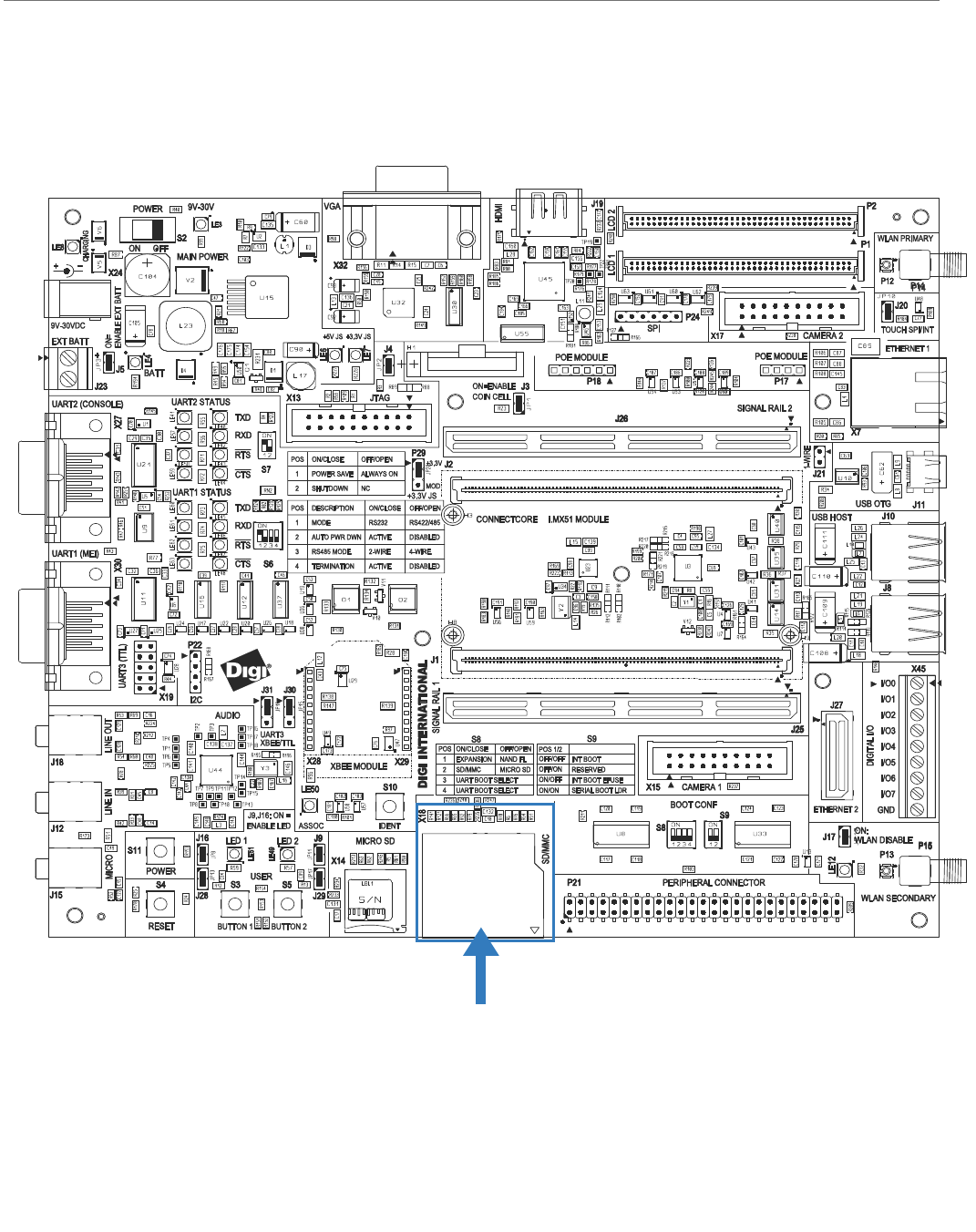

SD-Card Interface
SD/MMC Connector, X18
ConnectCorefori.MX51
©2010DigiInternational,Inc. 106
SD/MMC Connector, X18
The development board provides one SD/MMC card connector, X18. This interface is
connected to the enhanced Secured Digital Host controller 3 (eSDHC3) of the i.MX51 CPU.
The following table provides the pinout of the SD/MMC connector:
Pin Function
1 SD_DATA3
2 SD_CMD#
3GND
4+3.3V
5SD_CLK
6GND
7 SD_DATA0
8 SD_DATA1
9 SD_DATA2
10 SD_DATA4
11 SD_DATA5
12 SD_DATA6
13 SD_DATA7
14 SD_CD#
15 SD_WP#
ConnectCorefori.MX51
©2010DigiInternational,Inc. 107
SPI Interface

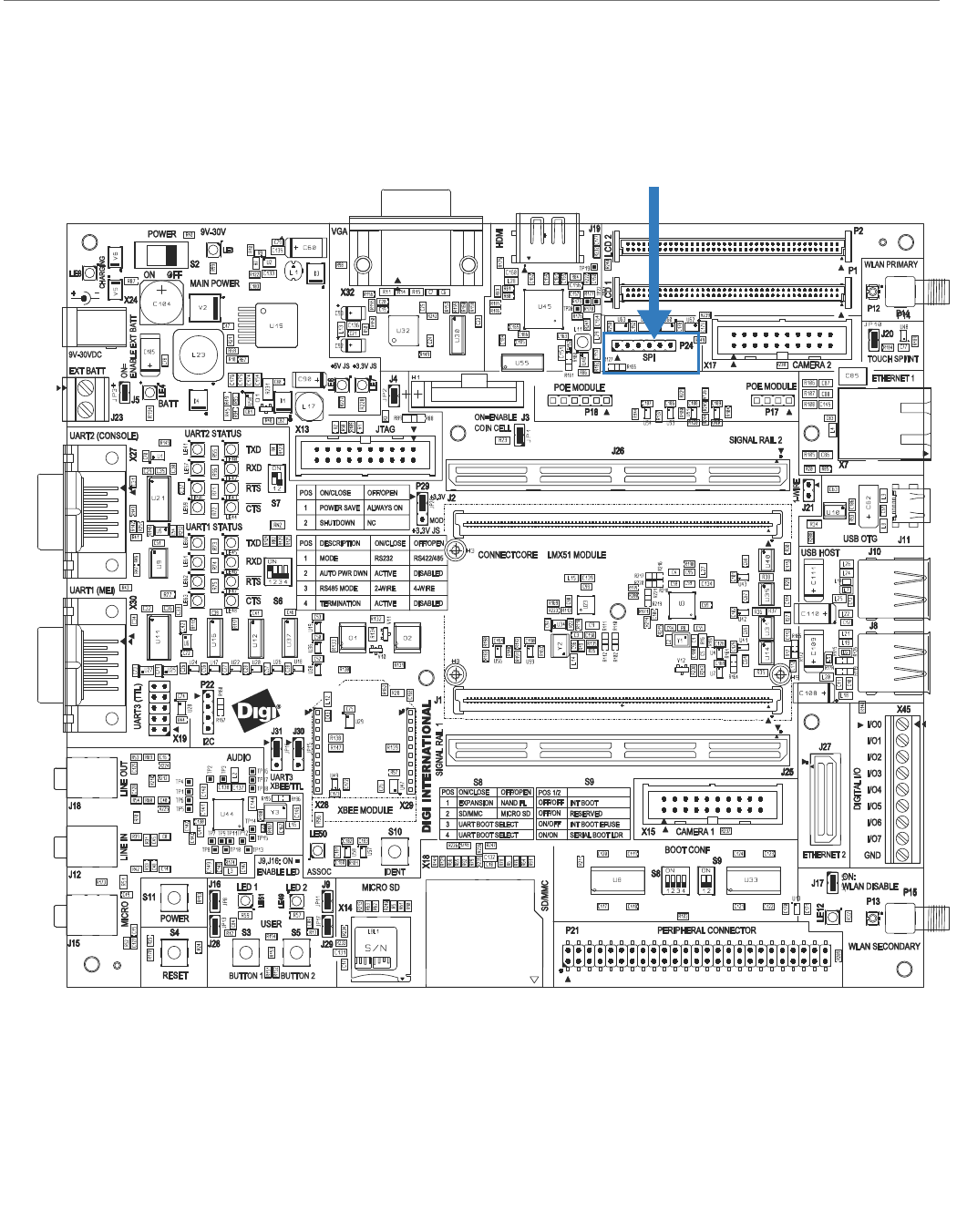

SPI Header, P24
ConnectCorefori.MX51
©2010DigiInternational,Inc. 108
SPI Header, P24
The development board provides access to the SPI interface on the module using the SPI
header, P24. This interface is connected to i.MX51 ECSPI1 port.
The SPI bus is connected to the following interfaces on the development board:
(*) the SPI chip select signal for the two LCD interfaces is generated with a logic combination
of GPIO4_26 and the touch selection jumper (J20).
The SPI bus is connected to the following interfaces of the ConnectCore for i.MX51 module.
The table below provides the pinout of the SPI header:
By default, SPI pins are configured as GPIO signals.
Interface Chip Select
SPI Header CSPI1_SS1/GPIO4_25
LCD1 GPIO4_26 (*)
LCD2 GPIO4_26 (*)
Interface Chip Select
MC13892 Power Management CSPI1_SS0/GPIO4_24
Pin Function Defaults to
1 +2.775V
2 SPI_MOSI/GPIO4_22 GPIO4_22
3 SPI_MISO/GPIO4_23 GPIO4_23
4 SPI_SCLK/GPIO4_27 GPIO4_27
5 SPI_SS1/GPIO4_25 GPIO4_25
6GND
ConnectCorefori.MX51
©2010DigiInternational,Inc. 109
UART Interface
Serial Port 2, RS232, X27
The serial (UART) port 2 connector, X27, is a DB-9 male connector, which is also used as the
standard console port. This asynchronous serial port is operating in DTE mode and requires a
null-modem cable to connect to a computer serial port.
The serial port 2 interface is connected to i.MX51 UART port 2. The corresponding line driver
on the development board can be enabled or disabled using switch S7. Refer to paragraph
"Switches and Push-buttons" in this document for more information.
Serial Port 2
(RS232), X27
Serial Port 1
(MEI), X30
Serial Port 3
(TTL), X19
ConnectCorefori.MX51
©2010DigiInternational,Inc. 110
Serial port 2 pins are allocated as shown:
By default, serial port 2 signals are configured as GPIO signals.
Serial Port 1, MEI Interface, X30
The serial (UART) port 1 connector, X30, is a DB-9 male connector. This asynchronous serial
port is operating in DTE mode and requires a null-modem cable to connect to a computer
serial port.
The serial port 1 MEI (multiple electrical interface) interface corresponds to i.MX51 UART
port 1. The line drivers are configured using the switch S6. Refer to the "Switches and Push-
buttons" section of this document for more information.
Serial port 1 pins are allocated as shown:
Pin Function Defaults to
1NC -
2 RXD GPIO1_20
3 TXD GPIO1_21
4NC -
5GND -
6NC -
7RTS# GPIO1_14
8CTS# GPIO1_11
9NC -
Pin RS232
Function RS232
Default RS485
Function RS485
Default
1- - CTS- -
2 RXD GPIO4_28 RX+ GPIO4_28
3 TXD GPIO4_29 TX+ GPIO4_29
4- - RTS- -
5 GND - GND -
6- - RX- -
7 RTS# GPIO4_30 RTS+ GPIO4_30
8 CTS# GPIO4_31 CTS+ GPIO4_31
9- - TX- -

Navigation menu
