C ongratulazioni!
Grazie per aver scelto la console di intrattenimento audio 4TV
5122 di AudioXperts. Il presente manuale per l’uso contiene
impianto musicale e surround che vi consentiranno di
apprezzarlo pienamente.
Conservare questo manuale e tutti i materiali di imballaggio in un
luogo asciutto per un eventuale utilizzo futuro.
F unzioni chiave:
• Alloggiamento in vetro fumé e alluminio.
• Comodi comandi sensibili al tatto a livello del pannello
superiore.
• Modalità di ascolto Musica, Film e Dialogo avanzato.
• Bluetooth con codec CSR aptX per uno streaming musicale
wireless cristallino e a piena ampiezza di banda.
• Il LevelCorrect garantisce agli ascoltatori livelli costanti
mentre guardano la TV
• Collegamento istantaneo per Apple® AirPort Express.
• Ingresso audio USB Apple®*.
• Learns your TV’s remote control.
• Subwoofer Wireless (illustrato col piedino in dotazione)
• Peso della console con base girevole: 30 kg (68 lb)
• Peso del subwoofer con base girevole: 31kg (69 lb)
• 800 W picco/500 W RMS potenza totale di sistema
• Tre tweeter con cupola in tessuto da 1” (25 mm)
per sinistra/centro/destra
• Sei driver H.A.R.T. in attesa di brevetto per sinistra/centro/destra
• Quattro driver H.A.R.T. in attesa di brevetto per surround dipolo
• Otto woofer SSHO da 4,5” (114 mm) per potenti prestazioni
del subwoofer
• Ingressi: ottico digitale (2), COAX (1), RCA analogico (1),
Mini-Stereo da 1/8” (3,5 mm) (1), USB Audio (1)
• Dimensioni della console
(H x L x P): 51 x 1.283 x 438 mm (2” x 50-1/2” x 17-1/4”)
• Dimensioni della console con base girevole
(H x L x P): 57 x 1.283 x 438 mm (2-1/4” x 50-1/2” x 17-1/4”)
• Dimensioni del subwoofer
(H x L x P): 51 x 1.022 x 438 mm (2-1/4” x 50-1/2” x 17- 1/4”)
51
Rear Connection Panel
Wireless CODE - Si è impostato sullo stesso canale Sub 5122
Volume Sub - Regola il livello del volume del subwoofer
iPod/iPhone/iPad (USB) : Apple connettere dispositivi compatibili
Firmware – Aggiornamenti del software
Digital – Ingresso per il collegamento di un cavo ottico digitale
Airport – Collegamento audio per l’AirPort Express
Trim – Regola il livello del segnale di ingresso
Ingresso RCA – Ingresso per il collegamento di un cavo RCA analogico
Uscita Zona – Uscita audio per la seconda zona
Antenne 1 : Antenna per il Bluetooth wireless
Antenne 2 : Antenna per Wireless Sub
5122 Sub
1
1
2345678910 11 12 13
7
6
5
4
3
2
10
9
8
Connettore AirPort Express – Collegamento di
alimentazione per l’AirPort Express
Ingresso CA – Per il collegamento ad una presa elettrica a parete
Interruttore di alimentazione – Accensione e spegnimento
delsistema principale
Ingresso CA – Per il collegamento ad una presa elettrica a parete
Interruttore di alimentazione – Accensione e spegnimento
del sistema principale
Interruttore di fase - 0 o 180 gradi
CODICE Wireless - Impostare lo stesso canale 5122 Console
15
14
13
12
11
17
16
5122 Console
14 15 16 17
52

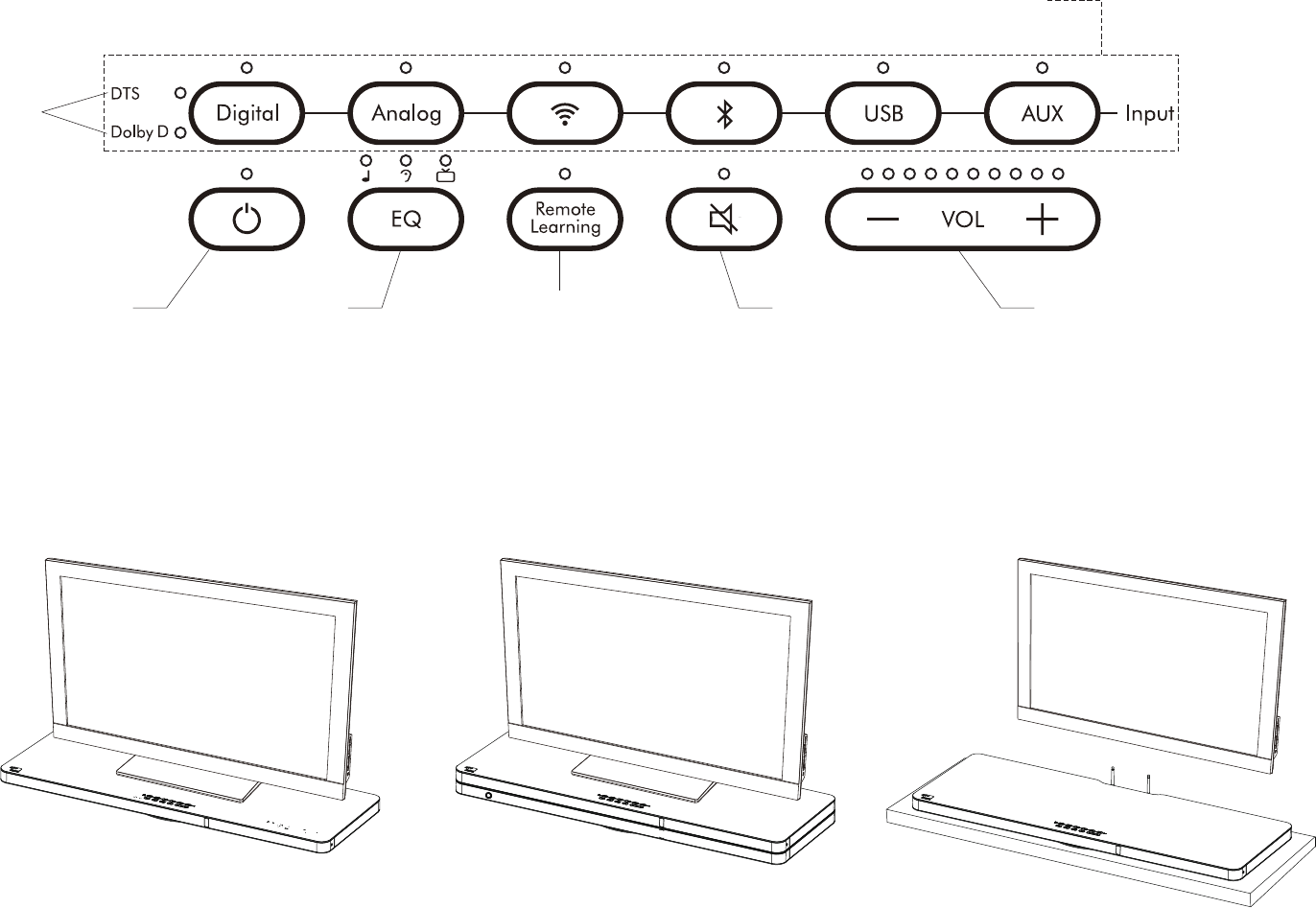

Panneau de commande
Scelta
formato
digitale
Scelta ingressi
Accensione / Standby Volume su / giùMutoScelta EQ
Musica
Dialogo
Film
Programmazione
apprendimento
telecomando
Collocare il dispositivo
La console di intrattenimento audio 4TV è stata concepita per essere collocata sotto la TV o su una mensola al di sotto di una TV installata a parete.
Per il posizionamento verticale, collegato
piedi incluso nel subwoofer come mostrato.
Una sola vite tiene convenientemente
ciascun piede.
Una volta che i piedi sono attaccati, posso-
no essere sotto collocata contro unaparete
o addirittura nascosto dietro un divano.
Individuare una posizione per il subwoofer wireless
In posizione orizzontale, il subwoofer wireless può essere posizionato direttamente sotto la console 5122 o posizionato sotto un divano o altri mobili.
Impostazione del canale wireless del subwoofer
Impostare l’interruttore di canale wireless sulla console e
subwoofer allo stesso numero. Se si riceve alcuna
interferenza o la connessione non riesce, provare a
impostare le due unità in un numero.
Wireless CODE
1234
Wireless CODE
1234
Console
Sub
53

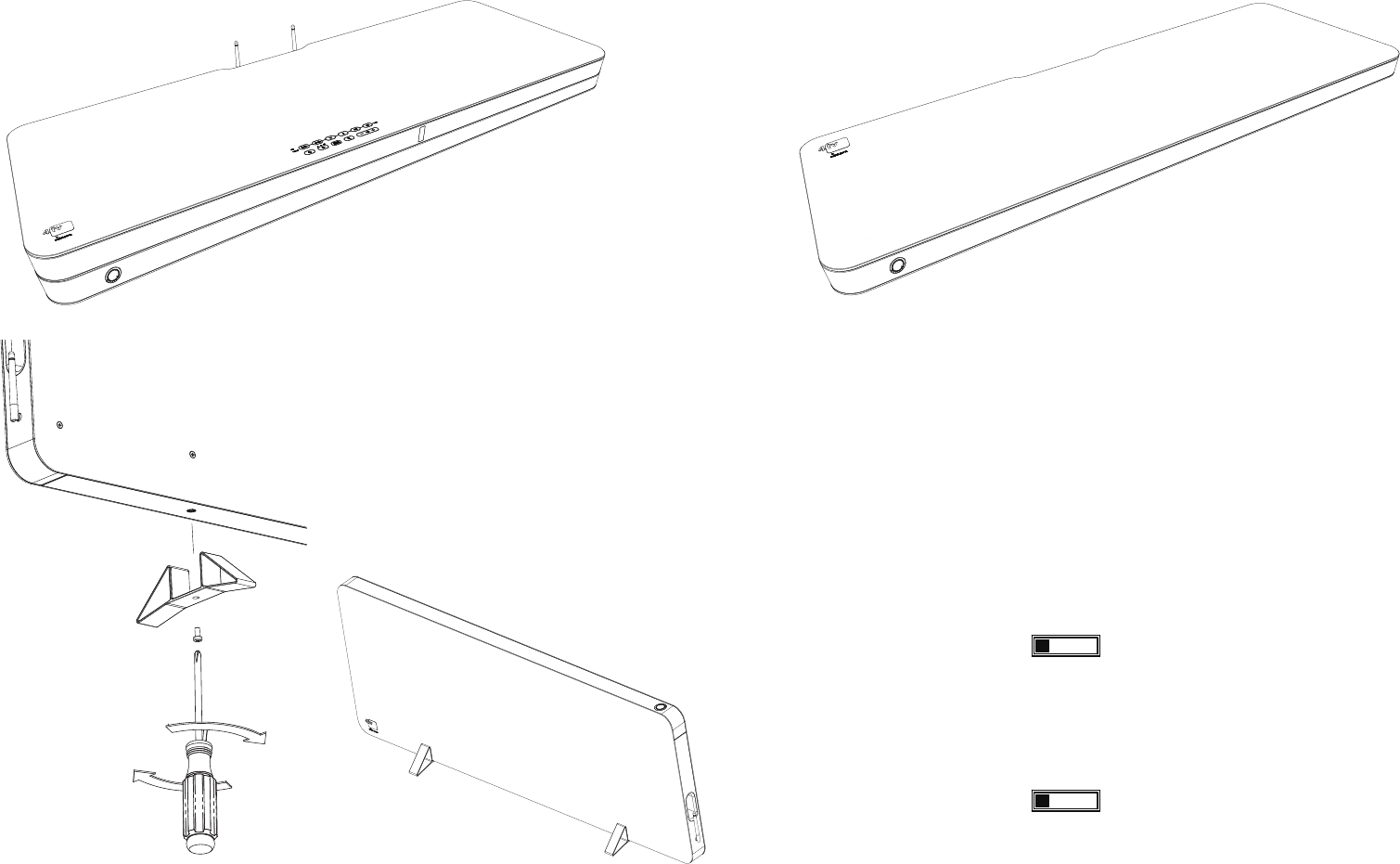

Fissare la base rotante
La base rotante in dotazione consente di angolare la console 4TV
per adattarla all’area di ascolto. Se desiderato, ssare la base
rotante con le viti in dotazione sul fondo della console 4TV
servendosi di un cacciavite con testa a croce come illustrato.

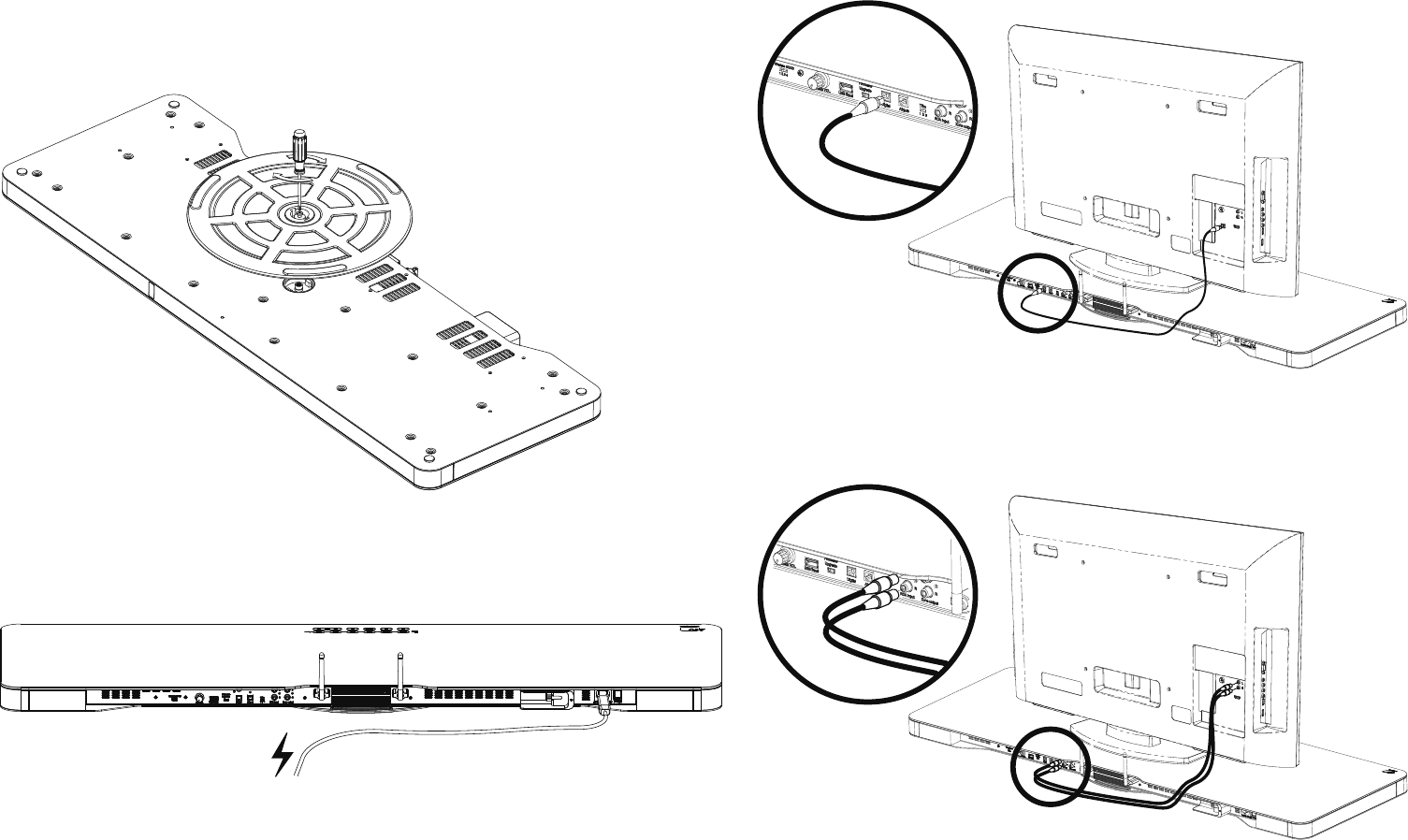

Effettuare i collegamenti
Alimentazione
Collegare il cavo di alimentazione in dotazione ad una presa elettrica,
alla console e al subwoofer wireless.
Audio
Collegamento migliore: ottico digitale
Buon collegamento: connettori RCA analogici
54
Una volta effettuato il collegamento dei cavi, premere il tasto
digitale o analogico a livello del pannello di controllo del 4TV per
selezionare l’ingresso corretto.

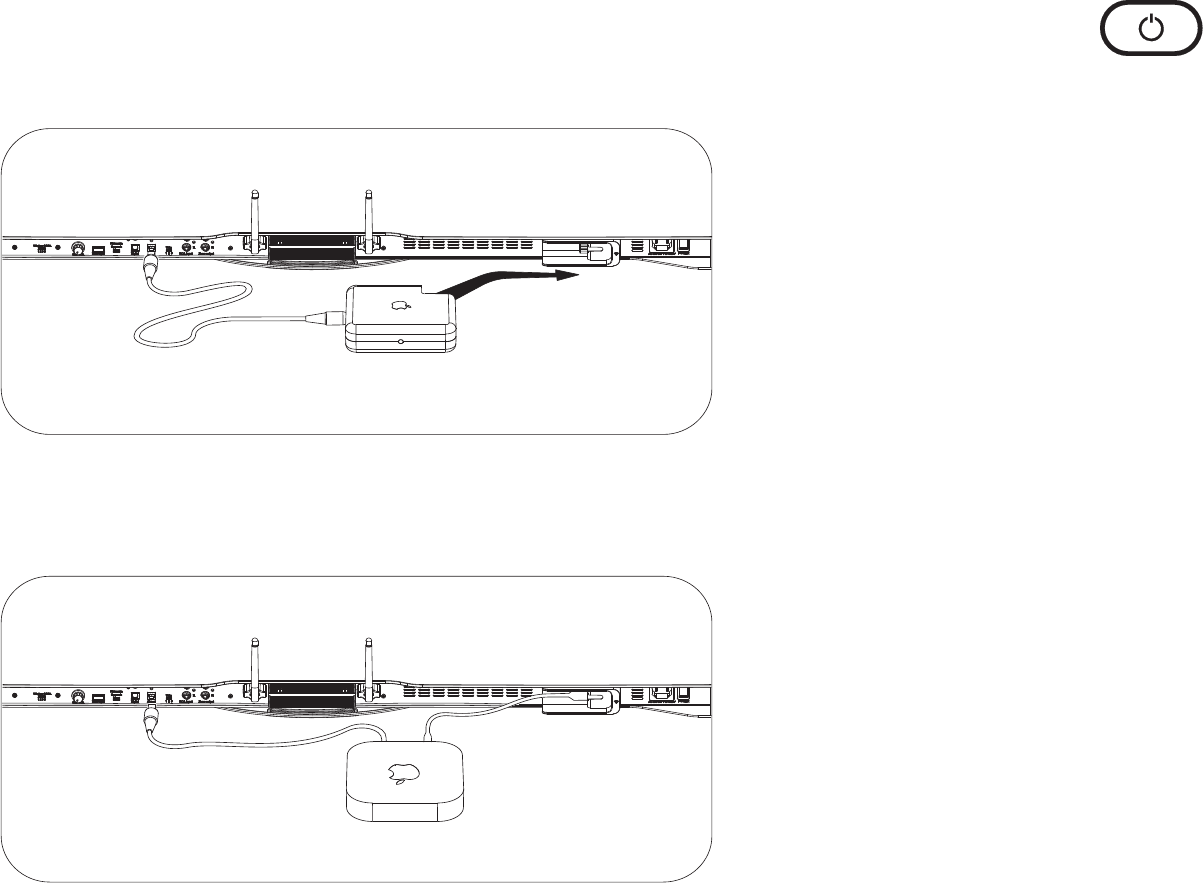

Airport Express di Apple (versioni vecchia e nuova)
Per collegare un Airport Express originale al 4TV, farlo scorrere
nella porta di alimentazione come illustrato.
Per collegare il nuovo Airport Express al 4TV, servirsi del cavo
dell’adattatore di alimentazione come illustrato.
Una volta completato il collegamento dell’alimentazione, collegare
il cavo audio ottico digitale dall’Airport Express all’ingresso ottico
digitale denominato “Airport”
Accensione della console
Quando il dispositivo è in riproduzione, i LED si spengono.
Se per 10 minuti non viene introdotto alcun segnale audio,
l’apparecchio entra in uno stato di standby profondo e il LED
torna a essere rosso.
Per accendere la console quando la spia è rossa, avvvicinarsi alla
parte anteriore della console: ciò attiverà il sensore di prossimità.
Il LED rosso sso inizierà a lampeggiare lentamente.
Ora è possibile servirsi del tasto di accensione per accendere la
console. Si potrà utilizzare il telecomando per accendere la
console in qualsiasi momento.
55
Trim
1 2 3
Sub VOL
Impostazione del livello
del volume
Premere il tasto Volume - per abbassare il volume dell’impianto.
Premere il tasto Volume + per alzare il volume dell’impianto.
Regolazione del volume del subwoofer
Il volume del subwoofer si imposta al meglio girando il comando
di regolazione del volume presente sul subwoofer su circa 3/4,
quindi regolando la manopola del volume presente sul pannello
posteriore della console sulla quantità di basso desiderata. L’uscita
dei bassi può variare per via della disposizione della stanza e
dell’ubicazione del 4TV.
Impostazione dell’interruttore Trim (opzionale)
Servirsi dell’interruttore Trim presente a livello del pannello
posteriore per regolare il livello di ingresso proveniente dalla TV
o da un altro dispositivo audio. Alcuni apparecchi TV o dispositivi
possono presentare un segnale di uscita debole o la forza del
segnale può essere eccessiva e creare rumore. L’interruttore ha
3 posizioni tra cui scegliere per regolare l’impostazione ottimale.
Muto
Per silenziare l’impianto, premere il tasto “Muto” sul
pannello di controllo.
Programmare il telecomando (volume programma su)
Fase 1. Premere il tasto apprendimento telecomando sul pannello
di controllo del 4TV. La spia di apprendimento telecomando si
accenderà e lampeggerà.
Fase 2. Premere il tasto VOLUME + sul pannello di controllo 4TV
essere imparato. I bottoni Remote Learning e Volume + si accende.
Fase 3. Puntando la TV o via cavo / TV sat telecomando per
il 4TV, premere il tasto Volume + sul telecomando 4 volte
di essere imparato. Il Remote Learning la luce e la luce Volume +
sul 4TV lampeggia 4 volte e poi si spegne per confermare.
Nota: Se Remote Learning non è con rmed, le luci lampeggiano alternati più volte.
56
Sub VOL
Trim
1 2 3
Trim
1 2 3
Sub VOL
Ripetere le fasi da 1 a 3 per programmare altre funzioni di
controllo del telecomando (ad es. volume giù,
accensione/spegnimento e muto).

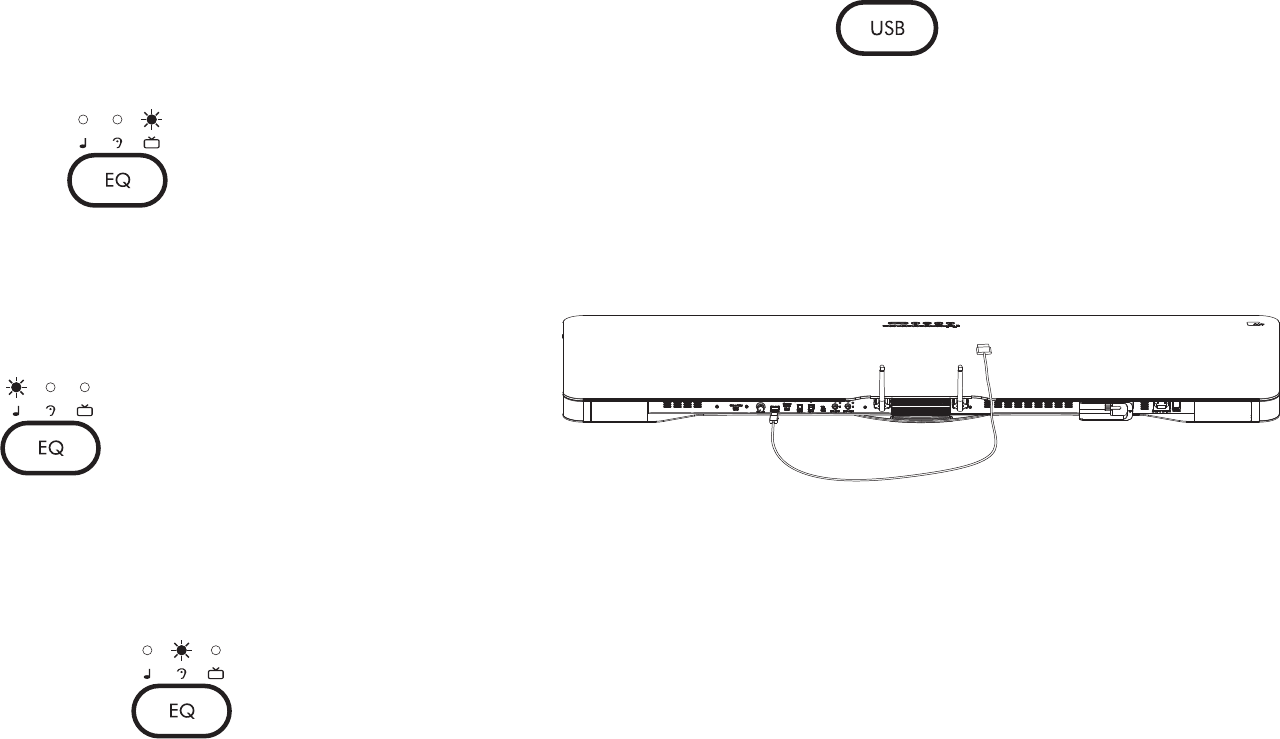

Guardare la TV o i lm
Il 4TV dispone di una modalità Film per una riproduzione
interamente surround. Per attivare la modalità Film, premere il
tasto EQ sul pannello di controllo no a quando la spia blu non si
trova sopra l’icona “TV”.
Ascoltare musica
Il 4TV dispone di una modalità specica per l’ascolto della
musica, che garantisce una vera riproduzione audio stereo. Per
attivare la modalità musica, premere il tasto EQ sul pannello di
controllo no a quando la spia blu non si trova sopra l’icona
“nota musicale”.
Modalità di dialogo avanzato
Il 4TV dispone di una modalità di dialogo avanzato per una
migliore percezione dei dialoghi dei lm e dell’audio della
televisione. per attivare la modalità di dialogo avanzato, premere
il tasto EQ sul pannello di controllo no a quando la spia blu non
si trova sopra l’icona “orecchio”.
iPod/iPhone/iPad (USB)
Collegare un iPod, iPhone o iPad compatibile all’ingresso USB
presente sul pannello posteriore del 4TV. Per selezionare questo
ingresso premere il tasto USB sul pannello di controllo.
Riproduzione di musica su iPod, iPhone o iPad.
Il connettore USB è compatibile con i seguenti prodotti Apple:
Concepito per:
iPod touch (4ª generazione)
iPod touch (3ª generazione)
iPod touch (2ª generazione)
iPod touch (1ª generazione)
iPod nano (6ª generazione)
iPhone 4S
iPhone 4
iPhone 3GS
iPhone 3G
iPad (3ª generazione)
iPad 2
57
Ingresso Aux
Collegare il dispositivo audio al pannello posteriore del 4TV
servendosi di un cavo mini stereo da 1/8”. Per selezionare questo
ingresso, premere il tasto AUX sul pannello di controllo.

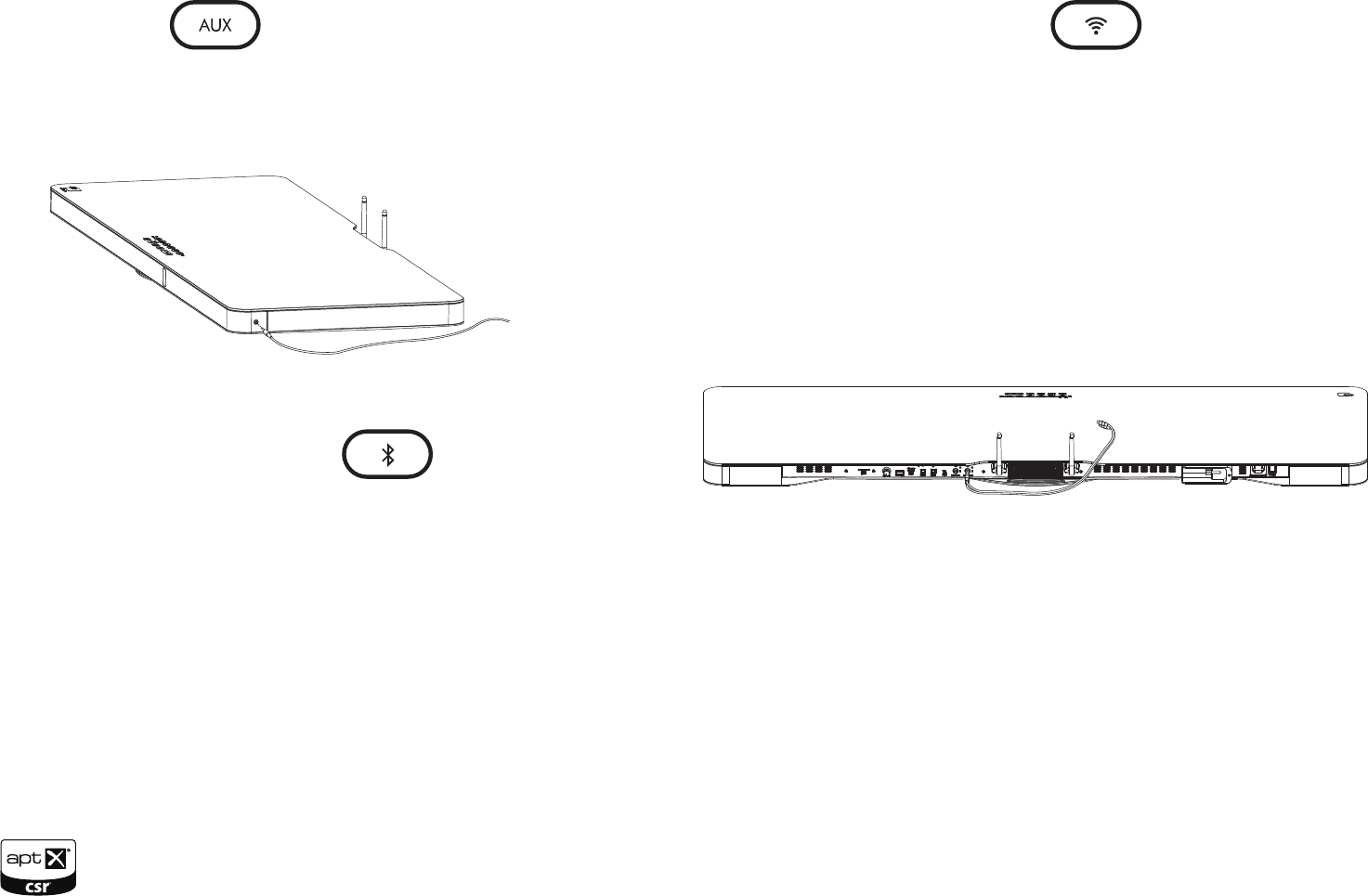

Utilizzo dello streaming musicale
tramite bluetooth wireless
Premere il tasto “Bluetooth” sul pannello di controllo. La spia blu
lampeggia. Il LED lampeggia rapidamente quando cerca un
dispositivo accoppiato in precedenza. Premere il tasto Bluetooth
per circa 10 secondi no a quando il LED non lampeggia
lentamente (questa è la modalità di accoppiamento). Quindi
collocare lo Smartphone o il computer dotati di Bluetooth in
modalità di accoppiamento per cercare il 4TV e selezionarlo.
Una volta accoppiato il dispositivo, la spia blu rimarrà ssa. Ora
che il dispositivo è accoppiato, riproducendo musica su
quest’ultimo, il 4TV dovrebbe suonare.
Utilizzo di AirPort Express di Apple
Dopo aver collegato l’AirPort Express al pannello posteriore,
premere il tasto recante il simbolo “wireless/connect” sul pannello
di controllo per attivare l’audio.
Uscita Zona
Per inviare audio a un’altra stanza, basta collegare un
amplicatore o un ricevitore integrato ai connettori analogici RCA
di uscita Zona presenti sul pannello posteriore del 4TV.
