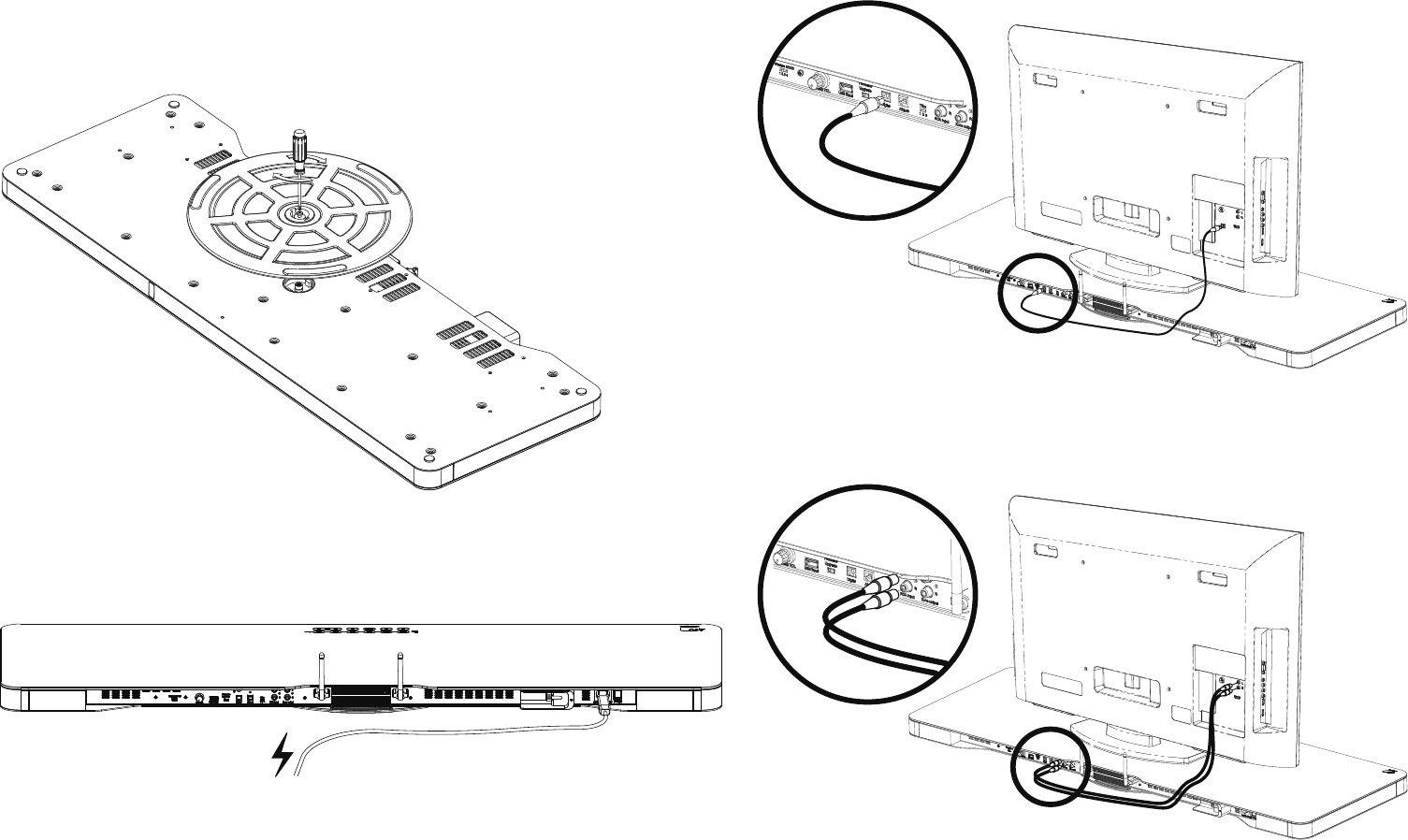

Fije la base giratoria

La base giratoria incorporada le permite orientar la consola 4TV

hacia el área de audición. Si lo desea, je la base giratoria con

el tornillo en la parte superior de la consola 4TV mediante un

destornillador de estrella como se muestra en la imagen.

Conecte los cables

Conecte el cable de alimentación que trae la consola a una toma

Cuando haya conectado los cables, pulse el botón digital o

analógico en el panel de control de 4TV para seleccionar la

entrada correcta.

Apple Airport Express (versiones antiguas y nuevas)

Para conectar un Airport Express original a la 4TV, deslícelo

simplemente hasta el puerto de alimentación tal como se muestra.

Para conectar el Airport Express nuevo a la 4TV, utilice el cable

adaptador de alimentación que viene incluido tal como se

muestra en la imagen.

Cuando haya terminado con la conexión de alimentación, co-

necte su cable óptico de audio desde el Airport Express hasta la

entrada digital óptica que dice “Airport”.

Una vez se haya utilizado la unidad, todas las luces LED se

apagarán. Si en diez minutos no se ha conectado ninguna señal

de audio, la unidad pasa a un estado de consumo bajo de

energía y la luz LED vuelve a estar roja.

Para conectar la consola con la luz en rojo, acérquese al frontal

de la consola y se activará el sensor de proximidad. La luz LED

roja intensa cambiará a una luz roja parpadeante.

Ahora el botón de encendido/apagado puede utilizarse para

encender la consola. Puede utilizarse un mando a distancia para

encender la consola en cualquier momento.

Conguración del nivel

del volumen

al ambiente de la habitación y la localización de la consola 4TV.

Conguración del botón

de ajuste (opcional)

Utilice el interruptor de ajuste situado en la parte trasera para

ajustar el nivel de entrada desde su televisor u otro dispositivo de

audio. Algunos televisores o dispositivos pueden tener una señal

débil de salida o la potencia de la señal puede ser demasiado

fuerte y pueden crear ruido. Existen tres posiciones del interruptor

que le permiten ajustar la conguración adecuada.

Programe el mando a distancia (programe el aumento de volumen)

Paso 1. Pulse el botón de reconocimiento remoto del panel de control

de la 4TV. La luz de reconocimiento remoto se encenderá y destellará.

Paso 3. Al señalar su TV o cable / mando a distancia para el 4TV,

aprendido. El Remote Learning la luz y la luz Volume + en el 4TV

parpadeará 4 veces y luego se apagará para conrmar.

Repita los pasos 1 al 3 para programar otras funciones del

mando a distancia. (Por ejemplo, disminuir el volumen, botón de

encendido/apagado, modo silencio)

La consola 4TV ofrece un modo para escuchar música con una

verdadera reproducción de audio en estéreo. Para seleccionar el

modo música, pulse simplemente el botón EQ del panel de control

hasta que la luz azul aparezca sobre el icono “Note”

Modo diálogo mejorado

La 4TV cuenta con el modo diálogo mejorado para una per-

cepción mejorada del diálogo de una película y el sonido de la

televisión. Para seleccionar el modo diálogo mejorado, pulse

simplemente el botón EQ del panel de control hasta que la luz

azul aparezca sobre el icono “Ear”.

iPod/iPhone/iPad (USB)

Conecte una entrada USB compatible para iPod, iPhone, o iPad

en la parte trasera del panel de entrada de la 4TV. Para seleccionar

Reproduzca música en su iPod, iPhone, o iPad.

iPod touch (4ta. generación)

iPod touch (3ra. generación)

iPod touch (2da. generación)

iPod touch (1ra. generación)

iPod nano (6ta. generación)

iPhone 4S

Entrada Aux

Conecte su dispositivo de audio utilizando un cable mini estéreo

de 1/8” al panel de entrada trasero de la 4TV. Para seleccionar

Bluetooth inalámbrico para transmisión de música

padeará. La luz LED parpadea rápidamente cuando busca un

dispositivo emparejado anteriormente. Pulse el botón de Bluetooth

durante 10 segundos hasta que la luz LED parpadee lentamente

(este es el modo de emparejamiento). A continuación sitúe el

teléfono inteligente u ordenador con el Bluetooth activado en

modo de emparejamiento para buscar la consola 4TV y luego

Airport Express para Apple

Después de conectar el AirPort Express al panel trasero, pulse el

botón “símbolo inalámbrico/conectar” del panel de control para

trasero de la consola 4TV.

Información de garantía limitada

- Piezas y mano de obra durante cinco años

- Cambio del artículo directamente en el establecimiento

durante dos años

La garantía de AudioXperts protege al propietario original

siempre y cuando el producto AudioXperts se adquiriera en los

La garantía está limitada al producto de AudioXperts y no cubre

ningún tipo de daño a otros equipos asociados. La garantía no

cubre los gastos por retirada o reinstalación del producto. La

garantía quedaría anulada si el número de serie se extrajera

o estropeara. Esta garantía le da derechos especícos legales

NOTA: La reparación de los productos AudioXperts la debe reali-

zar un distribuidor ocial o el servicio técnico. La reparación no

autorizada anulará la garantía y se realizará bajo el riesgo del

Si se necesitara el servicio técnico

Peticiones a la RA (autorización devolución) de productos nales:

(855)4MY - XPRT (469-9778) x 3, o

correo electrónico: sales@audioxperts.com

Centros de servicio y garantía autorizados, soporte técnico y piezas:

(855)4MY - XPRT (469-9778) x 22, o

son marcas registradas de Apple Inc. registradas en los EE. UU. y otros

países. iPad es una marca registrada de Apple Inc. Dolby Digital es una

marca registrada de Dolby Laboratories. DTS es una marca registrada

de Digital Theater Systems, Inc. Son marcas registradas de Bluetooth

SIG. SRS y TruV están sujetos a cambio sin previa noticación. Todos los

Advertencia de exposición a RF

Este equipo deberá instalarse y funcionar según las instrucciones que se facilitan y la(s) antena(s) utilizada(s) para este transmisor deberá(n) instalarse para facilitar una

distancia de separación de al menos 20 cm con todas las personas y no podrán colocarse ni funcionar a la misma vez que otra antena o transmisor. Los usuarios nales y

los instaladores deberán aportar las instrucciones para la antena y el transmisor que funcionen en condiciones para cumplir con la exposición a RF.

Información sobre exposición a la radiofrecuencia (RF)

La potencia de salida de radiación del dispositivo inalámbrico se encuentra por debajo de los límites de exposición de radiofrecuencia de la industria de Canadá (IC).

El dispositivo inalámbrico debería utilizarse de tal manera para que sea mínimo el potencial de contacto humano durante un funcionamiento normal. Este dispositivo

también se ha probado y cumple con los límites de exposición de RF de la IC bajo las condiciones de exposición móvil. (Las antenas son superiores a 20 cm tomando como

Manufactured under license from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of

Dolby Laboratories.

Manufactured under license under U.S. Patent Nos: 5,956,674;

5,974,380; 6,487,535 & other U.S. and worldwide patents issued

• Musik-, Film- und verbesserte Dialog-Hörmodes.

• Bluetooth mit CSR-APTX-Audio-Codec für kristallklares,

• Die Funktion „LevelCorrect“ liefert beim Fernsehen einen

konstanten Lautstärkepegel.

• Direkter Anschluss für Apple® AirPort Express Station.

• Apple® Audio USB-Eingang*.

• Erkennt ihre TV-Fernbedienung.

• Drahtloser Subwoofer (abgebildet mit im Lieferumfang

für links/Mitte/rechts

• Sechs zum Patent angemeldete Vorstufen H.A.R.T. für links/

Mitte/rechts

• Vier zum Patent angemeldete Vorstufen H.A.R.T. für

• Acht 4,5” (114 mm) SSHO-Tieftonlautsprecher (Woofer)

für starke Subwoofer-Leistung

• Eingänge: Digital optisch (2), COAX (1), Analog RCA

(1),1/8” (3,5 mm) Mini-Stereo (1), USB Audio (1)

• Abmessungen der Konsole
