Motorola Solutions 99FT3039 GP150/GP200/PR400 VHF 5W Portable Radio User Manual 309N60 A cvr

Motorola Solutions, Inc. GP150/GP200/PR400 VHF 5W Portable Radio 309N60 A cvr

exhibit 08a users manual gp150 gp200

MOTOROLA, the Stylized M Logo, and Radius are registered in the US Patent & Trademark Office.

All other product or service names are the property of their respective owners.

MOTOROLA, le logotype au M stylisé et Radius sont enregistrés auprès du Bureau des marques et brevets des États-Unis.

Tous les autres noms de produits et de services sont la propriété de leurs titulaires respectifs.

*6880309N60*

6880309N60-A

CP150™/CP200™

Commercial Series

Two-Way Radio User Guide

Manuel de l'utilisateur

de la radio bidirectionnelle

309N60-A_cvr.qxd 8/19/2003 10:43 AM Page 1

English

CONTENTS

Computer Software Copyrights . . . . . . . . . . 2

Safety and Warranty . . . . . . . . . . . . . . . . . 3

Product Safety and RF Exposure

Compliance. . . . . . . . . . . . . . . . . . . . . . . . 3

Battery Information . . . . . . . . . . . . . . . . . . . 3

Charging Batteries . . . . . . . . . . . . . . . . . 3

Limited Warranty . . . . . . . . . . . . . . . . . . . . . 4

Introduction . . . . . . . . . . . . . . . . . . . . . . . . 9

Conventional Radio Systems . . . . . . . . . . . 9

CP150™/CP200™ Radio Features . . . . . . 9

Radio Wide Features . . . . . . . . . . . . . . . 9

Signaling Features . . . . . . . . . . . . . . . . . 9

Radio Overview . . . . . . . . . . . . . . . . . . . . 11

Parts of the Radio . . . . . . . . . . . . . . . . . . . 11

CP150/CP200 Models . . . . . . . . . . . . . 11

On/Off/Volume Knob . . . . . . . . . . . . . . 12

Channel Selector Knob . . . . . . . . . . . . 12

Push-to-Talk (PTT) Button . . . . . . . . . . 12

Microphone . . . . . . . . . . . . . . . . . . . . . 12

LED Indicator . . . . . . . . . . . . . . . . . . . . 12

Programmable Buttons . . . . . . . . . . . . 13

Indicator Tones . . . . . . . . . . . . . . . . . . . . . 15

Audio Indicators for Programmable

Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Improved Audio Features . . . . . . . . . . . . . 16

Companding . . . . . . . . . . . . . . . . . . . . 16

Getting Started . . . . . . . . . . . . . . . . . . . . 17

Battery Information . . . . . . . . . . . . . . . . . . 17

Charging Your Battery . . . . . . . . . . . . . 17

Wall Charger. . . . . . . . . . . . . . . . . . . . . . . 17

Desktop Chargers. . . . . . . . . . . . . . . . . . . 18

Rapid Charger . . . . . . . . . . . . . . . . . . . 18

Slow Charger. . . . . . . . . . . . . . . . . . . . 19

Accessory Information . . . . . . . . . . . . . . . 20

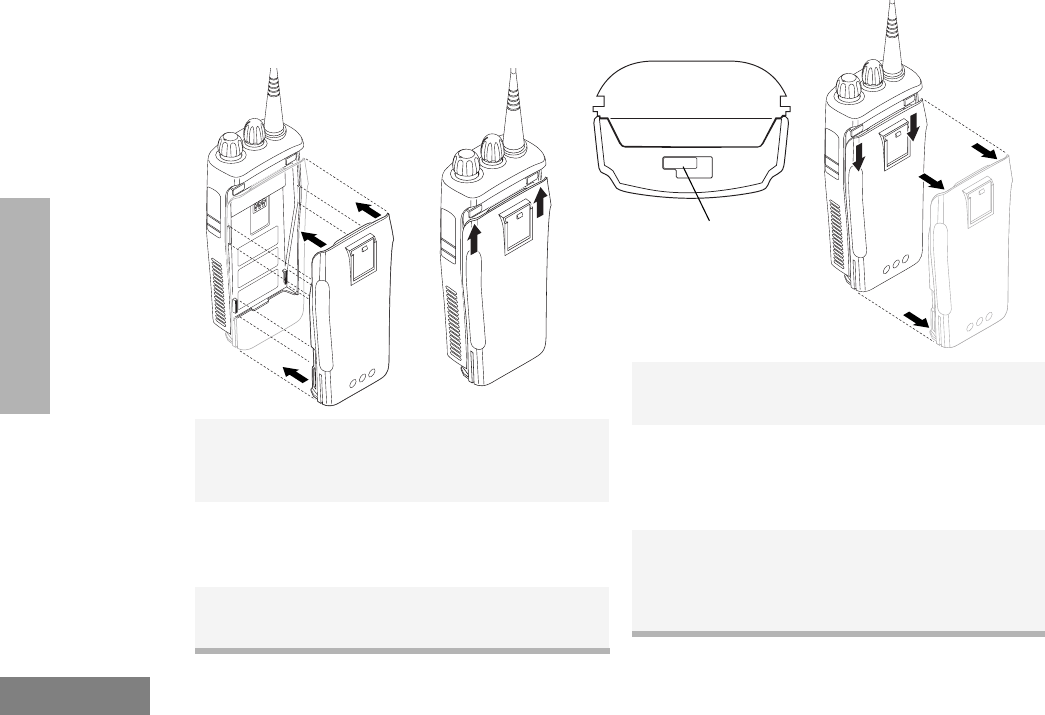

Attaching the Battery . . . . . . . . . . . . . . 20

Removing the Battery . . . . . . . . . . . . . 20

Attaching the Antenna . . . . . . . . . . . . . 21

Removing the Antenna . . . . . . . . . . . . 21

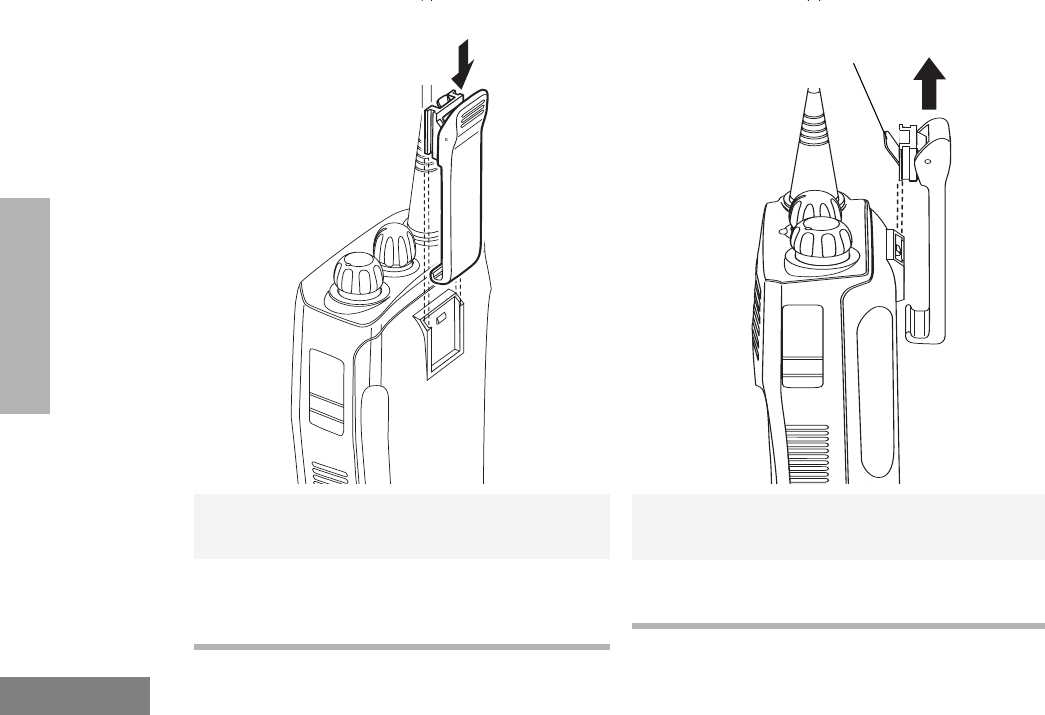

Attaching the Belt Clip . . . . . . . . . . . . . 22

Removing the Belt Clip . . . . . . . . . . . . 22

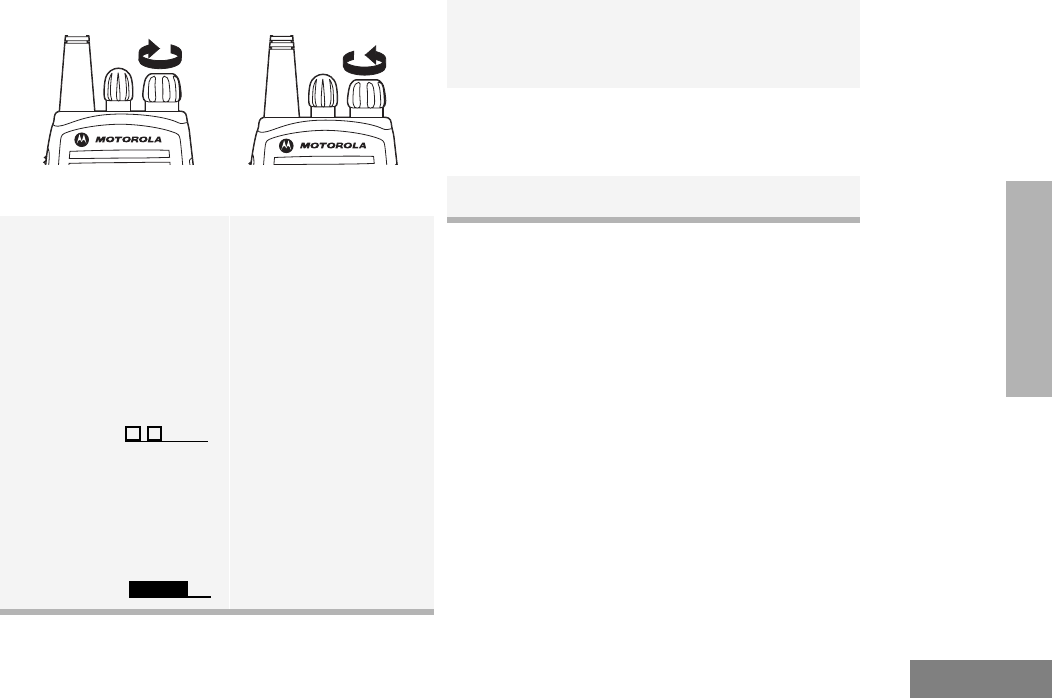

Turning the Radio On or Off . . . . . . . . . . . 23

Adjusting the Volume . . . . . . . . . . . . . . . . 23

Selecting a Radio Channel . . . . . . . . . . . . 23

Receiving . . . . . . . . . . . . . . . . . . . . . . . . . 24

Monitoring. . . . . . . . . . . . . . . . . . . . . . . . . 24

Transmitting . . . . . . . . . . . . . . . . . . . . . . . 24

VOX Operation . . . . . . . . . . . . . . . . . . . . . 25

Connecting a VOX Headset . . . . . . . . 25

Enabling or Disabling VOX . . . . . . . . . 25

Enable/Disable Headset Sidetone . . . . . . 25

VOX Headset. . . . . . . . . . . . . . . . . . . . 25

Non-VOX Headset with In-Line PTT . . 26

Non-displayTOC.fm Page 1 Monday, November 17, 2003 1:55 PM

English

CONTENTS

Repeater or Talkaround Mode . . . . . . . . . 26

Setting Tight or Normal Squelch. . . . . . . . 26

Setting the Power Level . . . . . . . . . . . . . . 27

Radio Calls . . . . . . . . . . . . . . . . . . . . . . . 29

Receiving a Selective Call . . . . . . . . . . . . 29

Receiving a Call Alert Page . . . . . . . . . . . 29

Scan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Talkback . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Starting System Scan . . . . . . . . . . . . . . . . 31

Stopping System Scan . . . . . . . . . . . . . . . 31

Starting Auto Scan . . . . . . . . . . . . . . . . . . 31

Stopping Auto Scan . . . . . . . . . . . . . . . . . 31

Deleting a Nuisance Channel . . . . . . . . . . 32

Restoring a Channel to the Scan List . 32

Prioritizing a Scan List Member . . . . . . . . 33

Accessories . . . . . . . . . . . . . . . . . . . . . . 35

Carry Accessories. . . . . . . . . . . . . . . . . . . 35

Chargers. . . . . . . . . . . . . . . . . . . . . . . . . . 35

Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Headsets . . . . . . . . . . . . . . . . . . . . . . . . . 36

Surveillance Accessories . . . . . . . . . . . . . 36

Remote Speaker Microphones . . . . . . . . . 37

Ear Microphone Systems . . . . . . . . . . . . . 37

Antennas . . . . . . . . . . . . . . . . . . . . . . . . . 38

Miscellaneous. . . . . . . . . . . . . . . . . . . . . . 38

COMPUTER SOFTWARE

COPYRIGHTS

The Motorola products described in this

manual may include copyrighted Motorola

computer programs stored in semiconductor

memories or other media. Laws in the United

States and other countries preserve for

Motorola certain exclusive rights for

copyrighted computer programs including, but

not limited to, the exclusive right to copy or

reproduce in any form the copyrighted

computer program. Accordingly, any

copyrighted Motorola computer programs

contained in the Motorola products described

in this manual may not be copied, reproduced,

modified, reverse-engineered, or distributed in

any manner without the express written

permission of Motorola. Furthermore, the

purchase of Motorola products shall not be

deemed to grant either directly or by

implication, estoppel, or otherwise, any license

under the copyrights, patents or patent

applications of Motorola, except for the normal

non-exclusive license to use that arises by

operation of law in the sale of a product.

Non-displayTOC.fm Page 2 Monday, November 17, 2003 1:55 PM

English

SAFETY AND

WARRANTY

SAFETY AND WARRANTY

PRODUCT SAFETY AND RF

EXPOSURE COMPLIANCE

ATTENTION!

This radio is restricted to occupational use

only to satisfy FCC RF energy exposure

requirements. Before using this product, read

the RF energy awareness information and

operating instructions in the Product Safety

and RF Exposure booklet enclosed with your

radio (Motorola Publication part number

68P81095C98) to ensure compliance with RF

energy exposure limits.

For a list of Motorola-approved antennas,

batteries, and other accessories, visit the

following web site which lists approved

accessories: http://www.motorola.com/cgiss/

index.shtml.

BATTERY INFORMATION

Charging Batteries

This product is powered by a nickel-cadmium

(NICd) or lithium-ion (Lilon) rechargeable

battery. Charge the battery before use to

ensure optimum capacity and performance.

The battery was designed specifically to be

used with a Motorola charger. Charging in non-

Motorola equipment may lead to battery

damage and void the battery warranty.

Note: When charging a battery attached to a

radio, turn the radio off to ensure a full

charge.

The battery should be at about 77°F (25°C)

(room temperature), whenever possible.

Charging a cold battery (below 50° F [10°C])

may result in leakage of electrolyte and

ultimately in failure of the battery. Charging a

hot battery (above 95°F [35°C]) results in

reduced discharge capacity, affecting the

performance of the radio. Motorola rapid-rate

battery chargers contain a temperature-

sensing circuit to ensure that batteries are

charged within the temperature limits stated

above.

Before using this product, read

the operating instructions for safe

usage contained in the Product

Safety and RF Exposure booklet

enclosed with your radio.

C a u t i o n

00_SafetyNA.fm Page 3 Monday, November 17, 2003 1:55 PM

English

SAFETY AND

WARRANTY

LIMITED WARRANTY

MOTOROLA COMMUNICATION

PRODUCTS

I. WHAT THIS WARRANTY COVERS AND

FOR HOW LONG:

MOTOROLA INC. (“MOTOROLA”) warrants the

MOTOROLA manufactured Communication

Products listed below (“Product”) against defects

in material and workmanship under normal use

and service for a period of time from the date of

purchase as scheduled below:

CP150/CP200 Portable Units Two (2) Years

Product Accessories One (1) Year

Motorola, at its option, will at no charge either

repair the Product (with new or reconditioned

parts), replace it (with a new or reconditioned

Product), or refund the purchase price of the

Product during the warranty period provided it is

returned in accordance with the terms of this

warranty. Replaced parts or boards are

warranted for the balance of the original

applicable warranty period. All replaced parts of

Product shall become the property of

MOTOROLA.

This express limited warranty is extended by

MOTOROLA to the original end user purchaser

only and is not assignable or transferable to any

other party. This is the complete warranty for the

Product manufactured by MOTOROLA.

MOTOROLA assumes no obligations or liability

for additions or modifications to this warranty

unless made in writing and signed by an officer

of MOTOROLA. Unless made in a separate

agreement between MOTOROLA and the

original end user purchaser, MOTOROLA does

not warrant the installation, maintenance or

service of the Product.

MOTOROLA cannot be responsible in any way

for any ancillary equipment not furnished by

MOTOROLA which is attached to or used in

connection with the Product, or for operation of

the Product with any ancillary equipment, and all

such equipment is expressly excluded from this

warranty. Because each system which may use

the Product is unique, MOTOROLA disclaims

liability for range, coverage, or operation of the

system as a whole under this warranty.

00_SafetyNA.fm Page 4 Monday, November 17, 2003 1:55 PM

English

SAFETY AND

WARRANTY

II. GENERAL PROVISIONS:

This warranty sets forth the full extent of

MOTOROLA's responsibilities regarding the

Product. Repair, replacement or refund of the

purchase price, at MOTOROLA’s option, is the

exclusive remedy. THIS WARRANTY IS GIVEN

IN LIEU OF ALL OTHER EXPRESS

WARRANTIES. IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATION, IMPLIED

WARRANTIES OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO THE DURATION OF THIS

LIMITED WARRANTY. IN NO EVENT SHALL

MOTOROLA BE LIABLE FOR DAMAGES IN

EXCESS OF THE PURCHASE PRICE OF THE

PRODUCT, FOR ANY LOSS OF USE, LOSS OF

TIME, INCONVENIENCE, COMMERCIAL

LOSS, LOST PROFITS OR SAVINGS OR

OTHER INCIDENTAL, SPECIAL OR

CONSEQUENTIAL DAMAGES ARISING OUT

OF THE USE OR INABILITY TO USE SUCH

PRODUCT, TO THE FULL EXTENT SUCH MAY

BE DISCLAIMED BY LAW.

III. STATE LAW RIGHTS:

SOME STATES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES OR

LIMITATION ON HOW LONG AN IMPLIED

WARRANTY LASTS, SO THE ABOVE

LIMITATION OR EXCLUSIONS MAY NOT

APPLY.

This warranty gives specific legal rights, and

there may be other rights which may vary from

state to state.

IV. HOW TO GET WARRANTY SERVICE:

You must provide proof of purchase (bearing the

date of purchase and Product item serial number)

in order to receive warranty service and, also,

deliver or send the Product item, transportation

and insurance prepaid, to an authorized warranty

service location. Warranty service will be

provided by Motorola through one of its

authorized warranty service locations. If you first

contact the company which sold you the Product

(e.g., dealer or communication service provider),

it can facilitate your obtaining warranty service.

You can also call Motorola at 1-800-927-2744

US/Canada.

00_SafetyNA.fm Page 5 Monday, November 17, 2003 1:55 PM

English

SAFETY AND

WARRANTY

V. WHAT THIS WARRANTY DOES NOT

COVER:

A Defects or damage resulting from use of the

Product in other than its normal and

customary manner.

B Defects or damage from misuse, accident,

water, or neglect.

C Defects or damage from improper testing,

operation, maintenance, installation,

alteration, modification, or adjustment.

D Breakage or damage to antennas unless

caused directly by defects in material

workmanship.

E A Product subjected to unauthorized

Product modifications, disassemblies or

repairs (including, without limitation, the

addition to the Product of non-Motorola

supplied equipment) which adversely affect

performance of the Product or interfere with

Motorola's normal warranty inspection and

testing of the Product to verify any warranty

claim.

F Product which has had the serial number

removed or made illegible.

G Freight costs to the repair depot.

H A Product which, due to illegal or

unauthorized alteration of the software/

firmware in the Product, does not function in

accordance with MOTOROLA’s published

specifications or the FCC type acceptance

labeling in effect for the Product at the time

the Product was initially distributed from

MOTOROLA.

I Scratches or other cosmetic damage to

Product surfaces that does not affect the

operation of the Product.

J Normal and customary wear and tear.

VI. PATENT AND SOFTWARE PROVISIONS:

MOTOROLA will defend, at its own expense, any

suit brought against the end user purchaser to

the extent that it is based on a claim that the

Product or parts infringe a United States patent,

and MOTOROLA will pay those costs and

damages finally awarded against the end user

purchaser in any such suit which are attributable

to any such claim, but such defense and

payments are conditioned on the following:

A that MOTOROLA will be notified promptly in

writing by such purchaser of any notice of

such claim;

00_SafetyNA.fm Page 6 Monday, November 17, 2003 1:55 PM

English

SAFETY AND

WARRANTY

B that MOTOROLA will have sole control of the

defense of such suit and all negotiations for

its settlement or compromise; and

C should the Product or parts become, or in

MOTOROLA’s opinion be likely to become,

the subject of a claim of infringement of a

United States patent, that such purchaser

will permit MOTOROLA, at its option and

expense, either to procure for such

purchaser the right to continue using the

Product or parts or to replace or modify the

same so that it becomes non-infringing or to

grant such purchaser a credit for the Product

or parts as depreciated and accept its

return. The depreciation will be an equal

amount per year over the lifetime of the

Product or parts as established by

MOTOROLA.

MOTOROLA will have no liability with respect to

any claim of patent infringement which is based

upon the combination of the Product or parts

furnished hereunder with software, apparatus or

devices not furnished by MOTOROLA, nor will

MOTOROLA have any liability for the use of

ancillary equipment or software not furnished by

MOTOROLA which is attached to or used in

connection with the Product. The foregoing

states the entire liability of MOTOROLA with

respect to infringement of patents by the Product

or any parts thereof.

Laws in the United States and other countries

preserve for MOTOROLA certain exclusive rights

for copyrighted MOTOROLA software such as

the exclusive rights to reproduce in copies and

distribute copies of such Motorola software.

MOTOROLA software may be used in only the

Product in which the software was originally

embodied and such software in such Product

may not be replaced, copied, distributed,

modified in any way, or used to produce any

derivative thereof. No other use including,

without limitation, alteration, modification,

reproduction, distribution, or reverse engineering

of such MOTOROLA software or exercise of

rights in such MOTOROLA software is permitted.

No license is granted by implication, estoppel or

otherwise under MOTOROLA patent rights or

copyrights.

VII. GOVERNING LAW:

This Warranty is governed by the laws of the

State of Illinois, USA.

00_SafetyNA.fm Page 7 Monday, November 17, 2003 1:55 PM

English

SAFETY AND

WARRANTY

Notes:

00_SafetyNA.fm Page 8 Monday, November 17, 2003 1:55 PM

English

INTRODUCTION

CONVENTIONAL RADIO SYSTEMS

Conventional radio systems typically refer to

unit-to-unit communications through a single

channel. Conventional systems also allow

radio users to extend communication coverage

by relaying their messages through a repeater.

To ensure coordinated use by multiple users,

each radio user must monitor the channel or

repeater before transmitting to verify that the

system is not currently busy.

CP150™/CP200™ RADIO

FEATURES

Radio Wide Features

• 4 or 16 Channels

• 2 Programmable Feature Buttons

• Busy Channel Lockout

• High/Low Power Settings (Available for 4W

& 5W models only)

• Repeater/Talkaround

• Voice Operated Transmit

• Transmit Time-Out Timer

• Monitor and Sticky Monitor

• System Scan with Single Priority Scan

Signaling Features

• MDC 1200 Signaling (Available for 4W &

5W models only)

• Quik-Call II Signaling (Available for 4W &

5W models only)

• DTMF Signaling

- Selective Radio

Inhibit Decode

- Radio Check

Decode

- PTT ID Decode

- PTT ID Encode

- Selective Inhibit

Decode

- Call Alert

Decode - Selective Call

Decode

- DTMF PTT ID

Encode

01_Introduction.fm Page 9 Monday, November 17, 2003 3:49 PM

English

INTRODUCTION

Notes:

01_Introduction.fm Page 10 Monday, November 17, 2003 1:56 PM

English

RADIO OVERVIEW

RADIO OVERVIEW PARTS OF THE RADIO

CP150/CP200 Models

(programmable)

Side Button 1

Push-to-Talk

(PTT) Button

(programmable)

Side Button 2 Accessory Connector

with a Dust Cover

LED Indicator

On/Off/Volume

Knob

Channel Selector

Knob

Microphone

02_Overview.fm Page 11 Monday, November 17, 2003 1:56 PM

English

RADIO OVERVIEW

On/Off/Volume Knob

Turns the radio on or off, and adjusts the

radio’s volume.

Channel Selector Knob

Switches the radio to different channels.

Push-to-Talk (PTT) Button

Press and hold down this button to talk

(transmit); release it to listen.

Microphone

When sending a message, hold the

microphone 1 to 2 inches (2.5 to 5 cm) away

from your mouth, and speak clearly into it.

LED Indicator

Indicates power-up, transmit, receive, scan

status, Call Alert™, Selective Call, Monitor,

and battery status.

Basic Features

LED State/Color Indication

Red Transmitting

Flashing Red Receiving

Scan

Flashing Green Scanning for activity

Call Alert†

Flashing Yellow Indicates receiving a Call Alert

Selective Call†

Flashing Yellow Indicates receiving a Selective

Call

Sticky Monitor/Open Squelch

Yellow While monitoring

Low Battery

Flashing Red

when transmitting Low battery level

†Available for 4W and 5W models only.

02_Overview.fm Page 12 Monday, November 17, 2003 1:56 PM

English

RADIO OVERVIEW

Battery Charge Status

You can check battery charge status if your

dealer has preprogrammed one of the

programmable buttons. Hold down the

preprogrammed Battery Indicator button. The

charge status is shown by the color of the

radio’s LED indicator.

Programmable Buttons

The two side buttons on your radio can be

programmed by your dealer as shortcuts to

various radio features.

Check with your dealer for a complete list of

functions your radio supports.

Some buttons can access up to two features,

depending on the type of button press:

•short press — quickly pressing and releas-

ing the programmable buttons

•long press — pressing and holding the

programmable buttons for a period of time

(default 1 1/2 seconds or programmed

value) before releasing

•hold down — pressing and holding down

the programmable buttons while checking

status or making adjustments

Depending on how your radio has been

programmed by your dealer, these functions

are activated EITHER through a short press

OR a long press, but NOT both.

A summary of programmable radio features

and corresponding page references appears

beginning on page 14.

In the “Feature” column, have your dealer write

down the programmable buttons next to the

features that have been programmed to them.

Battery

Level LED

Indicator

Good Green

Sufficient Yellow

Low Flashing Red

Very Low None

02_Overview.fm Page 13 Monday, November 17, 2003 1:56 PM

English

RADIO OVERVIEW

Feature Short Press/Long Press Hold Down Page Button

Battery

Indicator — Checks the battery charge status. 13

Sticky Monitor/

Monitor

A long press of the Monitor button

initiates. A short press of the

Monitor button cancels.

Monitors the selected channel for

any activity. 24

Volume Set Sounds a tone for adjusting the radio’s volume level. 23

Voice Operated

Transmission

(VOX) Toggle VOX on and off. — 25

Power Level†Toggles your radio’s transmit power

level between High and Low power. —27

Repeater/

Talkaround

Toggles between using a repeater

and transmitting directly to another

radio. —26

Squelch Toggles your radio’s squelch level

between tight and normal squelch. —26

†Available for 4W and 5W models only.

02_Overview.fm Page 14 Monday, November 17, 2003 1:56 PM

English

RADIO OVERVIEW

INDICATOR TONES

High pitched tone Low pitched tone

AUDIO INDICATORS FOR

PROGRAMMABLE BUTTONS

Some programmable buttons use tones to

indicate one of two modes:

Scan Starts or stops the Scan operation. — 31

Nuisance

Channel Delete Deletes a nuisance channel while

scanning. —31

Feature Short Press/Long Press Hold Down Page Button

Self Test Pass Tone

Self Test Fail Tone

Positive Indicator Tone

Negative Indicator Tone

Button Positive

Indicator Tone Negative

Indicator Tone

Scan Start scan Stop scan

Power Level†High power

selected Low power

selected

Squelch Tight squelch Normal squelch

Repeater/

Talkaround Does not use

repeater Uses repeater

VOX VOX enabled VOX disabled

†Available for 4W and 5W models only.

02_Overview.fm Page 15 Monday, November 17, 2003 1:56 PM

English

RADIO OVERVIEW

IMPROVED AUDIO FEATURES

Companding

Companding is a feature that allows further

improvement of voice quality. It compresses

your voice at transmission, and expands it

when receiving while simultaneously reducing

extraneous noise. However, to enjoy this

benefit, all transmitting and receiving radios

must have this feature activated.

02_Overview.fm Page 16 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

BATTERY INFORMATION

Charging Your Battery

If a battery is new, or its charge level is very

low, you will need to charge it before you can

use it. When the battery level is low and the

radio is in transmit mode you will see the LED

indicator flash red. Upon release of the PTT

button, you will hear an alert tone.

Note: Batteries are shipped uncharged from

the factory. Always charge a new

battery 14 to 16 hours before initial

use, regardless of the status indicated

by the charger.

Note: Do not use the wall charger and

desktop charger at the same time

when charging.

WALL CHARGER

Note: Do not use the wall charger if using

lithium-ion (Li-Ion) or nickel-metal hyride

(NiMH) batteries. The wall charger is for

nickel-cadmium (NiCd) batteries only.

To Charge the Battery

1Turn the radio off.

2Lift the dust cover to expose the audio

accessory connector.

3Insert the charging adapter into the

accessory connector.

4Plug the charging adapter into an electrical

outlet.

• The LED on the charging adapter lights

Red while the charger is plugged into an

electrical outlet.

Note: Do not leave the charger connected

to the radio when it is not connected

to the electrical outlet.

5Unplug the charger from the electrical outlet

and radio after 10 hours.

Note: After the initial charge of 14 to 16

hours, do not charge the battery

more than 10 hours.

03_GetStarted.fm Page 17 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

DESKTOP CHARGERS

Rapid Charger

A list of Motorola authorized batteries and

battery chargers appears on page 35. The

listed chargers will charge only Motorola

authorized batteries. Other batteries may not

charge.

1Turn the radio off.

2Place the battery, with or without the radio, in

the charger pocket.

• The charger LED indicates the charging

progress.

LED color Status

No LED Indication Battery inserted incorrectly

or battery not detected.

Single Green Flash Successful charger

power-up.

Flashing Red*Battery unchargeable or not

making proper contact.

Steady Red Battery is in Rapid charge

mode.

Flashing Yellow Battery in charger but wait-

ing to be charged. The bat-

tery temperature may be too

hot or too cold. The voltage

may be lower than the pre-

determined threshold level

for charging.

Flashing Green†Battery 90% (or more)

charged. Trickle charging.

Green Battery fully charged.

* Remove the battery from the charger and

use a pencil eraser to clean the three metal

contacts at the back of the battery. Place the

battery back into the charger. If the LED

indicator continues to flash red, replace the

battery.

† A standard battery may require 90 minutes to

charge to 90% capacity. Even though new

batteries might prematurely indicate a full

charge (steady green LED), charge the

battery for 14 to 16 hours prior to initial use

for best performance.

LED color Status

03_GetStarted.fm Page 18 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

Slow Charger

1Turn the radio off.

2Place the battery, with or without the radio, in

the charger pocket.

• The charger LED indicates the charging

progress.

LED color Status

No LED Indication Battery inserted incorrectly

or battery not detected.

Steady Red Battery is in over night

charge mode. The battery is

fully charged after 11 hours.

03_GetStarted.fm Page 19 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

ACCESSORY INFORMATION

Attaching the Battery

Removing the Battery

1Align the battery to the battery rails on the

back of the radio (approximately 1/2 in. from

the top of the radio.)

2Press the battery firmly to the radio and slide the

battery upward until the latch snaps into place.

3Slide the battery latch, located on radio bottom,

into the lock position.

1Turn off the radio if it is turned on (see page 23).

2Slide the battery latch into the unlock position.

Disengage by pushing downward and holding

the latch towards the front of the radio.

3With the battery latch disengaged, slide the

battery down from the top of the radio about

1/2 in. Once the battery is free from the

battery rails, lift it directly away from the radio.

Battery Latch

03_GetStarted.fm Page 20 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

Attaching the Antenna Removing the Antenna

Turn the antenna clockwise to attach it. Turn the antenna counter-clockwise to remove

it.

03_GetStarted.fm Page 21 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

Attaching the Belt Clip Removing the Belt Clip

1Align the grooves of the belt clip with those of

the battery.

2Press the belt clip downward until you hear a

click.

1Use a key to press the belt clip tab away from

the battery to unlock the belt clip.

2Slide the belt clip upward to remove it.

Belt Clip Tab

03_GetStarted.fm Page 22 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

TURNING THE RADIO ON OR OFF ADJUSTING THE VOLUME

SELECTING A RADIO CHANNEL

Your radio offers 4 or 16 channels.

Note: Due to government regulations, some

channels may not be programmed. Ask

your dealer for more information.

To select a channel, turn the Channel

Selector knob clockwise or counterclockwise

until you reach the desired channel.

Turn the On/Off/

Volume Control

knob clockwise. If

power-up is

successful, you will

hear the Self-Test

Pass Tone

( ) and

see the LED flash

green.

If the radio fails to

power up, you will

hear the Self Test

Fail Tone

().

Turn the On/Off/

Volume Control knob

counter-clockwise until

you hear a click.

ON OFF

1Hold down the Volume Set button (see page

14); you will hear a continuous tone.

2Turn the On/Off/Volume Control knob to the

desired volume level.

3Release the Volume Set button.

03_GetStarted.fm Page 23 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

RECEIVING

MONITORING

It is important to monitor traffic before

transmitting to ensure that you do not “talk

over” someone who is already transmitting.

TRANSMITTING

1Turn your radio on.

2Adjust the radio’s volume (see page 23).

3Switch to the desired channel. To respond,

hold the radio in a vertical position, press the

PTT, and talk at a distance of about 1 to 2

inches (2.5 to 5 cm) from the microphone.

1Press and hold the preprogrammed

Monitor button to access channel traffic.

2Once channel traffice has cleared, proceed

with your call by pressing the PTT button.

3A long press of the preprogrammed Monitor

button places the radio in Sticky Monitor

mode.

• You hear a high-pitched tone.

A short press of the Monitor button cancels

Sticky Monitor mode and returns the radio to

normal operation.

1Turn your radio on.

2Use the Channel Selector knob to select the

desired channel.

3Hold the radio in a vertical position, press the

PTT, and talk at a distance of about 1 to 2

inches (2.5 to 5 cm) from the microphone.

4Release the PTT to listen.

03_GetStarted.fm Page 24 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

VOX OPERATION

When hands-free operation is desired, your

radio can be activated by voice alone using the

VOX feature when you speak through an

accessory that is connected to your radio.

Connecting a VOX Headset

Enabling or Disabling VOX

To enable or disable VOX operation, press the

preprogrammed VOX button (see page 14).

Note: Pressing the PTT button disables VOX.

– or –

You can select channels to enable or disable

VOX as preprogrammed by your dealer.

ENABLE/DISABLE HEADSET

SIDETONE

Your dealer can program your radio so you can

hear your voice through a headset while you

speak.

VOX Headset

1Turn off your radio.

2Connect the VOX accessory to your radio and

turn the radio on.

1Select a channel that has been

preprogrammed by your dealer to enable

VOX.

Note: Pressing the PTT button disables

VOX.

2Select a channel that has not been

preprogrammed by your dealer to disable

VOX.

1Turn off your radio.

2Connect the VOX accessory to your radio.

3Turn the radio on. During transmit, you will

hear your voice through the headset while

you speak.

03_GetStarted.fm Page 25 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

Non-VOX Headset with In-Line PTT

REPEATER OR TALKAROUND

MODE

Talkaround Mode enables you to communicate

with another radio when either:

• the repeater is not operating

– or –

• your radio is out of the repeater’s range but

within communicating distance of another

radio.

Press the preprogrammed Repeater/

Talkaround button (see page 14) to toggle

between Repeater mode and Talkaround Mode.

SETTING TIGHT OR NORMAL

SQUELCH

Use this feature to filter out nuisance (unwanted)

calls and/or background noise. However,

tightening squelch could cause calls from remote

locations to be filtered out as well. In this case,

normal squelch may be more desirable.

Press the preprogrammed Squelch button

(see page 14) to toggle between tight and

normal squelch.

4To disable the headset sidetone, turn off your

radio and turn the radio on again.

1Turn off your radio.

2Connect the non-VOX accessory to your

radio.

3Press and hold the In-line PTT on your

headset.

4Turn the radio on and release the PTT once

the radio has completed start-up. During

transmit, you will hear your voice through the

headset while you speak.

5To disable the headset sidetone, turn off your

radio and turn the radio on again.

03_GetStarted.fm Page 26 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

SETTING THE POWER LEVEL

(Available for 4W and 5W models only)

Each channel in your radio has a predefined

transmit power level that can be changed.

•High power allows you to reach a radio that

is farther away.

•Low power conserves the battery’s charge.

Press the preprogrammed Power Level button

(see page 14) to toggle between low and high

power.

03_GetStarted.fm Page 27 Monday, November 17, 2003 1:56 PM

English

GETTING STARTED

Notes:

03_GetStarted.fm Page 28 Monday, November 17, 2003 1:56 PM

English

RADIO CALLS

RECEIVING A SELECTIVE CALL

(Available for 4W and 5W models only)

When you receive a Selective Call:

• The LED indicator flashes yellow, if pro-

grammed by your dealer.

• You hear two high pitched tones.

RECEIVING A CALL ALERT PAGE

(Available for 4W and 5W models only)

When you receive a Call Alert page:

• The LED indicator flashes yellow, if pro-

grammed by your dealer.

• You hear four high pitched tones.

To acknowledge the page, press and release

the PTT button; to cancel the page, press any

other key.

1To acknowledge the call, press and release

the PTT button.

2Press and hold the PTT button to talk;

release to listen.

04_RadioCall.fm Page 29 Monday, November 17, 2003 1:57 PM

English

RADIO CALLS

Notes:

04_RadioCall.fm Page 30 Monday, November 17, 2003 1:57 PM

English

SCAN

Your radio is equipped with the Scan feature,

which allows you to monitor multiple channels

for voice activity. The radio will stop on a

channel when it detects activity on it.

Your radio automatically switches to a channel

within the scan list when it detects activity.

The LED indicator blinks green during a scan

operation and stops blinking when the radio

switches to a channel.

There are two types of Scan available in your

radio:

•System Scan

• Auto Scan

TALKBACK

The Talkback feature allows you to respond to

a transmission while scanning. If a

transmission is detected on a channel while

scanning, the radio will stop on that channel for

a default period of time after activity has

ceased. This is referred to as “hangtime”.

During this hangtime you may respond by

pressing the PTT button.

Note: The LED scan indicator stops blinking

while the radio is in hangtime. If the

PTT button is not pressed during the

preprogrammed hangtime, the radio

returns to scanning channels.

STARTING SYSTEM SCAN

Press the preprogrammed Scan button (see

page 14).

STOPPING SYSTEM SCAN

Press the preprogrammed Scan button.

STARTING AUTO SCAN

Auto Scan automatically starts scanning once

a channel with Auto Scan enabled is selected.

Select the channel that your dealer has

preprogrammed for Auto Scan.

STOPPING AUTO SCAN

Select a channel that has not been

preprogrammed for Auto Scan.

05_Scan.fm Page 31 Monday, November 17, 2003 1:57 PM

English

SCAN

DELETING A NUISANCE CHANNEL

Note: Your dealer must preprogram a button

to Nuisance Delete (see page 14) to

access this feature.

If a channel continually generates unwanted

calls or noise (a “nuisance” channel), you can

temporarily remove it from the scan list:

Restoring a Channel to the Scan List

1While the radio is on the Nuisance Channel,

press the preprogrammed Nuisance

Channel Delete button until you hear a tone.

2Release the Nuisance Channel Delete

button. The nuisance channel is deleted.

Note: You cannot temporarily delete the

channel that has been prepro-

grammed as your designated scan

channel, a priority channel, or the

last remaining channel in the scan

list.

1Power off the radio. Once the radio is powered

on again, the deleted nuisance channels are

restored to the scan list.

– or –

1Press the preprogrammed Scan button to stop

the scan.

2Press the preprogrammed Scan button again

to start scanning again. The Deleted Nuisance

Channels are restored to the scan list.

– or –

1Select a different channel. Once you return to

the original channel, the deleted nuisance

channels are restored to the scan list.

05_Scan.fm Page 32 Monday, November 17, 2003 1:57 PM

English

SCAN

PRIORITIZING A SCAN LIST

MEMBER

You may want your radio to scan a specific

channel more frequently for calls. Your dealer

can prioritize scan list members for you. Check

with your dealer for details.

Even though your radio has switched to a non-

priority channel, it will still check for activity on

the priority channel. If activity is detected, the

radio will switch to the priority channel.

Priority Channel Scanning Sequence

None specified Ch1➠Ch2➠Ch3➠

Ch4➠...Ch1

Channel 2Ch2➠Ch1➠Ch2➠Ch3➠

Ch2➠Ch4➠Ch2➠...Ch1

05_Scan.fm Page 33 Monday, November 17, 2003 1:57 PM

English

SCAN

Notes:

05_Scan.fm Page 34 Monday, November 17, 2003 1:57 PM

English

ACCESSORIES

Motorola offers a number of accessories to

enhance the productivity of your two-way radio.

Many of the available accessories are listed

below.

CARRY ACCESSORIES

CHARGERS

BATTERIES

HLN9701 Nylon Case with Belt Loop

RLN5383 Leather Case with Belt Loop

RLN5384 Leather Case with 2-1/2 inch Swivel

RLN5385 Leather Case with 3 inch Swivel

HLN8255 3 inch Spring Action Belt Clip

RLN5644 2 inch Spring Action Belt Clip

HLN6602 Universal Chest Pack

1505596Z02 Replacement Strap for HLN6602

Universal Chest Pack

RLN4815 Universal RadioPak

4280384F89 Replacement Belt Lengthener for

RLN4815 Universal RadioPak

NTN5243 Shoulder Strap for Hard Leather

Cases (attaches to D-Shaped Rings

on case)

HLN9985 Waterproof Bag

WPLN4138_R Rapid Desktop Charger w/US NA

120 V Plug

EPNN7997 10 Hr. US NA 120 V Plug (plugs

directly into radio accessory

connector, used ONLY with battery

NNTN4496)

WPLN4155_R 10 Hr. Desktop Charger w/US NA

120 V Plug (used ONLY with battery

NNTN4496)

EPNN7994 Rapid US NA 120 V Plug

WPLN4161_R Rapid Six (6) Pocket Multi-Unit

Charger w/US NA 120 V Plug

NNTN4496_R NiCd, 1100 mAH

NNTN4497_R Li-lon, 1800 mAH

NNTN4851 NiMH, 1400 mAH

NNTN4970 Slim Li-Ion, 1600 mAH

06_Accessory.fm Page 35 Monday, December 1, 2003 3:21 PM

English

ACCESSORIES

HEADSETS

SURVEILLANCE ACCESSORIES

RLN5411 Ultra-Lite Breeze Behind the Head

Headset

PMMN4001 Ultra-Lite Earset with Mic and PTT

HMN9013 Lightweight Headset w/o In-line PTT

RMN4016 Lightweight Headset with In-line PTT

RLN5238 Lightweight Headset with In-line PTT,

NFL Style

HMN9021 Medium Weight Over the Head Dual

Muff Headset

HMN9022 Medium Weight Behind the Head

Dual Muff Headset

BDN6647 Medium Weight Single Speaker

Headset

BDN6648 Heavy Duty Dual Muff Headset with

Noise Canceling Microphone

RMN5015 Heavy Duty Dual Muff Racing

Headset (requires RKN4090

Headset Adapter Cable)

RMN4051 2-Way Hard Hat Mount, Black, Noise

Reduction Rating (22 dB) (requires

RKN4094)

RMN4054 Receive-Only Hard Hat Mount

Headset w/3.5mm Right Angle Plug

RMN4055 Receive-Only Headband Style

Headset w/3.5mm Right Angle Plug

RKN4090 Adapter Cable (for use with headset

RMN5015)

RKN4094 In-Line PTT Adapter (for use with

headset RMN4051)

REX4648 Replacement Foam Ear Pad and

Windscreen Kit (for use with

headsets RMN9013 & RMN4016)

7580376E34 Replacement Ear Seals (for use with

headsets HMN9021 & HMN9022)

5080371E66 Replacement Ear Pad (for use with

headset BDN6647)

3580371E59 Replacement Wind Screen (for use

with headset BDN6647)

HMN9752 Earpiece with Volume Control,

1-Wire (plastic earloop) (Beige)

HMN9727 Earpiece without Volume Control,

1-Wire (plastic earloop) (Beige)

RLN4894 Earpiece without Volume Control,

1-Wire (plastic earloop) (Black)

HMN9754 Earpiece with Microphone & PTT

Combined, 2-Wire (Beige)

RLN4895 Earpiece with Microphone & PTT

Combined, 2-Wire (Black)

06_Accessory.fm Page 36 Monday, December 1, 2003 3:21 PM

English

ACCESSORIES

REMOTE SPEAKER MICROPHONES

EAR MICROPHONE SYSTEMS

RLN5198 Earpiece with Microphone & PTT

Combined, 2-Wire w/Low Noise Kit

NTN8371 (Beige)

BDN6720 Flexible Ear Receiver without Volume

Control (RX only)

HMN9036 Earbud with Microphone & PTT

Combined, 2-Wire (Black)

HLN9132 Earbud Single Wire Receive Only

(Black)

NTN8370 Extreme Noise Kit

NTN8371 Low Noise Kit

RLN4760 Small Custom Clear Earpiece,

Right Ear (for use with low noise kit

NTN8371)

RLN4763 Small Custom Clear Earpiece,

Left Ear (for use with low noise kit

NTN8371)

RLN4761 Medium Custom Clear Earpiece,

Right Ear (for use with low noise kit

NTN8371)

RLN4764 Medium Custom Clear Earpiece,

Left Ear (for use with low noise kit

NTN8371)

RLN4762 Large Custom Clear Earpiece,

Right Ear (for use with low noise kit

NTN8371)

RLN4765 Large Custom Clear Earpiece,

Left Ear (for use with low noise kit

NTN8371)

5080384F72 Replacement Noise Attenuating Plug

for NTN8370

5080371E73 Replacement Ear Tip (for use with

low noise kit NTN8371) (Beige)

5080371E75 Replacement Ear Tip (for use with

low noise kit NTN8371) (Black)

7580372E11 Replacement Ear Cushion (for use

with earpiece BDN6720)

HMN9030 Remote Speaker Microphone with

Coil Cord and Clip Back

HKN9094 Replacement Cord (for use with

remote speaker microphone

HMN9030)

BDN6646 Standard Ear Mic with PTT Only

Interface

BDN6706 Standard Ear Mic with PTT and VOX

Interface

06_Accessory.fm Page 37 Monday, December 1, 2003 3:21 PM

English

ACCESSORIES

ANTENNAS

MISCELLANEOUS

0180358B38 Ring Push-to-Talk Switch (for use

with ear microphone systems

BDN6646 & BDN6706)

0180300E83 Body Switch Push-to-Talk (for use

with ear microphone systems

BDN6646 & BDN6706)

0180300E25 Ear Guard with Adjustable Loop

0180358B32 Ear Holder, Black, Small

0180358B33 Ear Holder, Black, Medium

0180358B34 Ear Holder, Black, Large

0180358B35 Ear Holder, Clear, Small

0180358B36 Ear Holder, Clear, Medium

0180358B37 Ear Holder, Clear, Large

NAD6502_R VHF Heliflex Antenna 14cm,

146-174 MHz

HAD9742 VHF Stubby Antenna, 9cm,

146-162 MHz

HAD9743 VHF Stubby Antenna, 9cm,

162-174 MHz

NAE6522_R UHF Heliflex Stubby Antenna 9cm,

438-470 MHz

8505816K26 UHF Heliflex Stubby Antenna 7.1cm,

470-520 MHz

NAE6483_R Flexible Whip Antenna, 403-520 MHz

RLN5500 Accessory Retainer Kit (for use with

any audio accessory that needs to be

secured to the radio due to

demanding customer environments)

TDN9327 Portable Radio Hanger for door

panels up to 2.75 inch (slides over

and hangs from the door panel in

vehicle, radio belt clip required)

TDN9373 Portable Radio Hanger for door

panels up to 2.75 to 3.25 inch (slides

over and hangs from the door panel

in vehicle, radio belt clip required)

06_Accessory.fm Page 38 Monday, December 1, 2003 3:21 PM

CP150™/CP200™ Quick Reference Card

NOTE: Enter the functions for your radio’s two

programmable buttons in the boxes provided above.

SP represents Short Press, while LP represents

Long Press.

LED Indicators

LED State/Color Indication

Red

Flashing Red

Transmitting

Receiving

Scan

Flashing Green Scanning for activity

Low Battery

Flashing Red while

transmitting

Low battery level

Call Alert†

Flashing Yellow Indicates receiving a Call Alert

Selective Call†

Flashing Yellow

Indicates receiving a Selective

Call

Sticky Monitor/

Monitor

Yellow

While monitoring.

Battery Charge

Status

Green

Yellow

Flashing Red

None

Good

Sufficient

Low

Very Low

†Available for 4W and 5W models only.

Microphone

PTT

2SP:

LP:

1SP:

LP:

LED

Indicator

Channel Selector Knob

On/Off/Volume Knob

QR-Card.fm Page 39 Monday, November 17, 2003 1:58 PM

Turning On the Radio

• Turn On/Off/Volume Control knob clockwise. If the

radio successfully powers up, you will hear the Self

Test Pass tone and see the LED light green. If the

radio fails to power up, you will hear the Self Test

Fail tone.

Turning Off the Radio

• Turn On/Off/Volume Control knob counter-

clockwise until you hear a click.

Adjusting the Radio Volume

1. Press and hold Volume Set button (preprogrammed

by your dealer) until you hear a continuous tone.

2. Turn On/Off/Volume Control knob to adjust volume

level.

3. Release Volume Set button at desired volume level.

Selecting a Radio Channel

• Turn Channel Selector knob clockwise or counter-

clockwise to reach desired channel.

Receiving

1. Turn on the radio.

2. Adjust the volume level.

3. Select the radio channel.

Transmitting

1. With radio on, turn Channel Selector knob to

required channel.

2. Press PTT and speak clearly with mouth about 2.5

to 5 cm (1 to 2 inches) away from microphone.

3. Release PTT when call is completed.

Audio Indicators for Programmable Buttons

Starting or Stopping Scan

1. Press the preprogrammed Scan button to start scan.

The LED indictor blinks green during scan operation.

Or, select a channel that has been preprogrammed

for Auto Scan to start scan.

2. Press the Scan button again to stop scan. Or, select

a channel that has not been preprogrammed for

Auto Scan to stop scan.

Deleting a Nuisance Channel

1. With radio on a Nuisance Channel, press and hold

the preprogrammed Nuisance Delete button until

you hear a tone.

2. Release the Nuisance Delete button.

Programmable

Buttons

Positive

Indicator

Tone

Negative

Indicator

Tone

Scan Start Scan

operation Stop Scan

operation

Power Level†Radio transmits

at high power Radio transmits

at low power

Squelch Radio operates

in tight squelch

Radio operates

in normal

squelch

Repeater/

Talkaround

Radio DOES

NOT use the

repeater

Radio uses the

repeater

VOX VOX enabled VOX disabled

†Available for 4W and 5W models only.

QR-Card.fm Page 40 Monday, November 17, 2003 1:58 PM

Français

SOMMAIRE

Droit D’auteur et Copie du Logiciel . . . . . . . 3

Sécurité et garantie. . . . . . . . . . . . . . . . . . 5

Sécurité du produit et respect des normes

relatives à l’exposition à l’énergie

électromagnétique . . . . . . . . . . . . . . . . . . 5

Informations sur la pile . . . . . . . . . . . . . . . . 5

Chargement des piles . . . . . . . . . . . . . . 5

Garantie limitée . . . . . . . . . . . . . . . . . . . . . . 6

Introduction . . . . . . . . . . . . . . . . . . . . . . . 11

Systèmes radio conventionnels . . . . . . . . 11

Fonctions des radios CP150™/CP200™ . 11

Fonctions communes à toutes

les radios . . . . . . . . . . . . . . . . . . . . . 11

Fonctions de signalisation . . . . . . . . . . 11

Aperçu de la radio. . . . . . . . . . . . . . . . . . 13

Pièces de la radio . . . . . . . . . . . . . . . . . . . 13

Modèles CP150/CP200 . . . . . . . . . . . . 13

Bouton Marche/Arrêt/Volume. . . . . . . . 14

Bouton de sélection de canal. . . . . . . . 14

Bouton de conversation . . . . . . . . . . . . 14

Microphone . . . . . . . . . . . . . . . . . . . . . 14

Voyant DEL . . . . . . . . . . . . . . . . . . . . . 14

Touches programmables . . . . . . . . . . . 15

Tonalités . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Indicateurs sonores pour les touches

programmables . . . . . . . . . . . . . . . . . . . 17

Fonctions audio améliorées . . . . . . . . . . . 18

X-Pand. . . . . . . . . . . . . . . . . . . . . . . . . 18

Mise en route . . . . . . . . . . . . . . . . . . . . . 19

Informations sur la pile . . . . . . . . . . . . . . . 19

Recharge de la pile . . . . . . . . . . . . . . . 19

Chargeur mural. . . . . . . . . . . . . . . . . . . . . 19

Chargeurs de bureau . . . . . . . . . . . . . . . . 20

Chargeur rapide. . . . . . . . . . . . . . . . . . 20

Chargeur lent. . . . . . . . . . . . . . . . . . . . 21

Informations sur les accessoires . . . . . . . 22

Installation de la pile . . . . . . . . . . . . . . 22

Retrait de la pile. . . . . . . . . . . . . . . . . . 22

Installation de l’antenne. . . . . . . . . . . . 23

Retrait de l’antenne . . . . . . . . . . . . . . 23

Installation de l’agrafe de ceinture. . . . 24

Retrait de l’agrafe de ceinture . . . . . . . 24

Mise sous tension et hors tension de

la radio . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Réglage du volume. . . . . . . . . . . . . . . . . . 25

Sélection d'un canal radio. . . . . . . . . . . . . 25

Réception . . . . . . . . . . . . . . . . . . . . . . . . . 26

Surveillance . . . . . . . . . . . . . . . . . . . . . . . 26

Transmission . . . . . . . . . . . . . . . . . . . . . . 26

Utilisation en mode VOX . . . . . . . . . . . . . 27

Branchement d’un casque VOX . . . . . 27

Activation ou désactivation de VOX . . 27

Français

SOMMAIRE

Activer/Désactiver le casque d’écoute

latérale . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Casque VOX . . . . . . . . . . . . . . . . . . . . 27

Casque non-VOX avec bouton de

conversation aligné . . . . . . . . . . . . . 28

Mode Relais ou Intercommunication . . . . 28

Réglage silencieux ou normal du bruit

de fond . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Réglage du niveau de puissance . . . . . . . 29

Appels radio . . . . . . . . . . . . . . . . . . . . . . 31

Réception d'un appel sélectif . . . . . . . . . . 31

Réception d'un Avis d’appel . . . . . . . . . . . 31

Balayage . . . . . . . . . . . . . . . . . . . . . . . . . 33

Réponse . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Activation du balayage du système . . . . . 33

Désactivation du balayage du système . . 33

Activation du balayage automatique. . . . . 33

Désactivation du balayage automatique . . 34

Suppression d’un canal importun . . . . . . . 34

Réintégration d'un canal dans la

liste de balayage . . . . . . . . . . . . . . . 34

Donner la priorité à un membre de la

liste de balayage . . . . . . . . . . . . . . . . . . 35

Accessoires . . . . . . . . . . . . . . . . . . . . . . 37

Accessoires de transport . . . . . . . . . . . . . 37

Chargeurs. . . . . . . . . . . . . . . . . . . . . . . . . 37

Piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Casques d’écoute . . . . . . . . . . . . . . . . . . 38

Accessoires de surveillance. . . . . . . . . . . 38

Haut-parleur/microphone à distance . . . . 40

Systèmes de microphone auriculaire. . . . 40

Antennes . . . . . . . . . . . . . . . . . . . . . . . . . 40

Divers . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Français

SOMMAIRE

DROIT D’AUTEUR ET COPIE DU

LOGICIEL

Les produits Motorola décrits dans le présent

guide peuvent inclure des logiciels Motorola

protégés en vertu de la loi sur le droit d'auteur

enregistrés dans des mémoires à semi-

conducteurs ou dans d'autres supports. Les

lois du Canada, des États-Unis et d'autres

pays protègent, au nom de Motorola, certains

droits exclusifs visant les logiciels, y compris

mais non de façon limitative, les droits

exclusifs de copie et de reproduction des

logiciels protégés par la loi sur le droit d'auteur.

Par conséquent, la loi sur le droit d'auteur

protégeant tous les logiciels inclus avec les

produits décrits dans le présent guide interdit

toute copie, reproduction, modification,

ingénierie à rebours ou distribution de ces

logiciels sans l'autorisation écrite expresse de

Motorola. Par surcroît, aucune licence n'est

accordée directement, par inférence, estoppel

ou autre en vertu des droits d'auteur, des droits

de brevets ou d'une demande de brevet pour

tout achat d'un produit Motorola, à l'exception

d'une licence d'utilisation normale et non

exclusive délivrée par l'exécution d'une loi lors

de la vente d'un produit.

Français

SOMMAIRE

Français

SÉCURITÉ ET

GARANTIE

SÉCURITÉ ET GARANTIE

SÉCURITÉ DU PRODUIT ET

RESPECT DES NORMES

RELATIVES À L’EXPOSITION À

L’ÉNERGIE ÉLECTROMAGNÉTIQUE

ATTENTION !

Cette radio ne doit être utilisée qu’à des fins

professionnelles de sorte à respecter les

règlements de la FCC quant aux normes

d’exposition à l’énergie électromagnétique.

Avant d’utiliser ce produit, lisez les informations

relatives à l’exposition à l’énergie électro-

magnétique et le mode d’emploi dans le livret

Sécurité du produit et consignes relatives à

l’exposition à l’énergie électromagnétique livré

avec votre radio (Numéro de publication

Motorola 68P81095C98) pour assurer le

respect des limites d’exposition à l’énergie

électromagnétique.

Visitez le site Web suivant pour obtenir la liste

des antennes, piles et autres accessoires

approuvés par Motorola : http://

www.motorola.com/cgiss/index.shtml.

INFORMATIONS SUR LA PILE

Chargement des piles

Cet appareil fonctionne à l’aide d’une pile au

nickel-cadmium (NICd) ou d’une pile

rechargeable aux ions de lithium (Lilon).

Chargez la pile avant son utilisation afin

d’assurer une capacité et une performance

optimales. La pile a été conçue pour être

utilisée avec un chargeur Motorola. Le fait de

charger une pile à l’aide d’un accessoire non

approuvé par Motorola peut endommager la

pile et annuler sa garantie.

Remarque : Lorsque vous chargez une pile

reliée à la radio, éteignez

l’appareil afin d’assurer une

charge complète.

Idéalement, la pile doit être conservée à la

température ambiante (environ 25° C ou 77° F).

Avant d’utiliser ce produit,

veuillez lire les consignes

d’exploitation pour une utilisation

sécuritaire contenues dans le

livret Sécurité du produit et

consignes relatives à l’exposition

à l’énergie électromagnétique

livré avec votre radio.

Avertissement

Français

SÉCURITÉ ET

GARANTIE

Charger une pile froide (température inférieure

à 10° C ou 50° F) peut entraîner une fuite

d’électrolyte et, en bout de ligne, la défaillance

de la pile. Inversement, charger une pile chaude

(température supérieure à 35° C ou 95° F)

réduit la capacité de décharge, atténuant ainsi

le rendement de la radio. Les chargeurs de pile

à taux rapide de Motorola sont dotés d’un circuit

de détection de température pour assurer que

la pile est chargée conformément aux

températures spécifiées.

GARANTIE LIMITÉE

PRODUITS DE

TÉLÉCOMMUNICATIONS MOTOROLA

I. PROTECTION ASSURÉE PAR LA

PRÉSENTE GARANTIE ET DURÉE DE

CELLE-CI :

MOTOROLA, INC. (« MOTOROLA ») garantit les

produits de télécommunications (le « Produit »)

fabriqués par Motorola contre tout défaut de

matériel ou de fabrication dans des conditions

normales d’exploitation et d’entretien, pour une

période d’un an à compter de la date d’achat, tel

que stipulé ci-dessous.

CT150/CT200 Appareils portatifs Deux (2) ans

Accessoires de produit Un (1) an

À sa discrétion, MOTOROLA réparera sans frais

le Produit (avec des pièces neuves ou remises à

neuf), le remplacera (par un Produit neuf ou

remis à neuf) ou remboursera le prix d’achat du

Produit durant la période de garantie, à condition

que le Produit soit retourné au lieu d’achat

conformément aux termes de la présente

garantie. Les pièces et les cartes remplacées

sont garanties pour le reste de la période

garantie d’origine. Toute pièce remplacée du

Produit devient la propriété de MOTOROLA.

Français

SÉCURITÉ ET

GARANTIE

Cette garantie limitée expresse est accordée par

MOTOROLA à l’acheteur ou à l’utilisateur final

d’origine seulement et ne peut être ni transférée

ni assignée à un tiers. La présente constitue la

garantie complète du Produit fabriqué par

MOTOROLA. MOTOROLA n’accepte aucune

obligation ni responsabilité pour un quelconque

ajout ou modification apportés à la présente

garantie, à moins qu’il ne s’agisse d’un

document écrit signé par un cadre supérieur de

MOTOROLA. Sauf dans le cadre d’une entente

distincte conclue entre MOTOROLA et l’acheteur

ou l’utilisateur final d’origine, MOTOROLA ne

garantit pas l’installation, l’entretien, ni la

réparation du Produit.

MOTOROLA se dégage de toute responsabilité

à l’égard de tout équipement ou accessoire qui

n’est pas fourni par MOTOROLA et qui est

branché sur le Produit ou utilisé conjointement

avec celui-ci, du fonctionnement du Produit

utilisé conjointement avec tout équipement et

accessoire et tous les équipements de cette

nature sont expressément exclus de la présente

garantie. Compte tenu du caractère unique de

chaque système de Produit, MOTOROLA se

dégage de toute responsabilité à l’égard de la

portée, de la diffusion ou du fonctionnement du

système.

II. CLAUSES GÉNÉRALES :

La présente garantie précise l’entière

responsabilité de MOTOROLA à l’égard du

Produit. À la discrétion de MOTOROLA, la

réparation du Produit, son remplacement ou le

remboursement de son prix d’achat constituent

le seul recours. DANS LA LIMITE PERMISE

PAR LA LOI, CETTE GARANTIE REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE OU

IMPLICITE, Y COMPRIS, SANS S’Y LIMITER,

LES GARANTIES IMPLICITES DE QUALITÉ

MARCHANDE ET DE CONVENANCE POUR

UN USAGE PARTICULIER ET ELLE SE LIMITE

À LA DURÉE DE LA PRÉSENTE GARANTIE

LIMITÉE. EN AUTANT QUE LE PERMETTE LA

LOI, MOTOROLA NE POURRA EN AUCUN

CAS ÊTRE TENUE RESPONSABLE POUR

DES DOMMAGES DONT LA VALEUR

DÉPASSE LE PRIX D’ACHAT DU PRODUIT,

NI POUR LES PERTES DE TEMPS,

L’INCONVÉNIENT, LES PERTES

COMMERCIALES, LES PERTES DE PROFIT

OU D’ÉCONOMIES, NI POUR TOUT AUTRE

DOMMAGE INDIRECT, SPÉCIAL OU

CONSÉCUTIF RÉSULTANT DE L’UTILISATION

OU L’INCAPACITÉ D’UTILISER CE PRODUIT.

Français

SÉCURITÉ ET

GARANTIE

III. DROITS PRÉVUS PAR LES LOIS

PROVINCIALES :

CERTAINES PROVINCES NE PERMETTENT

AUCUNE EXCLUSION NI LIMITATION QUANT

AUX DOMMAGES CONSÉCUTIFS OU

INDIRECTS, NI AUCUNE LIMITE SUR LA

DURÉE D’UNE GARANTIE IMPLICITE, DE

SORTE QUE LES LIMITES OU EXCLUSIONS

MENTIONNÉES PLUS HAUT PEUVENT NE

PAS S’APPLIQUER DANS VOTRE CAS.

La présente garantie confère des droits juridiques

précis et il est possible que vous jouissiez

d’autres droits, selon votre province de résidence.

IV. ENTRETIEN COUVERT PAR LA

GARANTIE :

Pour que l’entretien soit couvert par la garantie,

vous devez fournir une preuve d’achat (portant la

date d’achat et le numéro de série du Produit).

De plus, vous devez livrer ou expédier le Produit,

en payant d’avance les frais de transport et

d’assurance, à un centre de service autorisé. Les

réparations sous garantie seront effectuées par

Motorola à l’un de ses centres de service

autorisés. Dans certains cas, il est plus facile

d’obtenir les réparations couvertes par la garantie

en s’adressant d’abord à l’entreprise qui vous a

vendu le Produit (c’est-à-dire le détaillant ou votre

fournisseur de services de télécommunications).

Vous pouvez également appeler Motorola au

1 800 927-2744 aux États-Unis et au Canada.

V. CETTE GARANTIE NE COUVRE PAS :

A Les défauts ou bris résultant d’une utilisation

autre que normale ou habituelle du Produit.

B Les défauts ou bris causés par une

mauvaise utilisation, un accident, l’eau

ou la négligence.

C Les défauts ou bris résultant d’un essai,

d’une utilisation, d’un entretien, d’une

installation, d’une modification ou d’un

réglage fautifs.

D Les bris ou dommages causés aux

antennes, sauf s’ils sont le résultat direct

d’un défaut de matériel ou de fabrication.

E Un Produit soumis à des modifications, des

réparations ou un démontage non autorisés

(y compris, sans s’y limiter, l’ajout au Produit

d’un équipement quelconque non fourni par

Motorola) et qui ont un effet négatif sur le

rendement du Produit ou qui nuisent à

l’inspection ou à l’essai normal sous garantie

du Produit par Motorola en cas de

réclamation.

F Tout Produit dont le numéro de série a été

enlevé ou rendu illisible.

G Les frais d’expédition au centre de réparation.

Français

SÉCURITÉ ET

GARANTIE

H Tout produit qui, à cause de modifications

illégales ou interdites apportées au logiciel

ou au micrologiciel du Produit, ne fonctionne

pas conformément aux spécifications

énoncées par MOTOROLA ou sur l’étiquette

de conformité FCC en vigueur pour ce

Produit lorsque le Produit a été initialement

distribué par MOTOROLA.

I Les égratignures et autres dommages

superficiels qui ne nuisent pas au

fonctionnement du Produit.

J L’usure et le vieillissement normaux et

habituels.

VI. CLAUSES RELATIVES AU BREVET ET

AU LOGICIEL :

MOTOROLA défendra à ses frais toute poursuite

menée en justice contre l’acheteur ou l’usager,

dans la mesure où la poursuite s’appuie sur la

plainte selon laquelle le Produit ou des pièces

enfreignent un brevet américain ou canadien et

MOTOROLA paiera ces frais, incluant les

dommages accordés au détriment de l’acheteur

ou de l’usager par suite de toute poursuite

judiciaire et attribuables à une quelconque plainte

de cette nature, mais une telle défense et un tel

paiement sont soumis aux conditions suivantes :

A MOTOROLA doit être promptement avisée

par écrit par l’acheteur ou l’usager de tout

avis se rapportant à une telle plainte ;

B MOTOROLA mènera comme elle l’entend

sa défense contre une telle poursuite, de

même que toute négociation en vue de tout

règlement ou compromis ; et

C si le Produit ou les pièces devaient faire l’objet,

ou de l’avis de MOTOROLA, pourraient

vraisemblablement faire l’objet d’une poursuite

pour contrefaçon d’un brevet américain ou

canadien, l’acheteur ou l’usager accordera le

droit à MOTOROLA, à la discrétion et aux frais

de cette dernière, soit de procurer à l’acheteur

ou à l’usager le droit de continuer d’utiliser le

Produit ou les pièces, soit de remplacer ou de

modifier ces derniers de manière à ce qu’ils

n’enfreignent plus le brevet, soit d’accorder à

l’acheteur ou à l’usager un crédit équivalent à

la valeur dépréciée du Produit ou des pièces et

d’accepter de reprendre ceux-ci. La

dépréciation représentera un montant égal

pour chaque année de durée de vie utile du

Produit ou des pièces, tel que déterminé par

MOTOROLA.

MOTOROLA se dégage de toute responsabilité

à l’égard de toute poursuite pour contrefaçon de

brevet fondée sur une adaptation du Produit ou

des pièces mentionnées dans la présente à un

logiciel, un appareil ou un équipement non fourni

par MOTOROLA. MOTOROLA se dégage

également de toute responsabilité à l’égard de

tout équipement ou logiciel qui n’est pas fourni

Français

SÉCURITÉ ET

GARANTIE

par MOTOROLA et qui est rattaché au Produit

ou utilisé conjointement avec ce dernier. Ce qui

précède énonce l’entière responsabilité de

MOTOROLA pour la contrefaçon de brevets

relative au Produit ou à toute pièce de ce dernier.

Les lois au Canada, aux États-Unis et dans

d’autres pays protègent au nom de MOTOROLA

certains droits exclusifs visant les logiciels dont

MOTOROLA possède les droits exclusifs de

reproduire des copies et de distribuer des copies

desdits logiciels MOTOROLA. Les logiciels

MOTOROLA ne peuvent être utilisés qu’avec les

Produits à l’intérieur desquels ils étaient installés

à l’origine. Il est interdit de remplacer, de copier,

de distribuer, de modifier d’aucune façon et

d’utiliser le logiciel à l’intérieur du Produit en vue

de fabriquer un quelconque produit dérivé.

Aucune autre utilisation, y compris sans s’y

limiter, l’altération, la modification, la

reproduction, la distribution ou l’ingénierie à

rebours, d’un quelconque logiciel MOTOROLA

n’est permise. Aucune licence n’est accordée

pour inférence, estoppel ou autre en vertu des

droits de brevets ou des droits d’auteur de

MOTOROLA ou de tiers.

VII. LOI APPLICABLE :

Cette garantie est régie par les lois de l’état de

l’Illinois aux É.-U.

Français

INTRODUCTION

SYSTÈMES RADIO

CONVENTIONNELS

Par systèmes radio conventionnels, on entend

généralement les communications radio-à-

radio par l’entremise d’un canal unique. Les

systèmes conventionnels permettent

également aux utilisateurs d’étendre le rayon

de communication en transmettant leurs

messages à l’aide d’un relais. Pour assurer

l’utilisation cohérente de plusieurs utilisateurs,

chaque utilisateur de radio doit surveiller le

canal ou le relais avant de transmettre leur

message afin de vérifier que le système n’est

pas actuellement occupé.

FONCTIONS DES RADIOS CP150™/

CP200™

Fonctions communes à toutes les radios

• 4 ou 16 canaux

• 2 touches de fonction programmables

• Verrouillage de canal occupé

• Réglages de puissance forte/basse

(disponible uniquement pour les modèles

de 4 et 5 W)

• Relais/Intercommunication

• Émission commandée par la voix

• Avis de délai de transmission écoulé

• Surveillance et surveillance continue

• Balayage du système avec balayage

prioritaire unique

Fonctions de signalisation

• Signalisation MDC 1200 (disponible

uniquement pour les modèles de 4 et 5 W)

- Décryptage de

radio sélective

interdite

- Décryptage de

vérification de

la radio

- Décryptage d’ID

de bouton de

conversation

- Codage d’ID de

bouton de

conversation

- Décryptage

sélectif interdit

Français

INTRODUCTION

• Signalisation Quik-Call II (disponible

uniquement pour les modèles de 4 et 5 W)

• Signalisation DTMF

- Décryptage

d’avis d’appel

- Décryptage

d’appel sélectif

- Codage d’ID de

bouton de

conversation

DTMF

Français

APERÇU DE LA RADIO

APERÇU DE LA RADIO PIÈCES DE LA RADIO

Modèles CP150/CP200

(programmable)

Bouton latéral 1

Bouton de

conversation (PTT)

(programmable)

Bouton latéral 2 Connecteur d’accessoire

doté d’une housse

Voyant DEL

Bouton

Marche/Arrêt/Volume

Bouton de

sélection de canal

Microphone

anti-poussière

Français

APERÇU DE LA RADIO

Bouton Marche/Arrêt/Volume

Permet de mettre la radio sous tension ou hors

tension et d’en régler le volume.

Bouton de sélection de canal

Permet à la radio de passer à différents

canaux.

Bouton de conversation

Appuyez sur le bouton de conversation

et maintenez-le enfoncé pour parler

(transmettre); relâchez-le pour écouter.

Microphone

Lorsque vous envoyez un message, tenez la

radio à environ 2,5 à 5 cm (1 à 2 po) de votre

bouche, et parlez clairement dans le

microphone.

Voyant DEL

Indique la mise sous tension, la transmission,

la réception, l’état du balayage, un Avis

d’AppelMC, un appel sélectif, la surveillance

et l’état de la pile.

Fonctions de base

Couleur/État du

voyant DEL Indication

Rouge Transmission

Rouge clignotant Réception

Balayage

Vert clignotant Recherche d’activité

Avis d’appel†

Jaune clignotant Indique la réception d’un Avis

d’appel

Appel sélectif†

Jaune clignotant Indique la réception d'un Appel

sélectif

Surveillance prudente/Réglage silencieux

ouvert

Jaune Pendant la surveillance

Pile faible

Rouge clignotant

pendant la

transmission

Niveau de la pile faible

†Disponible uniquement pour les modèles de 4 et 5 W.

Français

APERÇU DE LA RADIO

État de charge de la pile

Vous pouvez vérifier l’état de charge de la pile

si votre détaillant a préprogrammé l’une des

touches programmables. Maintenez enfoncé le

bouton Indicateur de niveau de la pile

préprogrammé. L’état de charge est indiqué

par la couleur du voyant DEL de la radio.

Touches programmables

Les deux boutons latéraux de votre radio

peuvent être programmés par votre détaillant

comme raccourcis vers diverses fonctions de

votre radio.

Votre détaillant peut vous donner la liste

complète des fonctions prises en charge par

votre radio.

Certaines touches peuvent donner accès à

deux fonctions. Selon le type de touche,

procédez comme suit :

•Appui de courte durée—appuyez

rapidement et relâchez la touche

programmable, ou

•Appui de longue durée—maintenez la

touche programmable enfoncée pendant un

certain temps (1 ½ secondes par défaut ou

délai programmable) avant de la relâcher

•Maintenir enfoncée—appuyez sur la

touche programmable et maintenez-la

enfoncée lors de la vérification de l’état ou

en effectuant des ajustements.

Selon la programmation de votre radio par le

détaillant, ces fonctions sont activées SOIT par

un appui de courte durée, SOIT par un appui

de longue durée, mais PAS les deux.

Vous trouverez un résumé des fonctions

programmables de votre radio et les pages de

référence correspondantes à la page 16.

Dans la colonne « Fonction », le détaillant

inscrit les touches programmables à côté des

fonctions correspondantes.

Niveau

de la pile

Indicateur

DEL

Bon Vert

Suffisant Jaune

Faible Rouge clignotant

Très faible Aucun

Français

APERÇU DE LA RADIO

Fonction Appui de courte durée/Appui de

longue durée Touche enclenchée Page Touche

Indicateur de

niveau de la pile — Vérifie l’état de chargement de la pile. 15

Surveillance

continue/

Surveillance

Un appui de longue durée sur la touche

Surveillance l’active, Un appui de courte

durée sur la touche Surveillance l’annule.

Surveillance des activités d'un canal

sélectionné. 26

Réglage du volume Émet une tonalité vous permettant d’ajuster le volume de votre radio. 25

Émission

commandée par la

voix (VOX)

Bascule entre la mise en marche et l’arrêt

de la fonction VOX. —27

Niveau de

puissance†

Bascule entre le niveau élevé et le niveau

faible de la puissance d’émission de votre

radio.

—29

Relais/

Intercommunication

Bascule entre l’utilisation d’un relais

conventionnel et la trans-mission directe à

une autre radio.

—28

Silencieux Bascule entre le niveau de réglage

silencieux et normal de votre radio. —28

†Disponible uniquement pour les modèles de 4 et 5 W.

Français

APERÇU DE LA RADIO

TONALITÉS

Tonalité aiguë Tonalité grave

INDICATEURS SONORES POUR

LES TOUCHES PROGRAMMABLES

Certaines touches programmables utilisent

des tonalités pour distinguer deux modes:

Balayage Active ou désactive le balayage. — 33

Supprimer

canal importun

Supprime un canal importun pendant le

balayage. —33

Fonction Appui de courte durée/Appui de

longue durée Touche enclenchée Page Touche

Tonalité de réussite du

test d’auto-contrôle

Tonalité d’échec du test

d’auto-contrôle

Tonalité positive

Tonalité négative

Touche Tonalité positive Tonalité

négative

Balayage Activer

balayage

Désactiver

balayage

Niveau de

puissance†

Puissance

élevée

sélectionnée

Puissance

basse

sélectionnée

Silencieux Réglage

silencieux Réglage normal

Français

APERÇU DE LA RADIO

FONCTIONS AUDIO AMÉLIORÉES

X-Pand

Cette fonction permet une amélioration plus

poussée des qualités sonores de votre radio.

Elle compresse votre voix lors de la

transmission, puis l’étend pendant la réception

tout en réduisant les bruits parasites.

Cependant, pour vraiment profiter de cet

avantage, toutes les radios émettrices et

réceptrices doivent activer cette fonction.

Relais/Inter-

communication

(touche Rptr/

Directe)

N’utilise pas de

relais (répéteur)

Utilise un

relais

VOX VOX activée VOX

désactivée

†Disponible uniquement pour les modèles de 4 et 5 W.

Touche Tonalité positive Tonalité

négative

Français

MISE EN ROUTE

INFORMATIONS SUR LA PILE

Recharge de la pile

Si la pile est neuve ou si son niveau est très

faible, vous devez la recharger avant de

l’utiliser. Lorsque le niveau de la pile est faible

et que la radio est en mode de transmission, le

voyant DEL rouge clignote. Lorsque vous

relâchez le bouton de conversation, un signal

d’avis se fait entendre.

Remarque : Lorsqu’elles arrivent directement

de l’usine, les piles ne sont pas

chargées. Avant une première

utilisation, il faut toujours charger

une pile neuve entre 14 et 16

heures, quel que soit l’état

indiqué sur le chargeur.

Remarque : N’utilisez pas le chargeur mural

et le chargeur de bureau

simultanément pendant la

recharge.

CHARGEUR MURAL

Remarque : N’utilisez pas le chargeur mural

avec une pile aux ions de lithium ou

à hydrure métallique de nickel

(NiMH). Le chargeur mural ne doit

être utilisé qu’avec les piles au

nickel-cadmium (NiCd).

Pour charger une pile :

1Éteignez la radio.

2Soulevez la housse anti-poussière pour

exposer le connecteur d’accessoire audio.

3Insérez l’adaptateur de charge dans le

connecteur d’accessoire.

Français

MISE EN ROUTE

CHARGEURS DE BUREAU

Chargeur rapide

4Branchez l’adaptateur de charge dans une

prise de courant.

• La DEL rouge de l’adaptateur de charge

s’allume lorsque le chargeur est branché

dans une prise électrique.

Remarque : Ne laissez pas le chargeur

connecté à la radio lorsque qu’il

n’est pas branché dans la prise

électrique.

5Débranchez le chargeur de la prise électrique

et de la radio après 10 heures.

Remarque : Après la charge initiale de 14 à

16 heures, ne chargez pas la pile

pendant plus de 10 heures.

1Éteignez la radio.

2Insérez la pile dans le compartiment du

chargeur, avec ou sans la radio.

• Le voyant DEL du chargeur indique l’état

de la recharge.

Couleur du voyant

DEL État

Les voyants DEL

n’affichent rien

La pile est mal insérée ou

n’est pas détectée.

Vert clignotant

simple

Mise sous tension du

chargeur réussie.

Rouge clignotant*Impossible de recharger la

pile ou problème de contact.

Rouge permanent Pile en mode de recharge

rapide.

Jaune clignotant La pile est insérée dans le

chargeur et attend d’être

rechargée. Il se peut que la

température de la pile soit

trop chaude ou trop froide.

La tension est peut être

inférieure au seuil

prédéterminé pour la

recharge.

Vert clignotant†Pile rechargée à 90 %

(ou plus). Recharge lente.

Vert La pile est complètement

rechargée.

Français

MISE EN ROUTE

Vous trouverez à la page 37 une liste des piles

et chargeurs de piles autorisés par Motorola.

Les chargeurs indiqués ne chargent que les

piles autorisées par Motorola. D’autres piles

sont susceptibles de ne pas se charger.

Chargeur lent

* Retirez la pile du chargeur et utilisez une

gomme à effacer pour nettoyer les trois

contacts métalliques situés à l’arrière de la

pile. Réinsérez la pile dans le chargeur. Si le

voyant DEL continue de clignoter en rouge,

remplacez la pile.

† Une pile standard peut nécessiter 90 minutes

pour se charger à 90 % de sa capacité.

Les nouvelles piles peuvent indiquer une

recharge complète prématurément (voyant

DEL vert permanent). Pour assurer une

performance optimale, la charge initiale doit

durer de 14 à 16 heures.

1Éteignez la radio.

2Insérez la pile dans le compartiment du

chargeur, avec ou sans la radio.

• Le voyant DEL du chargeur indique l’état

de la recharge.

Couleur du voyant

DEL État

Les voyants DEL

n’affichent rien

La pile est mal insérée ou

n’est pas détectée.

Rouge permanent Pile en mode de recharge

de nuit. La pile est

complètement chargée

après 11 heures.

Français

MISE EN ROUTE

INFORMATIONS SUR LES

ACCESSOIRES

Installation de la pile

Retrait de la pile

1Alignez la pile sur les repères à l’arrière de la

radio (un peu plus d’un cm à partir du dessus

de la radio.)

2Appuyez fermement sur la pile contre la radio,

puis faites glisser la pile vers le haut jusqu’à

ce que le loquet s’insère en place.

3Faites glisser le loquet de la pile situé au bas de

la radio en position de verrouillage.

1Éteignez la radio si elle est sous tension (voir la

page 25).

2Faites glisser le loquet de la pile en position

de déverrouillage. Déclenchez le loquet en

poussant vers le bas et en l’orientant vers le

devant de la radio.

3Désaccouplez le loquet de la pile et faites

glisser la pile vers le bas de la radio d’environ

1 cm. Une fois la pile libérée du compartiment,

enlevez-la directement de la radio.

Loquet de la pile

Français

MISE EN ROUTE

Installation de l’antenne Retrait de l’antenne

Vissez l’antenne dans le sens horaire pour la

fixer à la radio.

Dévissez l’antenne dans le sens antihoraire

pour la retirer.

Français

MISE EN ROUTE

Installation de l’agrafe de ceinture Retrait de l’agrafe de ceinture

1Alignez les rainures de l’agrafe de ceinture

sur celles de la pile.

2Exercez une pression vers le bas sur l’agrafe

de ceinture, jusqu’à ce qu’un déclic se fasse

entendre.

1À l'aide d'une clé, appuyez sur le support de

l’agrafe de ceinture pour le retirer de la pile.

2Faites glisser l'agrafe de ceinture vers le haut

pour l’enlever.

Support de l’agrafe de ceinture

Français

MISE EN ROUTE

MISE SOUS TENSION ET HORS

TENSION DE LA RADIO

RÉGLAGE DU VOLUME

SÉLECTION D'UN CANAL RADIO

Votre radio offre de 4 à 16 canaux.

Remarque : En raison de réglementations

gouvernementales, certains

canaux peuvent ne pas être

programmés. Renseignez-vous

auprès de votre détaillant.

Pour sélectionner un canal, faites tourner le

bouton du Sélecteur de canal dans le sens

horaire ou antihoraire jusqu’à ce que vous

atteigniez le canal souhaité.

Faites tourner le bouton

Marche/Arrêt/

Réglage du volume

dans le sens horaire.

Lorsque la mise sous

tension s’effectue

correctement, vous

entendez la tonalité de

réussite du test d'auto-

contrôle ( )

et la DEL verte clignote.

Lorsque la mise sous

tension échoue, vous

entendez la tonalité

d'échec du test d'auto-

contrôle ( ).

Faites tourner le bouton

Marche/Arrêt/Réglage

du volume dans le sens

antihoraire jusqu’à ce

qu’un déclic se fasse

entendre.

MARCHE ARRÊT

1Maintenez le bouton Réglage du volume

enfoncé (voir la page 16); une tonalité

continue se fait entendre.

2Faites tourner le bouton Marche/Arrêt/

Volume pour obtenir le niveau de volume

désiré.

3Relâchez le bouton de réglage du volume.

Français

MISE EN ROUTE

RÉCEPTION

SURVEILLANCE

Il est important de surveiller le trafic avant

de transmettre pour vous assurer que vous

« n’écrasez pas » un appel déjà en cours.

TRANSMISSION

1Allumez la radio.

2Réglez le volume de votre radio (reportez-

vous à la page 25).

3Trouvez le canal désiré. Pour répondre,

maintenez la radio en position verticale,

appuyez sur le bouton de conversation et

parlez à une distance d’environ 2,5 à 5 cm

(1 à 2 po) du microphone.

1Appuyez sur la touche Surveillance

préprogrammée et maintenez-la enfoncée

pour accéder au trafic du canal.

2Une fois le trafic du canal supprimé, effectuez

votre appel en appuyant sur le bouton de

conversation.

3Un appui de longue durée sur la touche

Surveillance préprogrammée met la radio en

mode Surveillance continue.

• Une tonalité aiguë se fait entendre.

Un appui de courte durée sur la touche

Surveillance annule le mode Surveillance

continue. La radio retourne à son mode de

fonctionnement normal.

1Allumez la radio.

2Utilisez le bouton du Sélecteur de canal pour

sélectionner le canal désiré.

3Maintenez la radio en position verticale,

appuyez sur le bouton de conversation et

parlez à une distance d’environ 2,5 à 5 cm

(1 à 2 po) du microphone.

4Relâchez le bouton de conversation pour

écouter.

Français

MISE EN ROUTE

UTILISATION EN MODE VOX

Pour fonctionner en mode mains libres, votre

radio peut être activée par la voix uniquement

à l’aide de la fonction VOX lorsque vous parlez

dans un accessoire connecté à votre radio.

Branchement d’un casque VOX

Activation ou désactivation de VOX

Pour activer ou désactiver la fonction VOX,

appuyez sur la touche VOX préprogrammée

(veuillez vous reporter à la page 16).

Remarque : Appuyez sur le bouton de

conversation pour désactiver la

fonction VOX.

–ou–

Vous pouvez sélectionner des canaux pour

activer ou désactiver la fonction VOX

préprogrammée par votre détaillant.

ACTIVER/DÉSACTIVER LE CASQUE

D’ÉCOUTE LATÉRALE

Votre détaillant peut programmer votre radio

de sorte que vous puissiez entendre votre voix

dans un casque pendant que vous parlez.

Casque VOX

1Éteignez votre radio.

2Connectez l’accessoire VOX à votre radio,

puis allumez-la.

1Sélectionnez un canal préprogrammé par

votre détaillant pour activer la fonction VOX.

Remarque : Appuyez sur le bouton de

conversation pour désactiver

la fonction VOX.

2Sélectionnez un canal qui n’a pas été

préprogrammé par votre détaillant pour

désactiver la fonction VOX.

1Éteignez votre radio.

2Connectez l’accessoire VOX à votre radio.

Français

MISE EN ROUTE

Casque non-VOX avec bouton de

conversation aligné

MODE RELAIS OU

INTERCOMMUNICATION

Le mode Intercommunication vous permet de

communiquer avec d’autres radios lorsque :

• le mode Relais ne fonctionne pas

–ou–

• votre radio dépasse les limites du relais

mais qu'elle se trouve dans le rayon de

communication d'une autre radio.

Appuyez sur la touche Relais/

Intercommunication préprogrammée (voir la

page 16) pour basculer entre le mode Relais et

le mode Intercommunication.

RÉGLAGE SILENCIEUX OU

NORMAL DU BRUIT DE FOND

Utilisez cette fonction pour filtrer les appels

importuns (indésirables) et/ou le bruit de fond.

Cependant, le réglage silencieux peut provoquer

le filtrage des appels effectués depuis les

endroits éloignés. Le cas échéant, un réglage

normal serait plus approprié.

3Allumez la radio. Pendant la transmission,

vous entendrez votre voix dans le casque

lorsque vous parlerez.

4Pour désactiver le casque d’écoute latérale,

éteignez votre radio puis rallumez-la.

1Éteignez votre radio.

2Connectez l’accessoire non-VOX à votre

radio.

3Appuyez sur le bouton de conversation aligné

de votre casque et maintenez-le enfoncé.

4Allumez la radio et relâchez le bouton de

conversation une fois la radio complètement

activée. Pendant la transmission, vous

entendrez votre voix dans le casque lorsque

vous parlerez.

5Pour désactiver le casque d’écoute latérale,

éteignez votre radio puis rallumez-la.

Français

MISE EN ROUTE

Appuyez sur la touche Réglage silencieux

préprogrammée (voir la page 16) pour

basculer entre le réglage silencieux et normal.

RÉGLAGE DU NIVEAU DE

PUISSANCE

(Disponible uniquement pour les modèles

de 4 et 5 W)

Tous les canaux de votre radio sont dotés d'un

niveau de puissance de transmission prédéfini

qui peut être modifié.

•Le niveau de puissance supérieur vous

permet de joindre un utilisateur radio très

éloigné.

•La puissance faible économise le niveau de

charge de la pile.

Appuyez sur la touche Niv. Puissance

pré-programmée (voir la page 16) pour

basculer entre les niveaux faible et élevé.

Français

MISE EN ROUTE

Remarques :

Français

APPELS RADIO

RÉCEPTION D'UN APPEL SÉLECTIF

(Disponible uniquement pour les modèles

de 4 et 5 W)

Lorsque vous recevez un Appel sélectif :

• Le voyant DEL jaune clignote, lorsque

programmé par votre détaillant.

• Deux tonalités aiguës se font entendre.

RÉCEPTION D'UN AVIS D’APPEL

(Disponible uniquement pour les modèles

de 4 et 5 W)

Lorsque vous recevez un Avis d’appel :

• Le voyant DEL jaune clignote, lorsque

programmé par votre détaillant.

• Quatre tonalités aiguës se font entendre.

Pour confirmer l’avis d’appel, appuyez sur le

bouton de conversation et relâchez-le; pour

annuler l’avis, appuyez sur n’importe quelle

autre touche.

1Pour confirmer l’appel, appuyez sur le

bouton de conversation et relâchez-le.

2Appuyez sur le bouton de conversation et

maintenez-le enfoncé pour parler; relâchez-

le pour écouter.

Français

APPELS RADIO

Remarques :

Français

BALAYAGE

Votre radio est dotée d’une fonction de

balayage qui vous permet de surveiller

plusieurs canaux pour tout signe d’activité

vocale. La radio s’arrête sur un canal

lorsqu’elle y détecte de l’activité.

Votre radio passe automatiquement à un canal

de la liste de balayage lorsqu’elle détecte de

l’activité.

Le voyant DEL vert clignote au cours du

balayage et cesse de clignoter lorsque la radio

passe à un canal.

Votre radio comprend deux types de balayage :

• Balayage du système

• Balayage automatique

RÉPONSE

La fonction Réponse vous permet de répondre

à une transmission lors d’un balayage. Si une

transmission sur un canal est détectée lors du

balayage, la radio arrête sur ce canal pendant

un délai par défaut une fois que toute activité a

cessé. On désigne cette opération « délai de

suspension ». Au cours de ce délai de

suspension, vous pouvez répondre en

appuyant sur le bouton de conversation.

Remarque : Le voyant DEL de balayage cesse

de clignoter au cours du délai de

suspension de la radio. Si vous

n’appuyez pas sur le bouton de

conversation au cours du délai de

suspension préprogrammé, la radio

recommence à balayer les canaux.

ACTIVATION DU BALAYAGE DU

SYSTÈME

Appuyez sur la touche Balayage

préprogrammée (voir la page 16).

DÉSACTIVATION DU BALAYAGE

DU SYSTÈME

Appuyez sur la touche Balayage

préprogrammée.

ACTIVATION DU BALAYAGE

AUTOMATIQUE

Le balayage commence automatiquement

lorsque l’on sélectionne un canal dont la

fonction Balayage automatique est activée.

Sélectionnez le canal que votre détaillant a

préprogrammé pour le balayage automatique.

Français

BALAYAGE

DÉSACTIVATION DU BALAYAGE

AUTOMATIQUE

Sélectionnez un canal qui n’a pas été

préprogrammé pour le balayage automatique.

SUPPRESSION D’UN CANAL

IMPORTUN

Remarque : Votre détaillant doit

préprogrammer un bouton aux

fins de Suppression du bruit

de fond (voir la page 16) pour

accéder à cette fonction.

Si un canal transmet continuellement des

appels indésirables ou du bruit (un canal

« importun »), vous pouvez le supprimer

temporairement de la liste de balayage :

Réintégration d'un canal dans la liste de

balayage

1Lorsque la radio se trouve sur le canal

importun, maintenez le bouton Supprimer

canal importun jusqu'à ce qu'une tonalité se

fasse entendre.

2Relâchez le bouton Supprimer canal

importun. Le canal importun est supprimé.

Remarque : Il est impossible de supprimer

temporairement le canal

préprogrammé à titre de canal

de balayage désigné, le canal

prioritaire ou le dernier canal

de la liste de balayage.

1Mise hors tension de la radio Une fois la radio

remise sous tension, les canaux importuns

supprimés sont réintégrés dans la liste de

balayage.

– ou –

1Appuyez sur le bouton Balayage

préprogrammé pour interrompre le balayage.

2Appuyez de nouveau sur le bouton Balayage

préprogrammé pour relancer le balayage. Les

canaux importuns supprimés sont réintégrés

dans la liste de balayage.

– ou –

Français

BALAYAGE

DONNER LA PRIORITÉ À UN

MEMBRE DE LA LISTE DE

BALAYAGE

Il se peut que vous vouliez que votre radio

balaie un canal spécifique plus fréquemment.

Votre détaillant peut classer les membres de la

liste de balayage par ordre de priorité.

Communiquez avec votre détaillant pour plus

de détails.

Même si votre radio se trouve sur un canal non

prioritaire, elle continue de vérifier l’activité du

canal de priorité. Lorsqu’une activité y est

captée, la radio passe directement au canal

de priorité.

1Sélectionnez un autre canal. Une fois que

vous êtes retourné au canal d’origine, les

canaux nuisibles supprimés sont réintégrés

dans la liste de balayage.

Canal de priorité Séquence du balayage

Aucune

spécification

Cnl1➠Cnl2➠Cnl3➠

Cnl4➠...Cnl1

Canal 2Cnl2➠Cnl1➠Cnl2➠Cnl3➠

Cnl2➠Cnl4➠Cnl2➠...Cnl1

Français

BALAYAGE

Remarques :

Français

ACCESSOIRES

Motorola offre de nombreux accessoires pour

mettre en valeur la productivité de votre appareil

radio émetteur récepteur. Plusieurs des

accessoires offerts sont répertoriés ci-dessous.

ACCESSOIRES DE TRANSPORT

CHARGEURS

PILES

HLN9701 Étui en Nylon avec agrafe de ceinture

RLN5383 Étui en cuir avec agrafe de ceinture

RLN5384 Étui en cuir avec boucle de ceinture

pivotante de 2 ½ po

RLN5385 Étui en cuir avec boucle de ceinture

pivotante de 3 po

HLN8255 Agrafe de ceinture à ressort de 3 po

RLN5644 Agrafe de ceinture à ressort de 2 po

HLN6602 Dispositif ventral universel

1505596Z02 Sangle de rechange pour dispositif

ventral universel HLN6602

RLN4815 Étui de radio universel

4280384F89 Rallonge de ceinture de rechange

pour étui de radio universel RLN4815

NTN5243 Bandoulière pour étui en cuir rigide

(se fixe aux anneaux en D de l’étui)

HLN9985 Housse imperméable

WPLN4138_R Chargeur de bureau rapide avec

prise de 120 V pour États-Unis/

Amérique du Nord

EPNN7997 Prise de 120 V et 10 heures pour

États-Unis/Amérique du Nord

(se branche directement dans le

connecteur d’accessoire de la radio;

utiliser UNIQUEMENT avec la pile

NNTN4496)

WPLN4155_R Prise de Chargeur de bureau de

120 V et 10 heures pour États-Unis/

Amérique du Nord (utiliser

UNIQUEMENT avec la pile

NNTN4496)

EPNN7994 Prise rapide de 120 V pour États-

Unis/Amérique du Nord

WPLN4161_R Chargeur rapide à six (6)

compartiments pour plusieurs

appareils avec Prise rapide de 120 V

pour États-Unis/Amérique du Nord

NNTN4496_R NiCd, 1 100 mAh

NNTN4497_R Li-ion, 1 800 mAH

NNTN4851 NiMh, 1 400 mAH

NNTN4970 Pile Li-ion mince, 1 600 mAH

06_Accessory.fm Page 37 Wednesday, December 3, 2003 10:00 AM

Français

ACCESSOIRES

CASQUES D’ÉCOUTE

ACCESSOIRES DE SURVEILLANCE

RLN5411 Casque ultra-léger fixé derrière la tête

PMMN4001 Écouteur ultra-léger avec microphone

et bouton de conversation

HMN9013 Casque léger doté d’un bouton de

conversation aligné

RMN4016 Casque léger doté d’un bouton de

conversation aligné

RLN5238 Casque léger doté d’un bouton de

conversation aligné, Style NFL

HMN9021 Casque coussiné de poids moyen

fixé sur la tête

HMN9022 Casque coussiné de poids moyen

fixé derrière la tête

BDN6647 Casque de poids moyen à haut-

parleur unique

BDN6648 Casque coussiné robuste double

doté d’un microphone anti-bruit

RMN5015 Casque coussiné double robuste de

course (requiert un câble adaptateur

de casque RKN4090)

RMN4051 Casque d’écoute bidirectionnel pour

casque de sécurité, noir – taux de

réduction du bruit = 22 dB (nécessite

l’accessoire RKN4094)

RMN4054 Casque d'écoute de réception seule

pour casque de sécurité doté d'une

prise de 3,5 mm à angle droit

RMN4055 Casque d'écoute de réception seule

à bandeau doté d'une prise de

3,5 mm à angle droit

RKN4090 Câble adaptateur pour le casque

RMN5015

RKN4094 Adaptateur de bouton de conversation

aligné (pour le casque RMN4051)

REX4648 Ensemble coussinet d’oreille en

mousse et pare-vent de

remplacement (pour les casques

RMN9013 et RMN4016)

7580376E34 Bouchons d’oreille de remplacement

(pour les casques HMN9021 et

HMN9022)

5080371E66 Coussinet d’oreille de remplacement

(pour le casque BDN6647)

3580371E59 Abat-vent de rechange (pour le

casque BDN6647)

HMN9752 Écouteur avec Réglage du volume

à un fil (avec support profilé de

plastique) (Beige)

HMN9727 Écouteur sans Réglage du volume

à un fil (avec support profilé de

plastique) (Beige)

RLN4894 Écouteur sans Réglage du volume

à un fil (avec support profilé de

plastique) (Noir)

06_Accessory.fm Page 38 Wednesday, December 3, 2003 10:00 AM

Français

ACCESSOIRES

HMN9754 Écouteur avec microphone et bouton

de conversation combinés, à 2

fils (Beige)

RLN4895 Écouteur avec microphone et bouton

de conversation combinés, à 2

fils (Noir)

RLN5198 Écouteur avec microphone et bouton

de conversation combinés, à 2 fils

avec la trousse d’intensité de bruit

faible (Beige)

BDN6720 Récepteur écouteur souple sans

réglage du volume (RX uniquement)

HMN9036 Sonde microphonique avec

microphone et bouton de

conversation combinés, à 2 fils (Noir)

HLN9132 Sonde microphonique de réception

seule à fil unique (Noir)

NTN8370 Trousse pour intensité de bruit extrême

NTN8371 Trousse pour intensité de bruit faible

RLN4760 Petit écouteur clair adapté à

l’oreille droite (pour la trousse pour

intensité de bruit faible NTN8371)

RLN4763 Petit écouteur clair adapté à

l’oreille gauche (pour la trousse

d’intensité de bruit faible NTN8371)

RLN4761 Écouteur clair de taille moyenne

adapté à l’oreille droite (pour la trousse

d’intensité de bruit faible NTN8371)

RLN4764 Petit écouteur moyen clair adapté à

l’oreille gauche (pour la trousse

d’intensité de bruit faible NTN8371)

RLN4762 Grand écouteur clair adapté à

l’oreille droite (pour la trousse

d’intensité de bruit faible NTN8371)

RLN4765 Grand écouteur clair adapté à

l’oreille gauche (pour la trousse

d’intensité de bruit faible NTN8371)

5080384F72 Prise d’atténuation du bruit de

remplacement pour l’accessoire

NTN8370

5080371E73 Embout de remplacement (pour la

trousse d’intensité de bruit faible

NTN8371) (Beige)

5080371E75 Embout de remplacement (pour la

trousse d’intensité de bruit faible

NTN8371) (Noir)

7580372E11 Coussinet d’oreille de remplacement

(pour l’écouteur BDN6720)

06_Accessory.fm Page 39 Wednesday, December 3, 2003 10:00 AM

Français

ACCESSOIRES

HAUT-PARLEUR/MICROPHONE À

DISTANCE

SYSTÈMES DE MICROPHONE

AURICULAIRE

ANTENNES

HMN9030 Microphone haut-parleur à distance

avec cordon spirale et agrafe arrière

HKN9094 Cordon de remplacement (pour

microphone haut-parleur HMN9030)

BDN6646 Microphone auriculaire standard

avec interface de bouton de

conversation uniquement

BDN6706 Microphone auriculaire standard

avec interface de bouton de

conversation et VOX

0180358B38 Commutateur à anneau à bouton

de conversation (pour systèmes de

microphone auriculaire BDN6646

et BDN6706)

0180300E83 Commutateur de communication à

bouton de conversation (pour

systèmes de microphone auriculaire

BDN6646 et BDN6706)

0180300E25 Protecteur d’oreille avec boucle

réglable

0180358B32 Porte-écouteur, noir, petit

0180358B33 Porte-écouteur, noir, moyen

0180358B34 Porte-écouteur, noir, grand

0180358B35 Porte-écouteur, clair, petit

0180358B36 Porte-écouteur, clair, moyen

0180358B37 Porte-écouteur, clair, grand

NAD6502_R Antenne Heliflex VHF, 14 cm,

146-174 MHz

HAD9742 Antenne VHF tronquée, 9 cm,

146-162 MHz

HAD9743 Antenne VHF tronquée, 9 cm,

162-174 MHz

NAE6522_R Antenne UHF Heliflex tronquée, 9 cm,

438-470 MHz

8505816K26 Antenne UHF Heliflex tronquée, 7,1cm,

470-520 MHz

NAE6483_R Antenne fouet souple, 403-520 MHz

06_Accessory.fm Page 40 Wednesday, December 3, 2003 10:00 AM

Français

ACCESSOIRES

DIVERS

RLN5500 Trousse de maintien d’accessoires

(pour utilisation avec les accessoires

audio qui doivent être fixés à la radio

dans les environnements exigeants

des clients)

TDN9327 Support de radio portative pour

panneaux de porte allant jusqu’à

2,75 po (accrocher au panneau de

porte en le glissant par-dessus dans

un véhicule; agrafe de ceinture de

radio requise)

TDN9373 Support de radio portative pour

panneaux de porte allant de 2,75 à

3,25 po (accrocher au panneau de

porte en le glissant par-dessus dans

un véhicule; agrafe de ceinture de

radio requise)

06_Accessory.fm Page 41 Wednesday, December 3, 2003 10:00 AM

Français

ACCESSOIRES

06_Accessory.fm Page 42 Wednesday, December 3, 2003 10:00 AM

CP150™/CP200™ - Carte de référence rapide

REMARQUE : Inscrivez les fonctions des touches programmables

de votre radio dans les cases ci-dessous. CD

signifie Appui de courte durée, alors que LD signifie

Appui de longue durée.

Voyants DEL

Couleur/État du

voyant DEL Indication

Rouge

Rouge clignotant

Transmission

Réception

Balayage

Vert clignotant Recherche d’activité

Pile faible

Rouge clignotant

pendant la

transmission

Niveau de la pile faible

Avis d’appel†

Jaune clignotant

Indique la réception d’un Avis

d’appel

Appel sélectif†

Jaune clignotant

Indique la réception d'un Appel

sélectif

Surveillance

continue/

Surveillance

Jaune

Pendant la surveillance

État de charge de

la pile

Vert

Jaune

Rouge clignotant

Aucun

Bon

Suffisant

Faible

Très faible

†Disponible uniquement pour les modèles de 4 et 5 W.

Microphone

2CD :

LD :

1CD :

LD :

Indicateur

DEL

Bouton de

Bouton Marche/Arrêt/Volume

sélection de canal

PTT

QR-Card.fm Page 43 Wednesday, December 3, 2003 10:15 AM

Mise sous tension de la radio

• Faites tourner le bouton Marche/Arrêt/Réglage du volume dans le

sens horaire. Lorsque la mise sous tension s'effectue correctement,

vous entendez la tonalité de réussite du test d'auto-contrôle et la DEL

verte clignote. Lorsque la mise sous tension échoue, vous entendez

la tonalité d'échec du test d'auto-contrôle.

Mise hors tension de la radio

• Faites tourner le bouton Marche/Arrêt/Réglage du volume dans le

sens antihoraire jusqu’à ce qu’un déclic se fasse entendre.

Réglage du volume de la radio

1. Appuyez sur le bouton Réglage du volume (préprogrammé par votre

détaillant) et maintenez-le enfoncé jusqu’à ce qu’une tonalité continue

se fasse entendre.

2. Faites tourner le bouton Marche/Arrêt/Réglage du volume pour

régler l’intensité du volume.

3. Relâchez le bouton de Réglage du volume une fois l’intensité

désirée atteinte.

Sélection d'un canal radio

• Faites tourner le bouton du Sélecteur de canal dans le sens horaire

ou antihoraire pour trouver le canal désiré.

Réception

1. Allumez la radio.

2. Réglez l’intensité du volume.

3. Sélectionnez le canal de la radio.

Transmission

1. Une fois la radio mise sous tension, tournez le bouton Sélecteur de

canal jusqu’au canal désiré.

2. Appuyez sur le bouton de conversation et parlez clairement dans le

microphone que vous tenez à environ 2,5 à 5 cm (1 à 2 po) de votre

bouche.

3. Relâchez le bouton de conversation lorsque l’appel est terminé.

Indicateurs sonores pour les touches programmables

Activation ou désactivation du balayage

1. Appuyez sur le bouton Balayage préprogrammé pour activer le

balayage. Le voyant DEL vert clignote pendant le balayage. Ou,

sélectionnez

un canal préprogrammé pour activer le balayage automatique.

2. Appuyez sur le bouton Balayage de nouveau pour interrompre le

balayage. Ou, sélectionnez un canal qui n’est pas préprogrammé pour

balayage automatique pour arrêter le balayage.

Suppression d’un canal importun

1. Lorsque la radio se trouve sur un canal importun, appuyez sur la

touche Balayage préprogrammée et maintenez-la enfoncée jusqu'à ce

qu'une tonalité se fasse entendre.

2. Relâchez la touche Supprimer canal importun.

Touches

programmables Tonalité

positive Tonalité

négative

Balayage Activer le

balayage Désactiver le

balayage

Niveau de

puissance†

Transmission

radio à

puissance

élevée

Transmission

radio à

puissance

faible

Silencieux

La radio

fonctionne selon

un réglage

silencieux

La radio

fonctionne selon

un réglage

normal

Relais/

Intercommunication

La radio

N’UTILISE PAS

de relais

La radio utilise

un relais

VOX VOX activée VOX désactivée

†Disponible uniquement pour les modèles de 4 et 5 W.

QR-Card.fm Page 44 Wednesday, December 3, 2003 10:15 AM

MOTOROLA, the Stylized M Logo, and Radius are registered in the US Patent & Trademark Office.

All other product or service names are the property of their respective owners.

MOTOROLA, le logotype au M stylisé et Radius sont enregistrés auprès du Bureau des marques et brevets des États-Unis.

Tous les autres noms de produits et de services sont la propriété de leurs titulaires respectifs.

*6880309N60*

6880309N60-A

CP150™/CP200™

Commercial Series

Two-Way Radio User Guide

Manuel de l'utilisateur

de la radio bidirectionnelle

309N60-A_cvr.qxd 8/19/2003 10:43 AM Page 1
