PR400™

Commercial Series

Two-Way Radio User Guide

Manuel de l'utilisateur

de la radio bidirectionnelle

96C27-O_cvr.qxd 9/23/2003 4:21 PM Page 1

COMPUTER SOFTWARE

COPYRIGHTS

The Motorola products described in this

manual may include copyrighted Motorola

computer programs stored in semiconductor

memories or other media. Laws in the United

States and other countries preserve for

Motorola certain exclusive rights for

copyrighted computer programs including, but

not limited to, the exclusive right to copy or

reproduce in any form the copyrighted

computer program. Accordingly, any

copyrighted Motorola computer programs

contained in the Motorola products described

in this manual may not be copied, reproduced,

modified, reverse-engineered, or distributed in

any manner without the express written

permission of Motorola. Furthermore, the

purchase of Motorola products shall not be

deemed to grant either directly or by

implication, estoppel, or otherwise, any license

under the copyrights, patents or patent

applications of Motorola, except for the normal

non-exclusive license to use that arises by

operation of law in the sale of a product.

EnglishTOC.fm Page 0 Tuesday, August 12, 2003 10:51 AM

English

CONTENTS

Computer Software Copyrights. . . inside cover

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Product Safety and RF Exposure

Compliance . . . . . . . . . . . . . . . . . . . . . . . . . 3

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . 5

Conventional Radio Systems . . . . . . . . . . . . 5

PR400™ Radio Features . . . . . . . . . . . . . . . 5

Radio Wide Features . . . . . . . . . . . . . . . . 5

Signaling Features . . . . . . . . . . . . . . . . . . 5

Radio Overview . . . . . . . . . . . . . . . . . . . . . . 7

Accessory Information. . . . . . . . . . . . . . . . . . 8

Attach the Battery . . . . . . . . . . . . . . . . . . 8

Remove the Battery . . . . . . . . . . . . . . . . . 8

Attach the Antenna . . . . . . . . . . . . . . . . . 9

Remove the Antenna . . . . . . . . . . . . . . . . 9

Attach the Belt Clip . . . . . . . . . . . . . . . . 10

Remove the Belt Clip . . . . . . . . . . . . . . . 10

Battery Information . . . . . . . . . . . . . . . . . . . 11

Charging Your Battery . . . . . . . . . . . . . . 11

Wall Charger . . . . . . . . . . . . . . . . . . . . . . . . 12

Desktop Chargers . . . . . . . . . . . . . . . . . . . . 12

Rapid Charger . . . . . . . . . . . . . . . . . . . . 12

Slow Charger. . . . . . . . . . . . . . . . . . . . . .13

Battery Charge Status . . . . . . . . . . . . . . . . .14

LED Indicator . . . . . . . . . . . . . . . . . . . . . . . .14

Indicator Tones. . . . . . . . . . . . . . . . . . . . . . .15

Programmable Buttons. . . . . . . . . . . . . . . . .16

Getting Started . . . . . . . . . . . . . . . . . . . . . .19

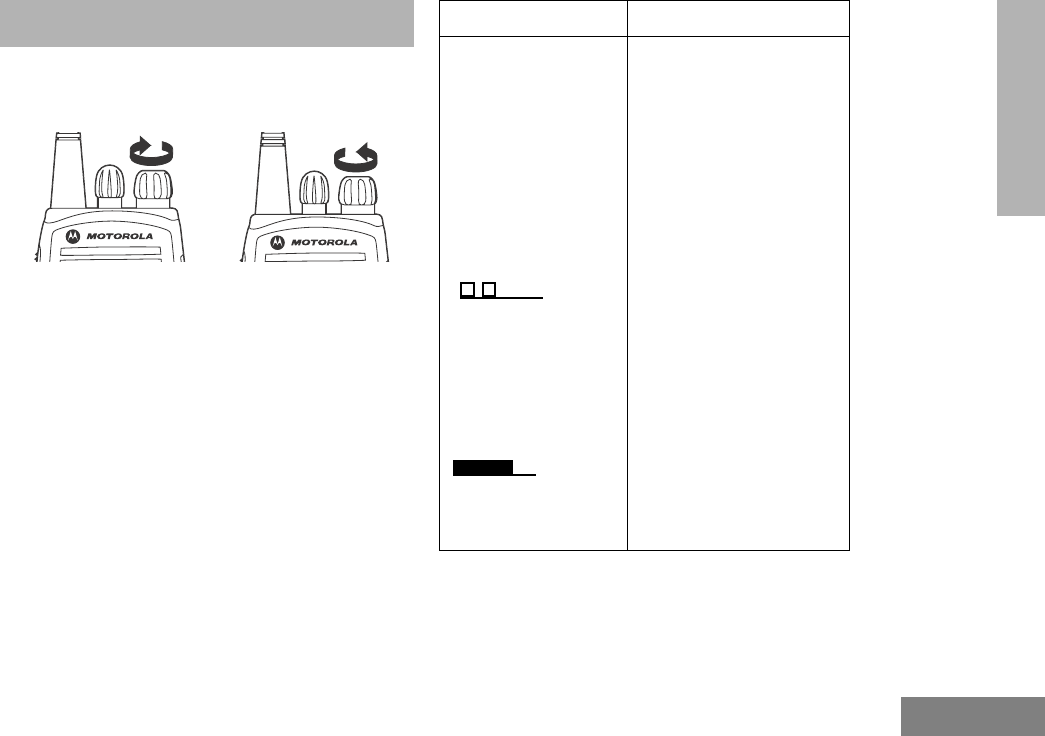

Turn the Radio On or Off . . . . . . . . . . . . . . .19

Adjust the Volume . . . . . . . . . . . . . . . . . . . .19

Select a Radio Channel . . . . . . . . . . . . . . . .19

Receive. . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Permanent Monitor . . . . . . . . . . . . . . . . .20

Transmit . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Repeater or Talkaround Mode. . . . . . . . . . .21

VOX Operation . . . . . . . . . . . . . . . . . . . . . . .21

Connecting a VOX Headset . . . . . . . . . .21

Enable or Disable VOX . . . . . . . . . . . . . .21

Enable/Disable Headset Sidetone . . . . . . . .22

VOX Headset . . . . . . . . . . . . . . . . . . . . .22

Non-VOX Headset with In-Line PTT . . . .22

Escalert. . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Set Squelch Level. . . . . . . . . . . . . . . . . . . . .23

Set Power Level . . . . . . . . . . . . . . . . . . . . . .23

Option Board On/Off. . . . . . . . . . . . . . . . . . .23

EnglishTOC.fm Page 1 Friday, August 15, 2003 11:30 AM

English

CONTENTS

Radio Calls . . . . . . . . . . . . . . . . . . . . . . . . .25

Selective Radio Inhibit . . . . . . . . . . . . . . . . .25

Receive a Selective Call. . . . . . . . . . . . . . . .25

Receive a Call Alert™ Page . . . . . . . . . . . . .25

Scan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Talkback . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Start System Scan. . . . . . . . . . . . . . . . . . . .27

Stop System Scan . . . . . . . . . . . . . . . . . . . .27

Start Auto Scan . . . . . . . . . . . . . . . . . . . . . .27

Stop Auto Scan. . . . . . . . . . . . . . . . . . . . . . .28

Delete a Nuisance Channel . . . . . . . . . . . . .28

Restore Channels to the Scan List . . . . .28

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Limited Warranty. . . . . . . . . . . . . . . . . . . . . .29

Accessories . . . . . . . . . . . . . . . . . . . . . . . .33

Antennas . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Audio Accessory. . . . . . . . . . . . . . . . . . . . . .33

Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Carry Accessories. . . . . . . . . . . . . . . . . . . . .33

Chargers. . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Headsets . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Surveillance Accessories . . . . . . . . . . . . . . .35

Remote Speaker Microphones . . . . . . . . . . .36

Miscellaneous. . . . . . . . . . . . . . . . . . . . . . . .36

EnglishTOC.fm Page 2 Thursday, August 14, 2003 2:37 PM

English

SAFETY

PRODUCT SAFETY AND RF

EXPOSURE COMPLIANCE

ATTENTION!

This radio is restricted to occupational use

only to satisfy FCC RF energy exposure

requirements. Before using this product, read

the RF energy awareness information and

operating instructions in the Product Safety

and RF Exposure booklet enclosed with your

radio (Motorola Publication part number

68P81095C98) to ensure compliance with RF

energy exposure limits.

For a list of Motorola-approved antennas,

batteries, and other accessories, visit the

following web site which lists approved

accessories: http://www.motorola.com/cgiss/

index.shtml.

Before using this product, read

the operating instructions for safe

usage contained in the Product

Safety and RF Exposure booklet

enclosed with your radio.

C a u t i o n

00_SafetyNA.fm Page 3 Thursday, August 7, 2003 12:08 PM

English

SAFETY

Notes:

00_SafetyNA.fm Page 4 Thursday, August 7, 2003 12:08 PM

English

INTRODUCTION

CONVENTIONAL RADIO SYSTEMS

Conventional radio systems typically refer to

unit-to-unit communications through a single

channel. Conventional systems also allow

radio users to extend communication coverage

by relaying their messages through a repeater.

To ensure coordinated use by multiple users,

each radio user must monitor the channel or

repeater before transmitting to verify that the

system is not currently busy.

PR400™ RADIO FEATURES

Radio Wide Features

• 16 Channels

• 2 Programmable Feature Buttons

• Option Board Expandability

• Busy Channel Lockout

• High/Low Power Settings

• Transmit Time-Out Timer

• Monitor and Sticky Permanent Monitor

• System Scan with 2 Priority Levels and

Revert Scan

Signaling Features

• MDC 1200 Signaling

• Quik-Call II Signaling

• DTMF Signaling

- Selective Radio

Inhibit Decode - PTT ID Decode

- Call Alert

Decode - Selective Call

Decode

- DTMF PTT ID

Encode

00_Introduction.fm Page 5 Tuesday, September 16, 2003 10:47 AM

English

INTRODUCTION

Notes:

00_Introduction.fm Page 6 Tuesday, September 16, 2003 10:47 AM

English

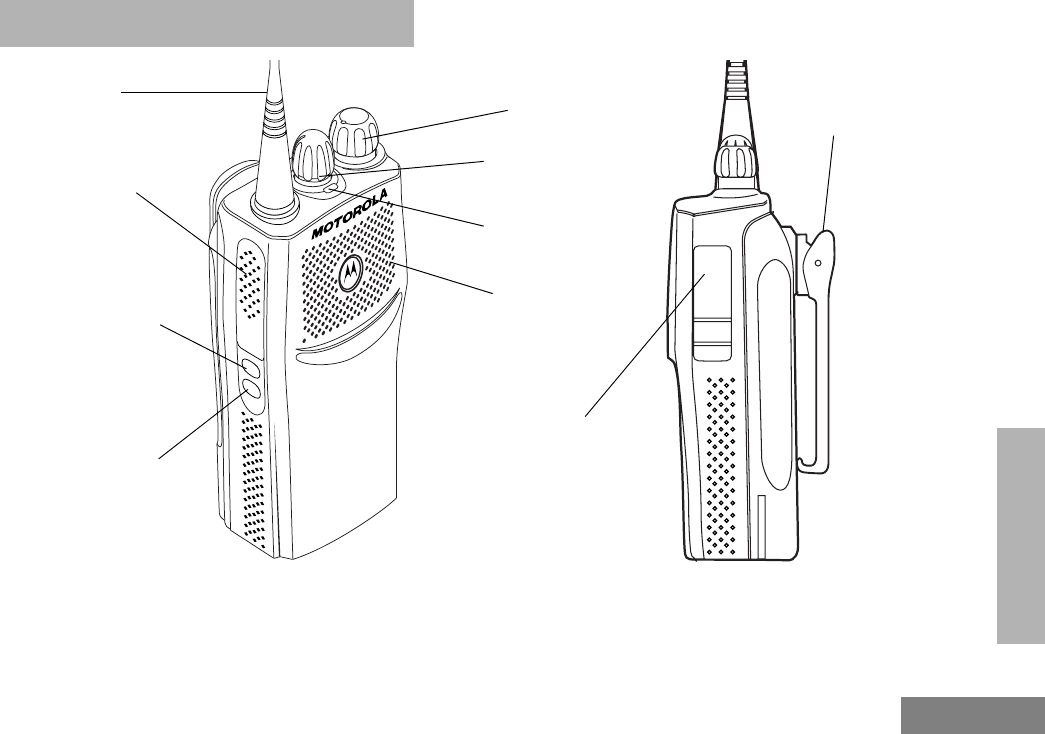

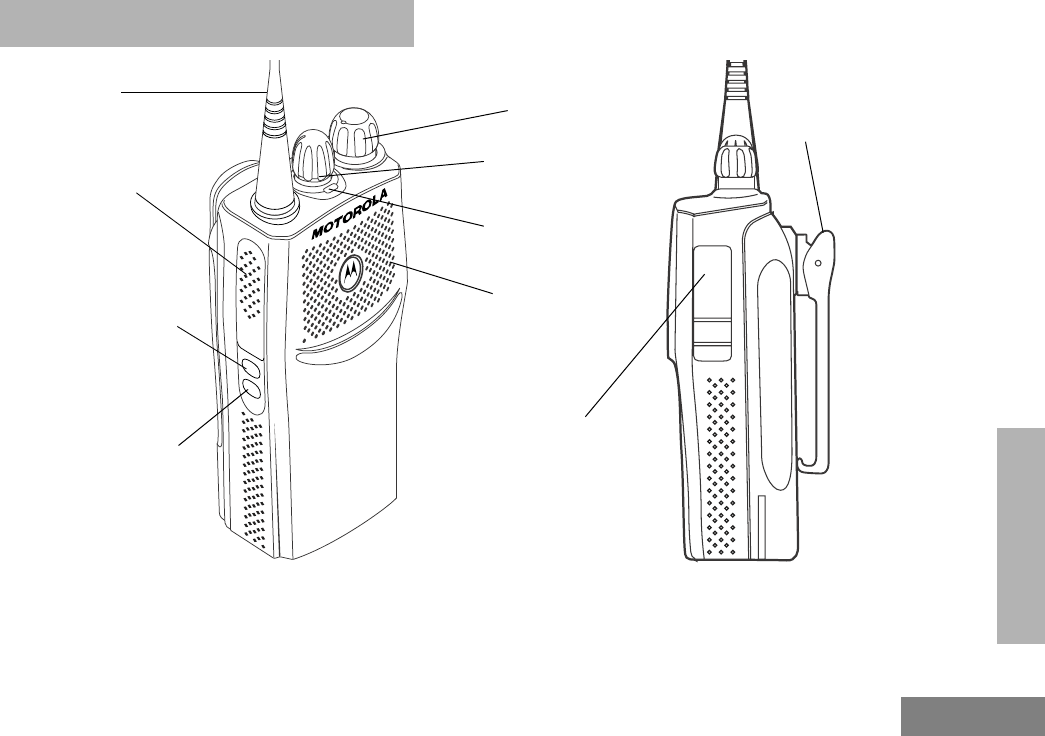

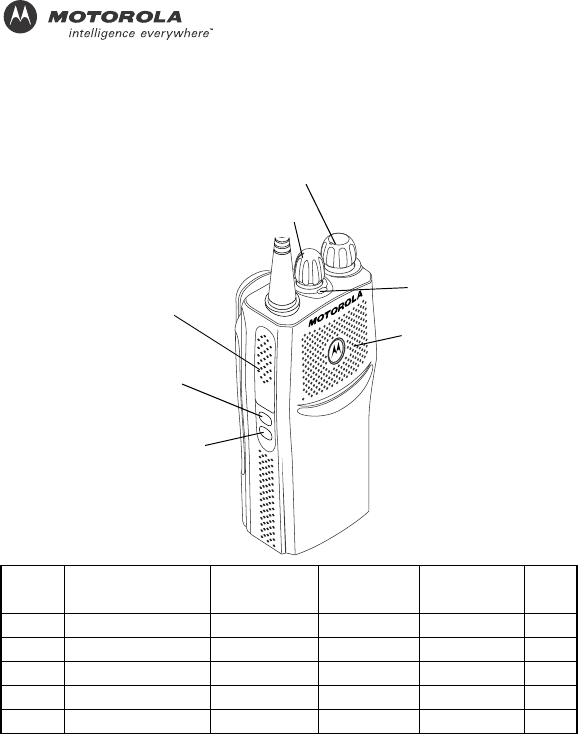

RADIO OVERVIEW

(programmable)

Side Button 1

Push-to-Talk

(PTT) Button

(programmable)

Side Button 2 Accessory Connector

with a Dust Cover

LED Indicator

On/Off/Volume

Knob

Channel Selector

Knob

Microphone/

Antenna Belt

Clip

Speaker

01_Overview.fm Page 7 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

ACCESSORY INFORMATION

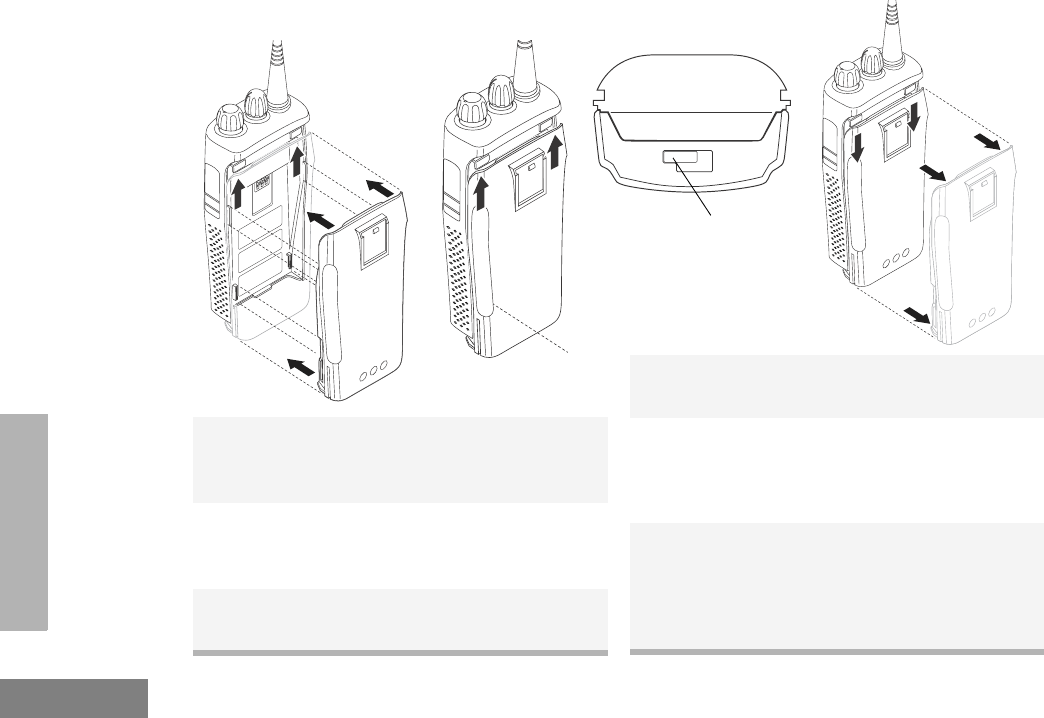

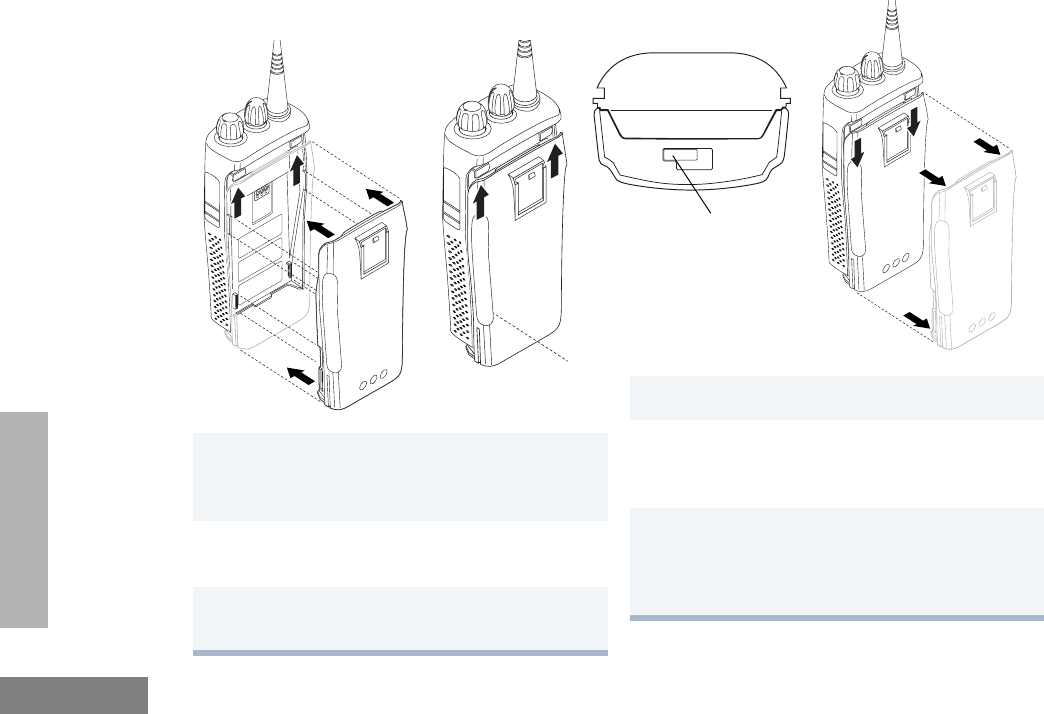

Attach the Battery

Remove the Battery

1Align the battery to the battery rails on the

back of the radio (approximately 1/2 in. from

the top of the radio.)

2Press the battery firmly to the radio and slide the

battery upward until the latch snaps into place.

3Slide the battery latch, located on radio bottom,

into the lock position.

1Turn off the radio if it is turned on (see page 19).

2Slide the battery latch into the unlock position.

Disengage by pushing downward and holding

the latch towards the front of the radio.

3With the battery latch disengaged, slide the

battery down from the top of the radio about

1/2 in. Once the battery is free from the

battery rails, lift it directly away from the radio.

Battery Latch

Locked

Unlocked

01_Overview.fm Page 8 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

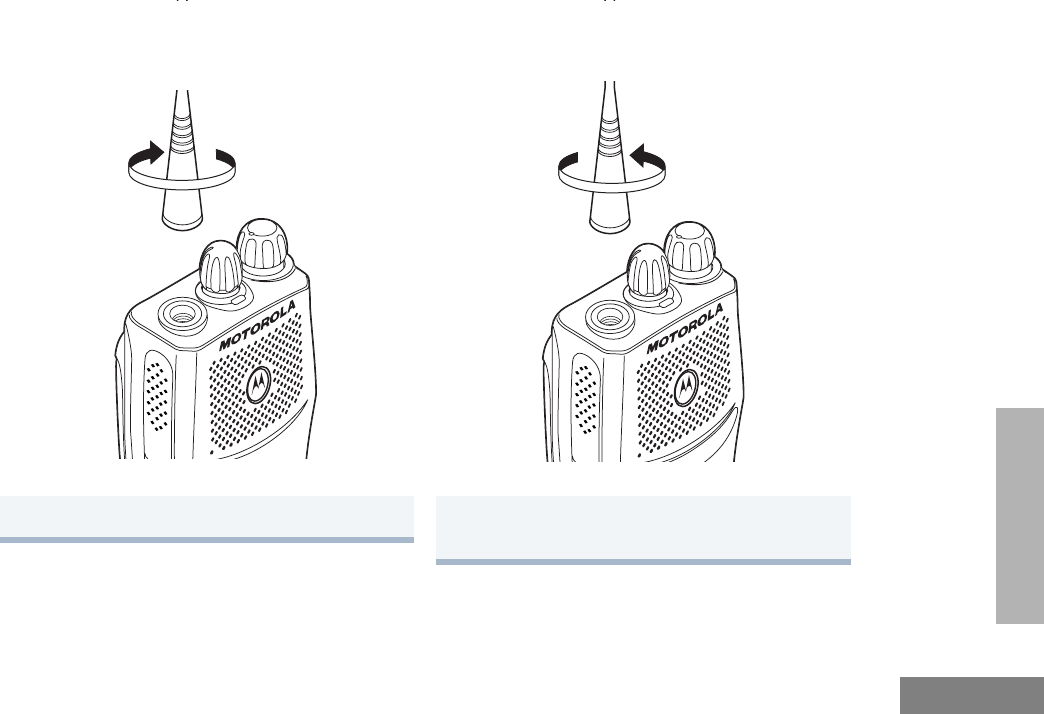

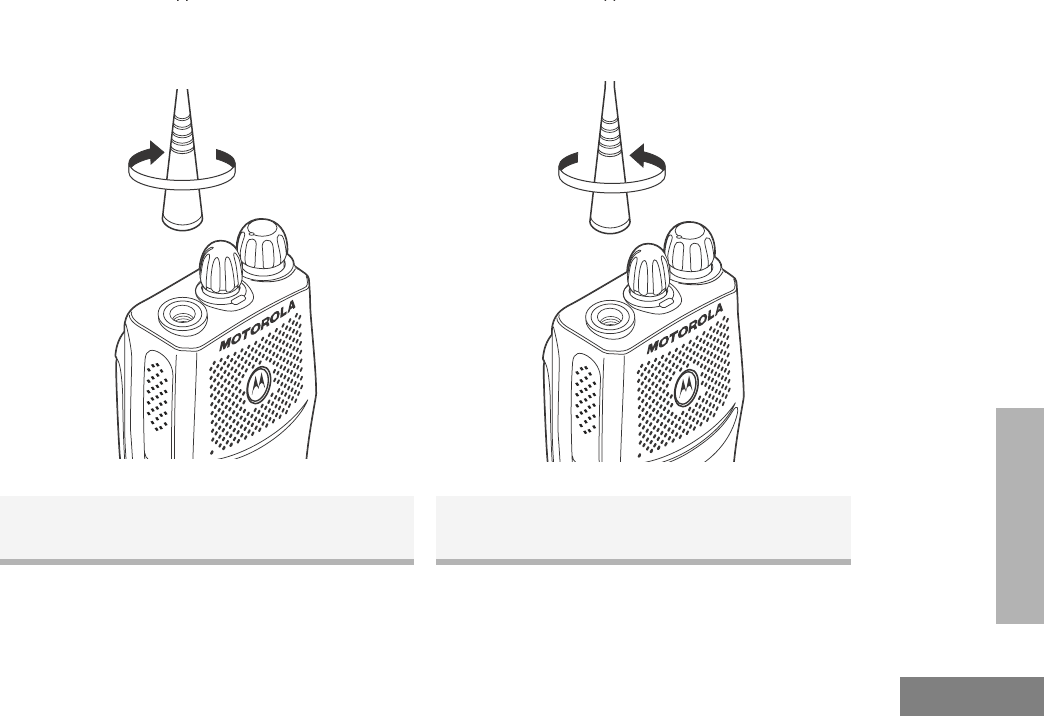

Attach the Antenna Remove the Antenna

Turn the antenna clockwise to attach it. Turn the antenna counter-clockwise to remove

it.

01_Overview.fm Page 9 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

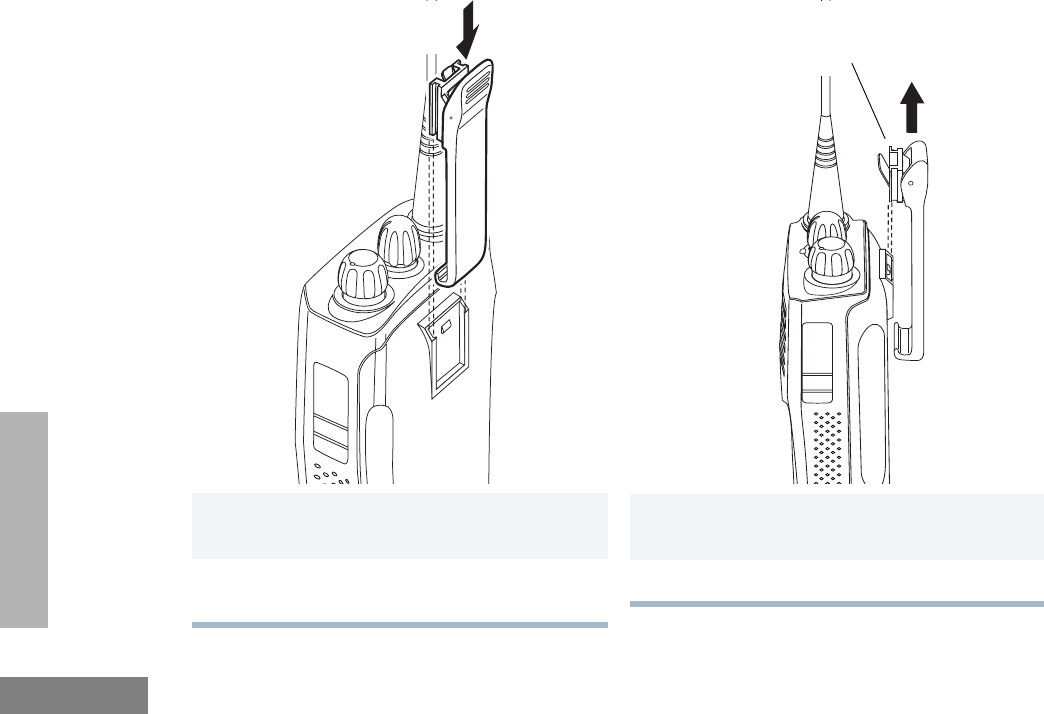

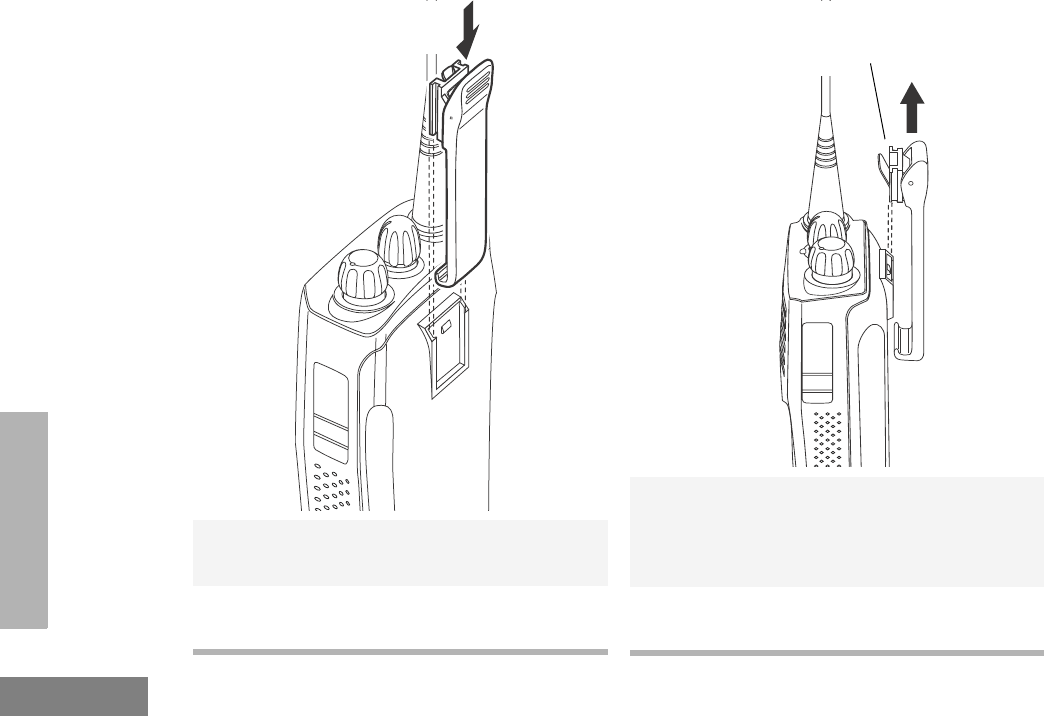

Attach the Belt Clip Remove the Belt Clip

1Align the grooves of the belt clip with those of

the battery.

2Press the belt clip downward until you hear a

click.

1Use a key to press the belt clip tab away from

the battery to unlock the belt clip.

2Slide the belt clip upward to remove it.

Belt Clip Tab

01_Overview.fm Page 10 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

BATTERY INFORMATION

Charging Your Battery

This radio is powered by a nickel-cadmium

(NICd), a nickel-metal hydride (NiMH), or a

lithium-ion (Li-lon) rechargeable battery.

Charge the battery before use to ensure

optimum capacity and performance. The

battery was designed specifically to be used

with a Motorola charger. Charging in non-

Motorola equipment may lead to battery

damage and void the battery warranty.

Note: When charging a battery attached to a

radio, turn the radio off to ensure a full

charge.

The battery should be at about 77°F (25°C)

(room temperature), whenever possible.

Charging a cold battery (below 50° F [10°C])

may result in leakage of electrolyte and

ultimately in failure of the battery. Charging a

hot battery (above 95°F [35°C]) results in

reduced discharge capacity, affecting the

performance of the radio. Motorola rapid-rate

battery chargers contain a temperature-

sensing circuit to ensure that batteries are

charged within the temperature limits stated

above.

If a battery is new, or its charge level is very

low, you will need to charge it before you can

use it. When the battery level is low and the

radio is in transmit mode you will see the LED

indicator flash red. Upon release of the PTT

button, you will hear an alert tone.

Note: Batteries are shipped uncharged from

the factory. Always charge a new

battery 14 to 16 hours before initial

use, regardless of the status indicated

by the charger.

Note: Do not use the wall charger and

desktop charger at the same time

when charging.

01_Overview.fm Page 11 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

WALL CHARGER

Note: Do not use the wall charger if using

lithium-ion (Li-Ion) or nickel-metal hydride

(NiMH) batteries. The wall charger is for

a nickel-cadmium (NiCd) battery only.

To Charge the Battery: DESKTOP CHARGERS

Rapid Charger

1Turn the radio off.

2Lift the dust cover to expose the audio

accessory connector.

3Insert the charging adapter into the

accessory connector.

4Plug the charging adapter into an electrical

outlet.

• The LED on the charging adapter lights

Red while the charger is plugged into an

electrical outlet.

Note: Do not leave the charger connected

to the radio when it is not connected

to the electrical outlet.

5Unplug the charger from the electrical outlet

and radio after 10 hours.

Note: After the initial charge of 14 to 16

hours, do not charge the battery

more than 10 hours.

1Turn the radio off.

2Place the battery, with or without the radio, in

the charger pocket.

• The charger LED indicates the charging

progress.

LED color Status

No LED Indication Battery inserted incorrectly

or battery not detected.

Single Green Flash Successful charger

power-up.

Flashing RedaBattery unchargeable or not

making proper contact.

Steady Red Battery is in Rapid charge

mode.

01_Overview.fm Page 12 Friday, August 15, 2003 11:29 AM

English

RADIO OVERVIEW

A list of Motorola authorized batteries and

battery chargers appears on page 33. The

listed chargers will charge only Motorola

authorized batteries. Other batteries may not

charge.

Slow Charger

Flashing Yellow Battery in charger but wait-

ing to be charged. The bat-

tery temperature may be too

hot or too cold. The voltage

may be lower than the pre-

determined threshold level

for charging.

Flashing GreenbBattery 90% (or more)

charged. Trickle charging.

Green Battery fully charged.

a. Remove the battery from the charger and

use a pencil eraser to clean the three metal

contacts at the back of the battery. Place the

battery back into the charger. If the LED

indicator continues to flash red, replace the

battery.

b. A standard battery may require 90 minutes

to charge to 90% capacity. Even though new

batteries might prematurely indicate a full

charge (steady green LED), charge the

battery for 14 to 16 hours prior to initial use

for best performance.

LED color Status

1Turn the radio off.

2Place the battery, with or without the radio, in

the charger pocket.

• The charger LED indicates the charging

progress.

LED color Status

No LED Indication Battery inserted incorrectly

or battery not detected.

Steady Red Battery is in over night

charge mode. The battery is

fully charged after 11 hours.

01_Overview.fm Page 13 Friday, August 15, 2003 11:29 AM

English

RADIO OVERVIEW

BATTERY CHARGE STATUS

You can check battery charge status if your

dealer has preprogrammed one of the

programmable buttons. Hold down the

preprogrammed Battery Indicator button. The

charge status is shown by the color of the

radio’s LED indicator.

LED INDICATOR

Indicates power-up, transmit, receive, scan

monitor status, channel busy, Call Alert™

receive/transmit, Selective Call receive/

transmit, and battery status.

Battery

Level LED

Indicator

Good Green

Sufficient Yellow

Low Flashing Red

Very Low None

LED State/Color Indication

Radio Call

Red Transmitting

Flashing Red Receiving

Flashing Red Channel Busy

Scan

Flashing Green Scanning for activity

Call Alert

Flashing Yellow Indicates receiving a Call Alert

Selective Call

Flashing Yellow Indicates receiving a Selective

Call

Monitor/Open Squelch

Yellow While monitoring

Low Battery

Flashing Red

when transmitting Low battery level

01_Overview.fm Page 14 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

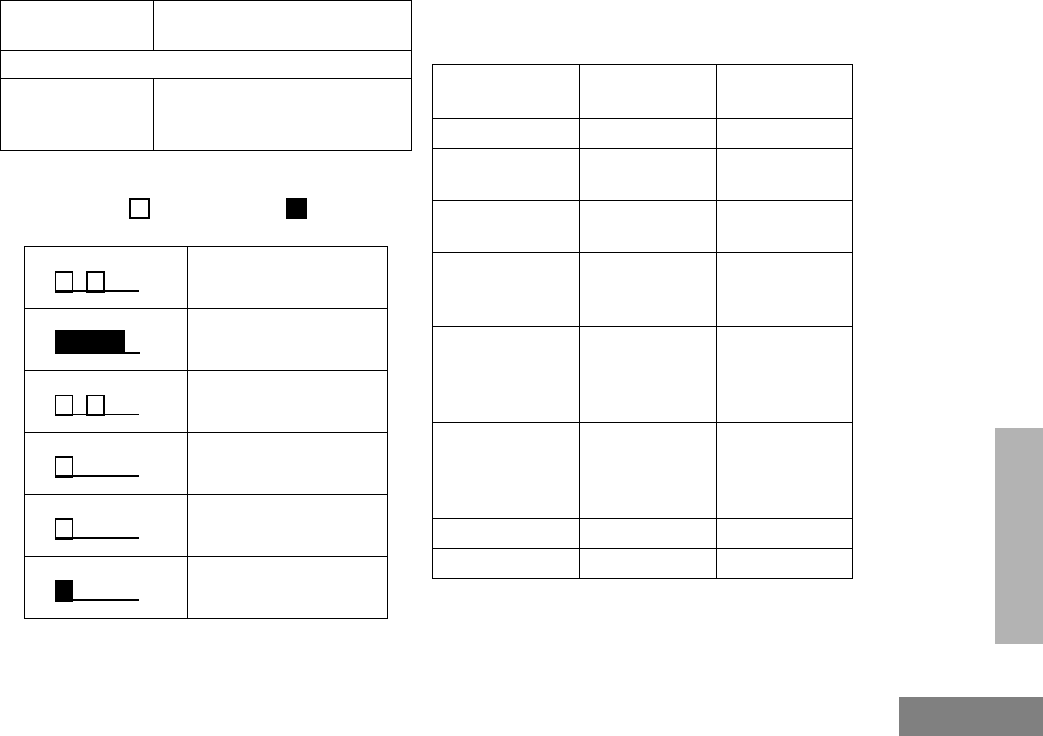

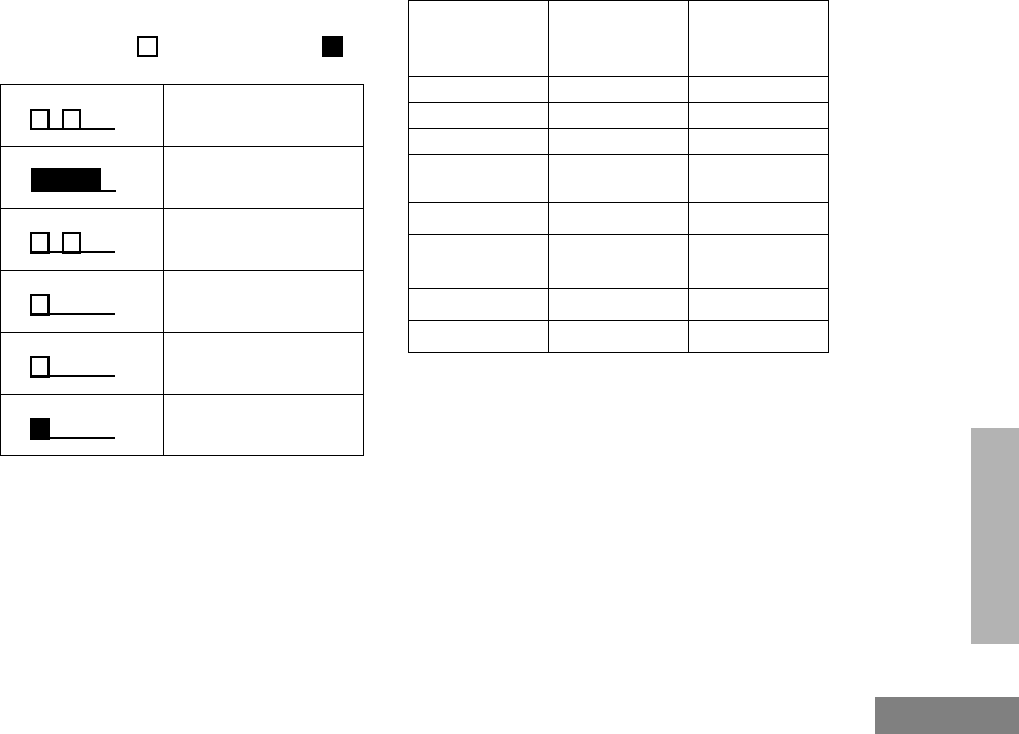

INDICATOR TONES

High pitched tone Low pitched tone

Some programmable buttons use tones to

indicate one of two modes:

Self Test Pass Tone

Self Test Fail Tone

Positive Indicator Tone

Negative Indicator Tone

Good Key Tone

Bad Key Tone

Programmable

Buttons

Positive

Indicator Tone Negative

Indicator Tone

Scan Start Stop

Power Level High Low

Squelch Tight Normal

Repeater/

Talkaround Does not use

repeater Uses repeater

VOX Enabled Disabled

Silent Monitor/

Open Squelch —Enabled

Option Board Enabled Disabled

Escalert Enabled Disabled

01_Overview.fm Page 15 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

PROGRAMMABLE BUTTONS

Your radio has two programmable buttons.

Your dealer can program these buttons as

shortcuts to various radio features.

Check with your dealer for a complete list of

functions your radio supports.

Programmable buttons include:

• The two side buttons (S1 and S2)

Some buttons can access up to two features,

depending on the type of button press:

•Short Press — quickly pressing and

releasing the programmable buttons.

•Long Press — pressing and holding the

programmable buttons for a minimum of

2.5 seconds.

•Hold Down — pressing and holding down

the programmable buttons while checking

status or making adjustments.

The table on page 17 summarizes the

programmable features available and shows

the page number where the feature is

explained.

In the “Button” column, have your dealer record

the name of the programmable button next to

the feature that has been programmed to it.

The dealer can use the abbreviations (S1, S2,)

shown in the radio illustration on page 7.

Also, where appropriate, have your dealer

indicate whether the button press requires a

short press, a long press, or needs to be held

down.

01_Overview.fm Page 16 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

Programmable Features

Feature Indicator Short Press Long Press Hold Down Page Button

Battery

Indicator LED — — Checks the bat-

tery charge

status. 14

Volume Set — — —

Sounds a tone

for adjusting the

radio’s volume

level.

Monitor —A long press initiates Monitor. A short

press cancels Monitor.

Monitors the

selected

channel for any

activity.

Repeater/

Talkaround —Toggles between using a repeater or

transmitting directly to another radio.†—21

Voice Operated

Transmission

(VOX) — Toggle VOX on and off.†—21

Escalert —Toggle escalert on and off.†—23

Squelch — Toggle squelch level between tight and

normal squelch.†—23

† This function is activated by EITHER a short OR a long press, but not both.

01_Overview.fm Page 17 Thursday, August 7, 2003 12:10 PM

English

RADIO OVERVIEW

Power Level — Toggle transmit power level between

High and Low power.†—23

Option Board — Toggle the option board on and off.†—23

Scan/Nuisance

Channel Delete —Starts or stops the

Scan operation.

Deletes a nuisance

channel while

scanning. —27,27

† This function is activated by EITHER a short OR a long press, but not both.

Programmable Features (Continued)

Feature Indicator Short Press Long Press Hold Down Page Button

01_Overview.fm Page 18 Thursday, August 7, 2003 12:10 PM

English

GETTING STARTED

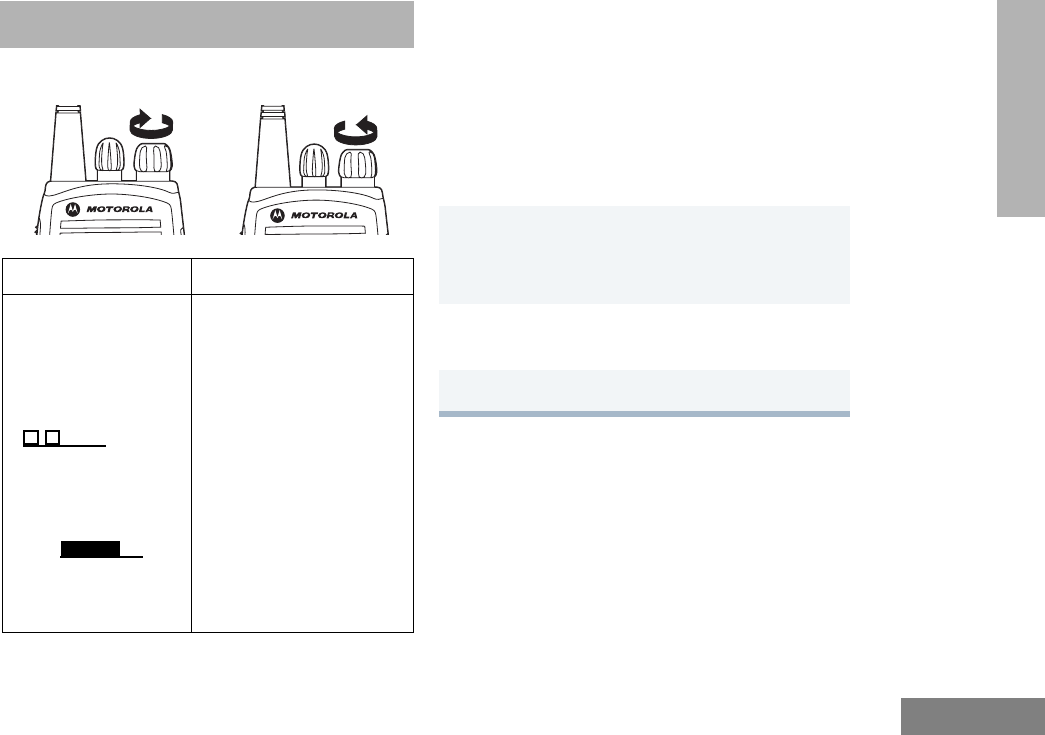

TURN THE RADIO ON OR OFF

ADJUST THE VOLUME

Turn the On/Off/Volume Control knob

clockwise to increase the volume, or

counterclockwise to decrease the volume.

–or–

Note: Your dealer can preprogram one of the

programmable buttons to Volume Set.

SELECT A RADIO CHANNEL

Your radio offers 16 channels.

To select a channel, turn the Channel

Selector knob clockwise or counterclockwise

until you reach the desired channel.

ON OFF

Rotate the On/Off/

Volume knob

clockwise. If power-up

is successful, you will

hear the Self-Test

Pass Tone

( ) and see

the LED flash green.

If the radio fails to

power up, you will

hear the Self Test Fail

Tone ( ).

The radio will need to

be returned for re-

programming.

Rotate the On/Off/

Volume knob counter-

clockwise until you hear a

click and the LED

indicator turn off.

1Hold down the Volume Set button (see

page 13).

• You will hear a continuous tone.

2Turn the On/Off/Volume knob to the desired

volume level.

3Release the Volume Set button.

02_GetStarted.fm Page 19 Thursday, August 7, 2003 12:10 PM

English

GETTING STARTED

RECEIVE

MONITOR

It is important to monitor for traffic before

transmitting to ensure that you do not “talk

over” someone who is already transmitting.

Permanent Monitor

1Turn your radio on.

2Adjust the radio’s volume (see page 19).

3Switch to the desired channel.

• Make sure the PTT button is released.

4Listen for voice activity.

• The LED indicator flashes red while your

radio is receiving.

5To respond, hold the radio vertically 1 to 2

inches (2.5 to 5cm) from your mouth. Press

the PTT button to talk; release it to listen.

1Press and hold the preprogrammed Monitor

button to access channel traffic.

• If no activity is present, you will hear “white

noise.”

2Once channel traffic has cleared, proceed

with your call by pressing the PTT button.

1A long press of the preprogrammed Monitor

button places the radio in Permanent Monitor

mode.

• You hear a good key tone.

2A short press of the Monitor button cancels

Permanent Monitor mode and returns the

radio to normal operation.

02_GetStarted.fm Page 20 Thursday, August 7, 2003 12:10 PM

English

GETTING STARTED

TRANSMIT

REPEATER OR TALKAROUND

MODE

Talkaround Mode enables you to communicate

with another radio when either:

• The repeater is not operating.

–or–

• Your radio is out of the repeater’s range but

within communicating distance of another

radio.

To Select either Repeater Mode or

Talkaround Mode

Press the preprogrammed Repeater/

Talkaround button (see page 13) to toggle

between Repeater Mode and Talkaround Mode.

VOX OPERATION

When hands-free operation is desired, your

radio can transmit by voice alone using the

VOX feature when you speak through an

accessory that is connected to your radio.

Connecting a VOX Headset

Enable or Disable VOX

To enable or disable VOX operation, press the

preprogrammed VOX button (see page 17).

Note: Pressing the PTT button disables VOX.

– or –

1Turn your radio on.

2Use the Channel Selector knob to select the

desired channel.

Note: Monitor for traffic before transmitting

to ensure that you do not “talk over”

someone who is already transmitting

3Hold the radio vertically 1 to 2 inches (2.5 to

5cm) from your mouth. Press the PTT button

to talk.

• The LED indicator lights steady red while

the call is being sent.

4Release the PTT to listen.

1Turn off your radio.

2Connect the VOX accessory to your radio and

turn the radio on.

02_GetStarted.fm Page 21 Thursday, August 7, 2003 12:10 PM

English

GETTING STARTED

You can select channels to enable or disable

VOX as preprogrammed by your dealer/

programmer.

ENABLE/DISABLE HEADSET

SIDETONE

Your dealer can program your radio so you can

hear your voice through a headset while you

speak.

VOX Headset

Non-VOX Headset with In-Line PTT

1Select a channel that has been

preprogrammed by your dealer to enable

VOX.

Note: Pressing the PTT button disables

VOX.

2Select a channel that has not been

preprogrammed by your dealer to disable

VOX.

1To enable the headset sidetone, turn off your

radio.

2Connect the VOX headset accessory to your

radio.

3Turn the radio on. During transmit, you will

hear your voice through the headset while

you speak.

4To disable the headset sidetone, turn off your

radio and turn the radio on again.

1To enable the headset sidetone, turn off your

radio.

2Connect the non-VOX accessory to your

radio.

3Press and hold the In-line PTT on your

headset.

4Turn the radio on and release the PTT once

the radio has completed start-up. During

transmit, you will hear your voice through the

headset while you speak.

5To disable the headset sidetone, turn off your

radio and turn the radio on again.

02_GetStarted.fm Page 22 Thursday, August 7, 2003 12:10 PM

English

GETTING STARTED

ESCALERT

You can program your radio to increase the

volume of the alarm tones when a radio call is

not answered.

Press the preprogrammed Escalert button

(see page 17).

SET SQUELCH LEVEL

Use this feature to filter out (unwanted) calls

and/or background noise. However, tightening

squelch could cause calls from remote

locations to be filtered out as well. In this case,

normal squelch may be more desirable.

Press the preprogrammed Squelch button

(see page 14) to toggle between tight and

normal squelch.

SET POWER LEVEL

Each channel in your radio has a predefined

transmit power level that can be changed.

To set the power level, press the

preprogrammed Power Level button (see

page 14) to toggle between low and high

power.

OPTION BOARD ON/OFF

Use this feature to enable or disable an option

board.

Press the preprogrammed Option Board

button (see page 14) to toggle the option board

02_GetStarted.fm Page 23 Thursday, August 7, 2003 12:10 PM

English

GETTING STARTED

Notes:

02_GetStarted.fm Page 24 Thursday, August 7, 2003 12:10 PM

English

RADIO CALLS

SELECTIVE RADIO INHIBIT

Your radio is equipped with a security feature

that can temporarily render the unit inoperative

when an inhibit signal is sent from the base

station.

This feature is commonly used to disable

radios:

• In case of theft

• For system control reasons

When your radio has been rendered

inoperative by the base station,all controls will

be inoperative except for the On/Off button and

the display shows INHIBIT.

RECEIVE A SELECTIVE CALL

When you receive a selective call:

• The LED indicator flashes yellow, if pro-

grammed by your dealer/programmer.

• You hear two high-pitched tones.

RECEIVE A CALL ALERT™ PAGE

When you receive a Call Alert page:

• The LED indicator flashes yellow, if pro-

grammed by your dealer/programmer.

• You hear four high-pitched tones.

To acknowledge the page, press and release

the PTT button; to cancel the page, press any

other key.

1To acknowledge the call, press and release the

PTT button.

2Press and hold the PTT button to talk; release

to listen.

03_RadioCall.fm Page 25 Thursday, August 7, 2003 12:11 PM

English

RADIO CALLS

Notes:

03_RadioCall.fm Page 26 Thursday, August 7, 2003 12:11 PM

English

SCAN

Your radio is equipped with the Scan feature,

which allows you to monitor multiple channels

for voice activity. The radio will stop on a

channel when it detects activity on it.

Your radio automatically switches to a channel,

within the scan list, when it detects activity.

• The LED indicator blinks green during scan

mode; it stops blinking when the radio

switches to an active channel.

There are two types of Scan available in your

radio:

•System Scan

• Auto Scan

TALKBACK

The Talkback feature allows you to respond to

a transmission while scanning. If transmission

is detected on a channel while scanning, the

radio will stop on that channel for a default

period of time after activity has ceased. This is

referred to as “hangtime”. During this hangtime

you may respond by pressing the PTT button.

Note: The LED scan indicator stops blinking

while the radio is in hangtime. If the

PTT button is not pressed after the

preprogrammed hangtime, the radio

returns to scanning channels.

START SYSTEM SCAN

Press the preprogrammed Scan button to start

scan (see page 18).

STOP SYSTEM SCAN

Press the preprogrammed Scan button to stop

System Scan (see page 14).

Note: Your dealer/programmer can prepro-

gram your radio when exiting System

Scan to automatically revert to the last

scan channel that had activity on it or

to automatically revert to the channel

where scan was initiated.

START AUTO SCAN

Auto Scan automatically starts scanning once

a channel with Auto Scan enabled is selected.

Select a channel that has been

preprogrammed for Auto Scan by your dealer/

programmer.

04_Scan.fm Page 27 Thursday, August 7, 2003 12:11 PM

English

SCAN

STOP AUTO SCAN

Select a channel that has not been

preprogrammed for Auto Scan by your dealer/

programmer.

DELETE A NUISANCE CHANNEL

Note: Your dealer/programmer must prepro-

gram a button to access this feature

(see page 18).

If a channel continually generates unwanted

calls or noise (a “nuisance” channel), you can

temporarily remove it from the scan list:

Restore Channels to the Scan List

1While the radio is on the Nuisance Channel,

press the preprogrammed Nuisance

Channel Delete button until you hear a tone.

2Release the Nuisance Channel Delete

button. The nuisance channel is deleted.

Note: You cannot temporarily delete the

channel that has been prepro-

grammed by your dealer/program-

mer as your designated scan

channel, a priority channel, or the

last remaining channel in the scan

list.

1Power off the radio. Once the radio is powered

on again, the deleted nuisance channels are

restored to the scan list.

– or –

1Press the preprogrammed Scan button to stop

the scan.

2Press the preprogrammed Scan button again

to start scanning again. The Deleted Nuisance

Channels are restored to the scan list.

– or –

1Select a channel that has not been

preprogrammed for scan by your dealer /

programmer to stop Scan. Once you return to

the original channel, the deleted nuisance

channels are restored to the scan list.

04_Scan.fm Page 28 Wednesday, August 20, 2003 4:52 PM

English

WARRANTY

LIMITED WARRANTY

MOTOROLA COMMUNICATION

PRODUCTS

I. WHAT THIS WARRANTY COVERS AND

FOR HOW LONG:

MOTOROLA INC. (“MOTOROLA”) warrants the

MOTOROLA manufactured Communication

Products listed below (“Product”) against defects

in material and workmanship under normal use

and service for a period of time from the date of

purchase as scheduled below:

PR400 Portable Units Two (2) Years

Product Accessories One (1) Year

Motorola, at its option, will at no charge either

repair the Product (with new or reconditioned

parts), replace it (with a new or reconditioned

Product), or refund the purchase price of the

Product during the warranty period provided it is

returned in accordance with the terms of this

warranty. Replaced parts or boards are warranted

for the balance of the original applicable warranty

period. All replaced parts of Product shall become

the property of MOTOROLA.

This express limited warranty is extended by

MOTOROLA to the original end user purchaser

only and is not assignable or transferable to any

other party. This is the complete warranty for the

Product manufactured by MOTOROLA.

MOTOROLA assumes no obligations or liability

for additions or modifications to this warranty

unless made in writing and signed by an officer

of MOTOROLA. Unless made in a separate

agreement between MOTOROLA and the

original end user purchaser, MOTOROLA does

not warrant the installation, maintenance or

service of the Product.

MOTOROLA cannot be responsible in any way

for any ancillary equipment not furnished by

MOTOROLA which is attached to or used in

connection with the Product, or for operation of

the Product with any ancillary equipment, and all

such equipment is expressly excluded from this

warranty. Because each system which may use

the Product is unique, MOTOROLA disclaims

liability for range, coverage, or operation of the

system as a whole under this warranty.

08_Warranty.fm Page 29 Thursday, August 7, 2003 12:11 PM

English

WARRANTY

II. GENERAL PROVISIONS:

This warranty sets forth the full extent of

MOTOROLA'S responsibilities regarding the

Product. Repair, replacement or refund of the

purchase price, at MOTOROLA’s option, is the

exclusive remedy. THIS WARRANTY IS GIVEN

IN LIEU OF ALL OTHER EXPRESS

WARRANTIES. IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATION, IMPLIED

WARRANTIES OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, ARE

LIMITED TO THE DURATION OF THIS LIMITED

WARRANTY. IN NO EVENT SHALL MOTOROLA

BE LIABLE FOR DAMAGES IN EXCESS OF

THE PURCHASE PRICE OF THE PRODUCT,

FOR ANY LOSS OF USE, LOSS OF TIME,

INCONVENIENCE, COMMERCIAL LOSS, LOST

PROFITS OR SAVINGS OR OTHER

INCIDENTAL, SPECIAL OR CONSEQUENTIAL

DAMAGES ARISING OUT OF THE USE OR

INABILITY TO USE SUCH PRODUCT, TO THE

FULL EXTENT SUCH MAY BE DISCLAIMED BY

LAW.

III. STATE LAW RIGHTS:

SOME STATES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES OR

LIMITATION ON HOW LONG AN IMPLIED

WARRANTY LASTS, SO THE ABOVE

LIMITATION OR EXCLUSIONS MAY NOT

APPLY.

This warranty gives specific legal rights, and there

may be other rights which may vary from state to

state.

IV. HOW TO GET WARRANTY SERVICE:

You must provide proof of purchase (bearing the

date of purchase and Product item serial

number) in order to receive warranty service and,

also, deliver or send the Product item,

transportation and insurance prepaid, to an

authorized warranty service location. Warranty

service will be provided by Motorola through one

of its authorized warranty service locations. If you

first contact the company which sold you the

Product (e.g., dealer or communication service

provider), it can facilitate your obtaining warranty

service. You can also call Motorola at 1-800-927-

2744 US/Canada.

08_Warranty.fm Page 30 Thursday, August 7, 2003 12:11 PM

English

WARRANTY

V. WHAT THIS WARRANTY DOES NOT

COVER:

A) Defects or damage resulting from use of the

Product in other than its normal and

customary manner.

B) Defects or damage from misuse, accident,

water, or neglect.

C) Defects or damage from improper testing,

operation, maintenance, installation,

alteration, modification, or adjustment.

D) Breakage or damage to antennas unless

caused directly by defects in material

workmanship.

E) A Product subjected to unauthorized

Product modifications, disassembles or

repairs (including, without limitation, the

addition to the Product of non-Motorola

supplied equipment) which adversely affect

performance of the Product or interfere with

Motorola's normal warranty inspection and

testing of the Product to verify any warranty

claim.

F) Product which has had the serial number

removed or made illegible.

G) Rechargeable batteries if:

1) any of the seals on the battery

enclosure of cells are broken or show

evidence of tampering.

2) the damage or defect is caused by

charging or using the battery in

equipment or service other than the

Product for which it is specified.

H) Freight costs to the repair depot.

I) A Product which, due to illegal or

unauthorized alteration of the software/

firmware in the Product, does not function in

accordance with MOTOROLA’s published

specifications or the FCC type acceptance

labeling in effect for the Product at the time

the Product was initially distributed from

MOTOROLA.

J) Scratches or other cosmetic damage to

Product surfaces that does not affect the

operation of the Product.

K) Normal and customary wear and tear.

VI. PATENT AND SOFTWARE PROVISIONS:

MOTOROLA will defend, at its own expense, any

suit brought against the end user purchaser to

the extent that it is based on a claim that the

Product or parts infringe a United States patent,

and MOTOROLA will pay those costs and

damages finally awarded against the end user

purchaser in any such suit which are attributable

to any such claim, but such defense and

payments are conditioned on the following:

08_Warranty.fm Page 31 Thursday, August 7, 2003 12:11 PM

English

WARRANTY

A) that MOTOROLA will be notified promptly in

writing by such purchaser of any notice of

such claim;

B) that MOTOROLA will have sole control of the

defense of such suit and all negotiations for

its settlement or compromise; and

C) should the Product or parts become, or in

MOTOROLA’s opinion be likely to become,

the subject of a claim of infringement of a

United States patent, that such purchaser

will permit MOTOROLA, at its option and

expense, either to procure for such

purchaser the right to continue using the

Product or parts or to replace or modify the

same so that it becomes non-infringing or to

grant such purchaser a credit for the Product

or parts as depreciated and accept its

return. The depreciation will be an equal

amount per year over the lifetime of the

Product or parts as established by

MOTOROLA.

MOTOROLA will have no liability with respect to

any claim of patent infringement which is based

upon the combination of the Product or parts

furnished hereunder with software, apparatus or

devices not furnished by MOTOROLA, nor will

MOTOROLA have any liability for the use of

ancillary equipment or software not furnished by

MOTOROLA which is attached to or used in

connection with the Product. The foregoing

states the entire liability of MOTOROLA with

respect to infringement of patents by the Product

or any parts thereof.

Laws in the United States and other countries

preserve for MOTOROLA certain exclusive rights

for copyrighted MOTOROLA software such as

the exclusive rights to reproduce in copies and

distribute copies of such Motorola software.

MOTOROLA software may be used in only the

Product in which the software was originally

embodied and such software in such Product

may not be replaced, copied, distributed,

modified in any way, or used to produce any

derivative thereof. No other use including, without

limitation, alteration, modification, reproduction,

distribution, or reverse engineering of such

MOTOROLA software or exercise of rights in

such MOTOROLA software is permitted. No

license is granted by implication, estoppel or

otherwise under MOTOROLA patent rights or

copyrights.

VII. GOVERNING LAW:

This Warranty is governed by the laws of the

State of Illinois, USA.

08_Warranty.fm Page 32 Thursday, August 7, 2003 12:11 PM

English

ACCESSORIES

Motorola offers a number of accessories to

enhance the productivity of your two-way radio.

Many of the available accessories are listed

below.

ANTENNAS

MISCELLANEOUS ACCESSORIES

BATTERIES

CARRY ACCESSORIES

NAD6502 VHF Heliflex Antenna 14cm,

146-174 MHz

HAD9742 VHF Stubby Antenna, 9cm,

146-162 MHz

HAD9743 VHF Stubby Antenna, 9cm,

162-174 MHz

NAE6522 UHF Heliflex Stubby Antenna 9cm,

438-470 MHz

NAE6483 Flexible Whip Antenna, 403-520 MHz

8505816K26 UHF Heliflex Stubby, 470-520 MHz

5886627Z01 Antenna Adapter

RLN5500 Accessory Retainer Kit

NNTN4496_R NiCd, 1100 mAh

NNTN4497_R Li-lon, 1800 mAh

NNTN4851_R NiMH, 1400 mAh

NNTN4852_R NiMH FM, 1300 mAh

NNTN4970_R Slim Li-Ion, 1600 mAh

RLN5498 Hard Leather Case with Belt Loop

RLN5496 Hard Leather Case, Full DTMF 2-1/2

with 2-1/2 inch Swivel Belt Loop

RLN5497 Hard Leather Case, Full DTMF with

3 inch Swivel Belt Loop

HLN8255 3 inch Spring Action Belt Clip

NTN5243 Shoulder Strap for Hard Leather

Cases (attaches to D-Shaped Rings

on case)

HLN6602 Universal Chest Pack

RLN4570 Break-A-Way Chest Pack

1505596Z02 Replacement Strap for HLN6602

Universal Chest Pack

09_Accessory.fm Page 33 Tuesday, September 30, 2003 4:29 PM

English

ACCESSORIES

CHARGERS

HEADSETS

WPLN4138 Rapid Desktop Charger w/US NA

Plug

WPLN4155 Slow Desktop Charger w/US NA Plug

WPLN4161 Multi-Unit Rapid Charger w/US NA

Cord

RLN5411 Ultra-Lite Breeze Behind the Head

Headset

PMMN4001 Earset with Flexible Boom

Microphone

HMN9013 Lightweight Headset w/o In-line PTT

RMN4016 Lightweight Headset with In-line PTT

RLN5238 Lightweight Headset with In-line PTT,

NFL Style

HMN9021 Medium Weight Over the Head Dual

Muff Headset

HMN9022 Medium Weight Behind the Head

Dual Muff Headset

BDN6647 Medium Weight Single Speaker

Headset

BDN6648 Heavy Duty Dual Muff Headset with

Noise Canceling Microphone

5080371E66 Replacement Ear Pad for BDN6647

RMN5015 Heavy Duty Dual Muff Racing

Headset (requires RKN4090

Headset Adapter Cable)

REX4648 Ear Pad and Windscreen Kit

RKN4090 Adapter Cable for use with RMN5015

Racing Headset

RMN4051 2-Way Hard Hat Mount, Black, Noise

Reduction Rating (22db) (requires

RKN4094 Adapter Cable)

RMN4054 Receive-Only Hard Hat Mount

Headset with 3.5mm Right Angle

Plug

RMN4055 Receive-Only Headband Style

Headset with 3.5mm Right Angle

Plug

HLN9133 VOX Adapter Kit (for use with

Headsets only)

RKN4094 In-Line PTT Adapter for use with

headsets RMN4051, RMN4052, and

RMN4053 only)

PMLN4445 Ultra-Light Heaset with Boom

Microphone

09_Accessory.fm Page 34 Thursday, August 14, 2003 2:35 PM

English

ACCESSORIES

SURVEILLANCE ACCESSORIES

HMN9752 Earpiece with Volume Control,

1-Wire (plastic earloop) (Beige)

HMN9727 Earpiece without Volume Control,

1-Wire (plastic earloop) (Beige)

RLN4894 Earpiece without Volume Control,

1-Wire (plastic earloop) (Black)

HMN9754 Earpiece with Microphone & PTT

Combined, 2-Wire (Beige)

RLN4895 Earpiece with Microphone & PTT

Combined, 2-Wire (Black)

RLN5198_P Earpiece with Microphone & PTT

Combined (Black) including Low

Noise Kit, 2-Wire Surveillance Kit w/

Clear Comfortable Acoustic Tube

(includes NTN8371)

BDN6720 Flexible Ear Receiver (receive only)

PMLN4443 Flexible Ear Receiver with

Microphone & PTT Combined

HMN9036 Earbud with Microphone & PTT

Combined, 2-Wire (Black)

PMLN4294 Earbud with Microphone & PTT

Combined

PMLN4442 Earbud with Microphone & PTT

Combined

HLN9132 Earbud Single Wire Receive Only

(Black)

NTN8370 Extreme Noise Kit

5080384T72 Replacement Noise Attenuating Plug

for NTN8370

NTN8371 Low Noise Kit

RLN4760 Small Custom Clear Earpiece,

Right Ear

RLN4763 Small Custom Clear Earpiece,

Left Ear

RLN4761 Medium Custom Clear Earpiece,

Right Ear

RLN4764 Medium Custom Clear Earpiece,

Left Ear

RLN4762 Large Custom Clear Earpiece,

Right Ear

RLN4765 Large Custom Clear Earpiece,

Left Ear

BDN6646 Standard 95 dB Ear Microphone with

PTT Interface Module

BDN6706 Standard 95 dB Ear Microphone with

VOX & PTT Interface Module

0180358B38 Ring PTT Switch for Ear Microphone

System

0180300E83 Body PTT Switch for Ear Microphone

System

09_Accessory.fm Page 35 Thursday, August 14, 2003 2:35 PM

English

ACCESSORIES

REMOTE SPEAKER MICROPHONES

MISCELLANEOUS

HMN9030 Remote Speaker Microphone

RLN4904 Microphone Jacket for HMN9030

HKN9094 Replacement Cord for HMN9030

PMMN4008 Remote Speaker Microphone

TDN9327 Portable Radio Hanger

TDN9373 Portable Radio Hanger

09_Accessory.fm Page 36 Friday, August 15, 2003 1:56 PM

Turn the Radio On or Off

1. Rotate the On/Off/Volume knob clockwise. You will hear the self-test pass tone

and see the LED indicator flash green.

2. Rotate the On/Off/Volume knob counterclockwise until you hear a click

and the LED indicator turn off.

Adjust the Volume

1. Turn the On/Off/Volume knob clockwise to increase the volume, or coun-

terclockwise to decrease the volume.

Select a Radio Channel

1. Turn the Channel Selector knob clockwise or counterclockwise until you

reach the desired channel.

Receive

1. Turn radio on and adjust volume to the desired level.

2. Select desired channel.

3. Listen for voice acitivity. The LED indicator flashes red while your radio is

receiving.

Transmit

1. Hold the radio vertically 1 to 2 inches (2.5 to 5 cm) from your mouth. Press

the PTT button to talk. The LED indicator lights steady red while the call is

being sent.

2. Release PTT button to listen.

Start or Stop System Scan

1. Press the preprogrammed Scan button to start scan. The LED indictor

blinks green during scan operation.

2. Press the preprogramed Scan button again to stop scan.

Start or Stop Auto Scan

1. Select a channel that has been preprogrammed for Auto Scan by your

dealer/programmer.

2. Select a channel that has not been preprogrammed for Auto Scan by your

dealer/programmer.

Delete a Nuisance Channel During Scanning

1. While radio is on a nuisance channel, hold down preprogrammed

Nuisance Delete button until you hear a tone.

2. Release Nuisance Delete button.

PR400™ Quick Reference Card

Record the functions for your radio’s programmable buttons in the table

provided below. For further information, see page 12 of this User Guide.

Microphone/

PTT

LED

Indicator

Channel Selector Knob

On/Off/Volume Knob

Side Button 1

(Programmable)

Side Button 2

(Programmable)

Speaker

Button Function Short Press Long Press Hold Down Page

10_QR-Card_non_display.fm Page 61 Thursday, August 7, 2003 12:13 PM

Restore Channels to the Scan List

Power off the radio then turn it on. – OR – Press the preprogrammed Scan button

to stop the scan. The Deleted Nuisance Channels are restored to the scan list.

– OR – Select a channel that has not been preprogrammed by your dealer/

programmer to stop Scan. Once you return to the original channel, the deleted

nuisance channels are restored to the scan list.

LED Indicators

Audio Indicators for Programmable Buttons

You can check battery charge status if your dealer has preprogrammed

one of the programmable buttons. Hold down the preprogrammed Bat-

tery Indicator button. The charge status is shown on the display.

LED State/Color Indication

Radio Call

Red Transmitting

Flashing Red Receiving

Flashing Red Channel Busy

Scan

Flashing Green Scanning for activity

Call Alert

Flashing Yellow Indicates receiving a Call Alert

Selective Call

Flashing Yellow Indicates receiving a Selective Call

Sticky Monitor/Open Squelch

Yellow While monitoring

Programmable Buttons Positive

Indicator Tone Negative

Indicator Tone

Scan Start Stop

Power Level High Low

Squelch Tight Normal

Repeater/Talkaround Does not use

repeater Uses repeater

VOX Enabled Disabled

Silent Monitor/Open Squelch – Enabled

Option Board Enabled Disabled

Escalert Enabled Disabled

Battery Level LED Indicator

Good Green

Sufficient Yellow

Low Flashing Red

Very Low None

10_QR-Card_non_display.fm Page 62 Thursday, August 7, 2003 12:13 PM

DROITS D’AUTEUR DU LOGICIEL

INFORMATIQUE

Les produits Motorola décrits dans ce manuel

peuvent inclure des programmes informatiques

Motorola protégés par les droits d’auteurs et

stockés dans les mémoires des semi-

conducteurs ou autres supports. La législation

des États-Unis et celle d’autres pays confère à

Motorola certains droits exclusifs pour les

programmes informatiques protégés par les

droits d’auteur y compris, mais sans en exclure

d’autres, le droit exclusif de copier ou de

reproduire, sous quelque forme que ce soit, le

programme informatique protégé par les droits

d’auteur. En conséquence, aucun programme

informatique Motorola protégé par les droits

d’auteurs et contenu dans les produits

Motorola décrits dans ce manuel ne peut être

copié, reproduit, modifié, décompilé ni

distribué sous quelque forme que ce soit sans

la permission écrite expresse de Motorola. De

plus, l’achat de produits Motorola ne confère,

de façon directe ou par inférence, préclusion

ou autre, aucune licence dans le cadre des

droits d’auteur, ni aucun brevet ou demande de

brevet de Motorola, excepté pour la licence

d’utilisation normale non-exclusive qui découle

de l’effet de la loi dans la vente d’un produit.

TABLE DES

MATIÈRES

Français

TABLE DES MATIÈRES

Droits d’auteur du logiciel

informatique . . . . . . . . . . . . . . face intérieure

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sécurité du produit et conformité aux normes

d’exposition à l’énergie de radiofréquence

(RF). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . 5

Systèmes de radio conventionnels . . . . . . . . 5

Fonctions de la radio PR400™ . . . . . . . . . . . 5

Fonctions générales de la radio. . . . . . . . 5

Fonctions de signalisation . . . . . . . . . . . . 5

Schéma de la radio . . . . . . . . . . . . . . . . . . . 7

Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . 8

Installation de la batterie . . . . . . . . . . . . . 8

Retrait de la batterie. . . . . . . . . . . . . . . . . 8

Installation de l’antenne . . . . . . . . . . . . . . 9

Retrait de l’antenne . . . . . . . . . . . . . . . . . 9

Installation de la pince de ceinture. . . . . 10

Retrait de la pince de ceinture . . . . . . . . 10

Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Chargement de la batterie . . . . . . . . . . . 11

Chargeur mural . . . . . . . . . . . . . . . . . . . . . . 12

Chargeurs de table . . . . . . . . . . . . . . . . . . . .12

Chargeur rapide . . . . . . . . . . . . . . . . . . .12

Chargeur lent. . . . . . . . . . . . . . . . . . . . . .13

État de charge de la batterie . . . . . . . . . . . .14

Voyant DEL . . . . . . . . . . . . . . . . . . . . . . . . .14

Tonalités . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Touches programmables . . . . . . . . . . . . . . .16

Mise en route . . . . . . . . . . . . . . . . . . . . . . .19

Mise sous tension et hors tension de la

radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Réglage du volume. . . . . . . . . . . . . . . . . . . .20

Sélection d’un canal radio . . . . . . . . . . . . . .20

Réception . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Surveillance . . . . . . . . . . . . . . . . . . . . . . . . .20

Surveillance permanente. . . . . . . . . . . . .21

Transmission . . . . . . . . . . . . . . . . . . . . . . . .21

Mode Répéteur ou Conversation directe . . .22

Fonctionnement en mode VOX . . . . . . . . . .22

Connexion d’un casque VOX. . . . . . . . . .22

Activation ou désactivation de la

fonction VOX . . . . . . . . . . . . . . . . . . . .22

Activation/Désactivation de l’effet local du

casque . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Casque VOX . . . . . . . . . . . . . . . . . . . . . .23

Casque autre que VOX avec PTT en

ligne . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Français

TABLE DES

MATIÈRES

Escalert. . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Sélection du niveau de réglage silencieux . .24

Réglage du niveau de puissance . . . . . . . . .24

Activation et désactivation de la carte

d’option . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Appels radio . . . . . . . . . . . . . . . . . . . . . . . .25

Blocage sélectif de la radio. . . . . . . . . . . . . .25

Réception d’un appel sélectif . . . . . . . . . . . .25

Réception d’un signal Call Alert™ . . . . . . . .25

Balayage . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Réponse . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Lancement du balayage système. . . . . . . . .27

Arrêt du balayage système. . . . . . . . . . . . . .27

Lancement du balayage automatique. . . . . .28

Arrêt du balayage automatique. . . . . . . . . . .28

Suppression d’un canal parasite. . . . . . . . . .28

Rétablissement de canaux dans la liste

de balayage . . . . . . . . . . . . . . . . . . . . .28

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Garantie limitée. . . . . . . . . . . . . . . . . . . . . . .31

Accessoires . . . . . . . . . . . . . . . . . . . . . . . .37

Antennes . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Adaptateur audio . . . . . . . . . . . . . . . . . . . . .37

Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Accessoires de transport . . . . . . . . . . . . . . . 37

Chargeurs . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Casques . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Accessoires de surveillance. . . . . . . . . . . . . 39

Microphones-haut-parleur à distance. . . . . . 40

Divers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

SÉCURITÉ

Français

SÉCURITÉ

SÉCURITÉ DU PRODUIT ET

CONFORMITÉ AUX NORMES

D’EXPOSITION À L’ÉNERGIE DE

RADIOFRÉQUENCE (RF)

ATTENTION!

L’usage de cette radio doit être

exclusivement professionnel,

conformément au règlement du FCC

(Conseil fédéral américain des

communications) relatif à l’exposition à

l’énergie de radiofréquence. Avant d’utiliser

ce produit, lisez les informations relatives à

l’exposition aux RF, ainsi que le mode d’emploi

contenus dans la brochure Normes de sécurité

et exposition à l’énergie de RF fournie avec la

radio (référence de publication Motorola

68P81095C98) afin d’assurer sa conformité

aux limites d’exposition à l’énergie de

radiofréquence.

Pour obtenir une liste des antennes, batteries

et autres accessoires agréés Motorola, visitez

le site Web suivant sur lequel sont répertoriés

les accessoires agréés :

http://www.motorola.com/cgiss/index.shtml

Avant d’utiliser ce produit, lisez

les instructions d’utilisation

sécuritaire dans la brochure

Normes de sécurité et exposition

à l’énergie de RF fournie avec

votre radio.

Précaution

Français

SÉCURITÉ

Notes :

INTRODUCTION

Français

INTRODUCTION

SYSTÈMES DE RADIO

CONVENTIONNELS

L’expression « Systèmes de radio

conventionnels » fait généralement référence

aux communications d’unité à unité à travers

un canal unique. Les systèmes conventionnels

permettent également aux utilisateurs de radio

d’étendre la couverture de communication en

passant leurs messages par un répéteur

servant de relais. Pour assurer une utilisation

coordonnée entre plusieurs utilisateurs,

chacun d’eux doit surveiller le canal ou le

répéteur avant de transmettre, afin de vérifier

que le système n’est pas occupé.

FONCTIONS DE LA RADIO PR400™

Fonctions générales de la radio

• 16 canaux

• 2 touches de fonction programmables

•Capacité d'extension au moyen de cartes

d'optins

• Verrouillage d’un canal occupé

• Paramètres de puissance Haute/Basse

• Temporisateur de délai de transmission

• Surveillance et surveillance permanente

• Balayage du système avec 2 niveaux de

priorité et balayage inversé

Fonctions de signalisation

• Signalisation MDC 1200

• Signalisation Quik-Call II

• Signalisation DTMF

- Décodage du

blocage sélectif

de la radio

- Décodage de

l’ID de

transmission

- Décodage d’un

avis d’appel - Décodage d’un

appel sélectif

- Encodage de

l’ID de

transmission

DTMF

00_Introduction.fm Page 5 Wednesday, September 24, 2003 5:21 PM

Français

INTRODUCTION

Notes :

SCHÉMA DE LA

RADIO

Français

SCHÉMA DE LA RADIO

Antenne

Bouton de

transmission

(PTT)

Touche latérale 1

(programmable)

Touche latérale 2

(programmable)

Connecteur

d’accessoires

avec capot

antipoussière

Microphone/

Haut-parleur

Voyant DEL

Bouton Sélecteur

de canal

Bouton Marche/

Arrêt/Volume Pince de

ceinture

Français

SCHÉMA DE LA

RADIO

ACCESSOIRES

Installation de la batterie

Retrait de la batterie

1Disposez la batterie dans l’axe des rails situés

au dos de la radio (à environ 13 mm de la

partie supérieure de la radio).

2Appuyez fermement la batterie contre la radio et

faites coulisser la batterie vers le haut jusqu’au

déclic du loquet.

3Faites glisser le loquet de la batterie situé au bas

de la radio en position de verrouillage.

1Si la radio est allumée, éteignez-la (voir page

19).

2Faites glisser le loquet de la batterie en

position de déverrouillage. Dégagez le loquet

en le poussant vers le bas tout en le

maintenant vers la partie avant de la radio.

3Une fois le loquet de la batterie déverrouillé,

faites coulisser la batterie du haut vers le bas

de la radio d’environ 13 mm. Une fois que vous

avez dégagé la batterie des rails, soulevez-la

afin de l’enlever directement de la radio.

Loquet de la batterie

Verrouillé

Déverrouillé

SCHÉMA DE LA

RADIO

Français

Installation de l’antenne Retrait de l’antenne

Tournez l’antenne dans le sens des aiguilles

d’une montre pour la fixer.

Tournez l’antenne dans le sens inverse des

aiguilles d’une montre pour l’enlever.

Français

SCHÉMA DE LA

RADIO

Installation de la pince de ceinture Retrait de la pince de ceinture

1Alignez les rainures de la pince de ceinture

sur celles de la batterie.

2Poussez sur la pince jusqu’à ce que vous

entendiez un clic.

1À l’aide d’une clé, appuyez sur le taquet de

dégagement de la pince en direction

opposée de la batterie pour libérer la pince

de ceinture.

2Faites coulisser la pince vers le haut pour

l’enlever.

Taquet de dégagement

de la pince de ceinture

SCHÉMA DE LA

RADIO

Français

BATTERIE

Chargement de la batterie

Cette radio fonctionne avec une batterie

rechargeable au nickel-cadmium (NICd), au

nickel-hydrure métallique (NiMH), ou au

lithium-ion (Li-Ion). Pour une capacité et une

performance optimales de la batterie, chargez-

la avant chaque utilisation. La batterie a été

spécialement conçue pour être utilisée avec un

chargeur Motorola. Le fait de charger la

batterie dans un appareil autre que Motorola

peut endommager la batterie et en annuler la

garantie.

Remarque : Lors de la charge d’une batterie

fixée à une radio, éteignez la radio pour

assurer une charge complète.

Dans la mesure du possible, la batterie doit

être conservée à environ 25 °C (77 °F)

(température de la pièce). Charger une

batterie froide (en dessous de 10 °C [50 °F])

peut provoquer une fuite d’électrolyte et

finalement entraîner une panne de la batterie.

Charger une batterie chaude (au-dessus de

35 °C [95 °F]) réduit la capacité de décharge

de la batterie, ce qui affecte les performances

de la radio. Les chargeurs de batterie rapides

Motorola sont dotés d’un circuit de détection

de température permettant d’assurer que les

batteries sont bien chargées dans les limites

de température ci-haut mentionnées.

Si la batterie est neuve ou que son niveau de

charge est très faible, vous devez la charger

avant de pouvoir l’utiliser. Lorsque le niveau de

charge de la batterie est bas et que la radio est

en mode de transmission, le voyant DEL rouge

clignote. Dès que vous relâchez le bouton PTT,

une tonalité d’alerte se fait entendre.

Remarque : Les batteries sont expédiées non-

chargées depuis l’usine. Quel que soit

l’état de la batterie indiqué par le

chargeur, il est toujours préférable de

charger une nouvelle batterie pendant

14 à 16 heures, avant sa première

utilisation.

Remarque : N’utilisez pas le chargeur mural en

même temps que le chargeur de table.

Français

SCHÉMA DE LA

RADIO

CHARGEUR MURAL

Remarque : N’utilisez pas le chargeur mural si

vous utilisez des batteries au lithium-ion

(Li-Ion) ou au nickel-hydrure métallique

(NiMH). Le chargeur mural est

exclusivement réservé aux batteries au

nickel-cadmium (NiCd).

Pour charger la batterie :

CHARGEURS DE TABLE

Chargeur rapide

1Éteignez la radio.

2Soulevez le capot antipoussière afin

d’exposer le connecteur d’accessoire audio.

3Insérez l’adaptateur de charge dans le

connecteur d’accessoire.

4Branchez l’adaptateur de charge dans une

prise électrique.

• Le voyant DEL rouge de l’adaptateur de

charge rest allumé tant que le chargeur

est branché dans une prise électrique.

Remarque : Ne laissez pas le chargeur

connecté à la radio s’il n’est pas

branché dans une prise électrique.

5Débranchez le chargeur de la prise électrique

et de la radio au bout de 10 heures.

Remarque : Après la charge initiale de 14 à

16 heures, ne chargez pas la batterie

plus de 10 heures.

1Éteignez la radio.

2Placez la batterie, avec ou sans la radio, dans

le logement du chargeur.

• Le voyant DEL du chargeur indique la

progression de la charge.

Couleur du voyant

DEL État

Aucune indication

du voyant DEL

Batterie mal insérée ou

batterie non détectée.

Clignotement vert

unique

Mise sous tension du

chargeur réussie.

Rouge clignotantaLa batterie ne se charge

pas ou il y a un mauvais

contact.

SCHÉMA DE LA

RADIO

Français

Une liste des batteries et des chargeurs de

batterie agréés Motorola figure à la page 38.

Les chargeurs répertoriés dans cette liste ne

chargent que les batteries agréées Motorola. Il

est possible que d’autres types de batteries ne

puissent pas être chargés.

Chargeur lent

Rouge fixe La batterie est en mode de

charge rapide.

Jaune clignotant La batterie est dans le

chargeur mais en attente

d’être chargée. La

température de la batterie

est trop élevée ou trop

basse. Il se peut que la

tension électrique soit

inférieure au niveau-seuil

prédéterminé pour la

charge.

Vert clignotantbBatterie chargée à 90 % (ou

plus). Chargement en

régime d’entretien.

Vert Batterie complètement

chargée.

a. Sortez la batterie du chargeur et utilisez la

gomme d’un crayon pour nettoyer les trois

contacts métalliques situés derrière la

batterie. Replacez la batterie dans le

chargeur. Si le voyant DEL rouge continue à

clignoter, remplacez la batterie.

Couleur du voyant

DEL État b. Une batterie standard peut mettre 90

minutes à charger à 90 % de sa capacité.

Même si les batteries neuves indiquent

prématurément une pleine charge (voyant

DEL vert fixe), chargez la batterie pendant

14 à 16 heures avant une première utilisation

afin d’en optimiser les performances.

1Éteignez la radio.

2Placez la batterie, avec ou sans la radio, dans

le logement du chargeur.

• Le voyant DEL du chargeur indique la

progression de la charge.

Couleur du voyant

DEL État

Aucune indication

du voyant DEL

Batterie mal insérée ou

batterie non détectée.

Français

SCHÉMA DE LA

RADIO

ÉTAT DE CHARGE DE LA

BATTERIE

Vous pouvez vérifier l’état de charge de la

batterie si votre dépositaire a préprogrammé

l’une des touches programmables. Appuyez

sur la touche préprogrammée Indicateur de

batterie et maintenez-la enfoncée. L’état de

charge est indiqué par la couleur du voyant

DEL de la radio.

VOYANT DEL

Indique l’état de mise sous tension, de

transmission, de réception, l’état du balayage

de surveillance, l’activité des canaux, la

réception et la transmission d’avis d’appel Call

Alert™, la réception et la transmission d’appels

sélectifs et l’état de la batterie.

Rouge fixe La batterie est en mode de

charge nocturne. La batterie

est complètement chargée

au bout de 11 heures.

Niveau de

charge

Voyant

DEL

Correct Vert

Passable Jaune

Faible Rouge clignotant

Très faibl e Aucu n

Couleur du voyant

DEL État

État/Couleur du

DEL Indication

Appel radio

Rouge En cours de transmission

Rouge clignotant En cours de réception

Rouge clignotant Canal occupé

Balayage

Vert clignotant Recherche d’activités en cours

Avis d’appel

Jaune clignotant

Indique la réception d’un avis

d’appel

Appel sélectif

Jaune clignotant Indique la réception d’un appel

sélectif

Surveillance/Réglage silencieux ouvert

Jaune Pendant la surveillance

SCHÉMA DE LA

RADIO

Français

TONALITÉS

Tonalité aiguë Tonalité grave

Certaines touches programmables utilisent

des tonalités pour indiquer l’un des deux

modes :

Batterie faible

Rouge clignotant

pendant la

transmission

Niveau de batterie faible

Tonalité de succès du

diagnostic

Tonalité d’échec du

diagnostic

Tonalité positive

Tonalité négative

Tonalité de touche

correcte

Tonalité de touche

incorrecte

État/Couleur du

DEL Indication

Touches

programmables

Tonalité

positive

Tonalité

négative

Balayage Lancer Arrêter

Niveau de

puissance Haute Basse

Réglage

silencieux Fermé Normal

Répéteur/

Conversation

directe

Communique

sans répéteur

Utilise le

répéteur

VOX

(transmission

commandée par

la voix)

Activée Désactivé

Surveillance

silencieuse/

Réglage

silencieux ouvert

—Activé

Carte d'option Activée Désactivée

Escalert Activée Désactivée

Français

SCHÉMA DE LA

RADIO

TOUCHES PROGRAMMABLES

Votre radio possède deux touches

programmables. Votre dépositaire peut

programmer ces touches pour activer

directement plusieurs fonctions de la radio.

Contactez votre dépositaire pour obtenir une

liste complète des fonctions qu’offre votre

radio.

Les touches programmables comprennent :

• les deux touches latérales (S1 et S2).

Certaines touches peuvent commander

jusqu’à deux fonctions, selon le mode de

pression utilisé :

•Pression courte : les touches programmables

sont brièvement enfoncées puis relâchées.

•Pression longue : la pression sur les touches

programmables est maintenue pendant au

moins 2,5 secondes.

•Pression continue : les touches

programmables sont maintenues enfoncées

pendant la vérification d’un état ou l’exécution de

réglages.

Le tableau de la page 17 résume les fonctions

programmables disponibles et indique le

numéro de page correspondant à l’explication

de la fonction.

Demandez à votre dépositaire d’inscrire dans

la colonne « Touche » le nom de la touche

programmable à côté de la fonction qui lui est

assignée.

Le dépositaire peut utiliser les abréviations

(S1, S2) indiquées dans le schéma de la radio

page 7.

S’il y a lieu, demandez-lui d’inscrire également

le mode de pression requis sur la touche

(pression courte, pression longue, pression

continue).

SCHÉMA DE LA

RADIO

Français

Touches programmables

Fonction Voyant Pression courte Pression longue Pression

continue Page Touche

Indicateur de

de batterie DEL — — Vérifie la charge

de la batterie. 14

Réglage Volume — — —

Émet une

tonalité pour le

réglage du

volume de la

radio.

Surveillance —Une pression longue lance la

surveillance. Une pression courte

annule la surveillance.

Surveille le

canal

sélectionné à la

recherche d’une

activité

quelconque.

Répéteur/

Conversation

directe

—Alterne entre l’utilisation d’un répéteur

et la transmission directe vers une autre

radio.†—22

Transmission

commandée par

la voix (VOX)

— Active et désactive la fonction VOX.†—22

† Cette fonction est activée SOIT par une pression courte, SOIT par une pression longue, mais pas les

deux en même temps.

Français

SCHÉMA DE LA

RADIO

Escalert —Active et désactive la fonction Escalert.†—23

Réglage

silencieux —Alterne entre le niveau de réglage

silencieux Fermé et Normal.†—24

Niveau de

puissance —Alterne entre puissance d’émission

Haute et Basse.†—24

Carte d’Option — Active ou désactive la carte d’option.†—24

Balayage/

Suppression

d’un canal

parasite

—

Lance ou arrête le

processus de

balayage.

Supprime un canal

parasite au cours

du balayage.

— 27,28

† Cette fonction est activée SOIT par une pression courte, SOIT par une pression longue, mais pas les

deux en même temps.

Touches programmables (Suite)

Fonction Voyant Pression courte Pression longue Pression

continue Page Touche

MISE EN ROUTE

Français

MISE EN ROUTE

MISE SOUS TENSION ET HORS

TENSION DE LA RADIO

MARCHE ARRÊT

Tournez le bouton

Marche/Arrêt/

Réglage volume

dans le sens des

aiguilles d’une

montre. Si la mise

sous tension

s'effectue

normalement, la

tonalité de succès du

diagnostic

() se fait

entendre et le voyant

DEL vert clignote.

Si la mise sous

tension de la radio

échoue, la tonalité

d’échec du diagnostic

se fait entendre

( ). La radio

devra alors être

retournée pour être

reprogrammée.

Tournez le bouton

Marche/Arrêt/Réglage

volume dans le sens

contraire des aiguilles

d’une montre jusqu’à ce

que vous entendiez un clic

et que le voyant DEL

s’éteigne.

Français

MISE EN ROUTE

RÉGLAGE DU VOLUME

Tournez le bouton Marche/Arrêt/Réglage

volume dans le sens des aiguilles d’une

montre pour augmenter le volume ou dans le

sens contraire pour le baisser.

–ou–

Remarque : Votre dépositaire peut préprogrammer

l’une des touches programmables sur

Réglage volume.

SÉLECTION D’UN CANAL RADIO

La radio offre 16 canaux.

Pour sélectionner un canal, tournez le bouton

Sélecteur de canal dans le sens des aiguilles

d’une montre ou en sens inverse jusqu’à ce

que vous atteigniez le canal souhaité.

RÉCEPTION

SURVEILLANCE

Il est important de surveiller le trafic avant de

transmettre afin de vérifier que vous ne

« couvrez » pas la voix d’une transmission

déjà en cours.

1Maintenez la touche Réglage volume

enfoncée (voir page 7).

• Une tonalité continue se fait entendre.

2Tournez le bouton Marche/Arrêt/Volume

jusqu’au niveau de volume souhaité.

3Relâchez la touche Réglage volume.

1Allumez la radio.

2Réglez le volume de la radio (voir page 20).

3Trouvez le canal souhaité.

• Vérifiez que le bouton de transmission

PTT n’est pas enfoncé.

4Écoutez pour détecter une activité vocale

quelconque.

• Le voyant DEL rouge clignote pendant la

réception.

5Pour répondre, tenez la radio verticalement à

une distance de 2,5 à 5 centimètres (1 à 2 po)

des lèvres. Appuyez sur le bouton de

transmission PTT pour parler, relâchez-le

pour écouter.

MISE EN ROUTE

Français

Surveillance permanente

TRANSMISSION

1Appuyez sur la touche préprogrammée

Surveillance en la maintenant enfoncée pour

accéder au trafic de canaux.

• Si aucune activité n’est détectée, vous

entendrez du « bruit blanc ».

2Une fois que le trafic est dégagé sur les

canaux, transmettez votre appel en appuyant

sur le bouton de transmission PTT.

1Une pression longue de la touche

préprogrammée Surveillance place la radio

en mode de surveillance permanente.

• Vous entendez une tonalité de touche

correcte.

2Une pression courte sur la touche prépro-

grammée Surveillance annule le mode de

surveillance permanente et la radio revient en

mode de fonctionnement normal.

1Allumez la radio.

2Utilisez le bouton Sélecteur de canal pour

sélectionner le canal souhaité.

Remarque : Il est important de surveiller le

trafic avant de transmettre afin de

vérifier que vous ne « couvrez » pas

la voix d’une transmission déjà en

cours.

3Tenez la radio verticalement à une distance

de 2,5 à 5 centimètres (1 à 2 po.) des lèvres.

Appuyez sur le bouton de transmission PTT

pour parler.

• Le voyant DEL rouge s’allume en continu

pendant que l’appel est émis.

4Relâchez le bouton de transmission PTT pour

écouter.

Français

MISE EN ROUTE

MODE RÉPÉTEUR OU

CONVERSATION DIRECTE

Le mode Conversation directe vous permet de

communiquer avec une autre radio :

• Lorsque le mode Répéteur ne fonctionne

pas.

–ou–

• Lorsque votre radio est hors de portée d’un

répéteur, mais à une distance permettant

de communiquer avec une autre radio.

Pour sélectionner le mode Répéteur ou

Conversation directe :

Appuyez sur la touche préprogrammée

Répéteur/Conversation directe (voir page 17)

pour alterner entre les modes Répéteur et

Conversation directe.

FONCTIONNEMENT EN MODE VOX

Lorsque vous souhaitez opérer en mode mains

libres, la radio peut être activée pour

transmission uniquement par la voix à l’aide de

la fonction VOX lorsque vous parlez en utilisant

un accessoire connecté à la radio.

Connexion d’un casque VOX.

Activation ou désactivation de la fonction

VOX

Pour activer ou désactiver cette fonction,

appuyez sur la touche préprogrammée VOX

(voir page 17).

Remarque : La fonction VOX peut être désactivée

par une pression sur le bouton de

transmission PTT.

– ou –

Vous pouvez sélectionner des canaux pour

activer ou désactiver VOX, selon ce qui a été

préprogrammé par le dépositaire ou le

programmeur.

1Éteignez la radio.

2Connectez l’accessoire VOX à votre radio et

allumez la radio.

1Vous pouvez aussi activer VOX en

sélectionnant un canal préprogrammé par

votre dépositaire.

Remarque : La fonction VOX peut être

désactivée par une pression sur le

bouton de transmission PTT.

MISE EN ROUTE

Français

ACTIVATION/DÉSACTIVATION DE

L’EFFET LOCAL DU CASQUE

Le dépositaire peut programmer la radio afin

que vous puissiez entendre votre voix dans le

casque lorsque vous parlez.

Casque VOX

Casque autre que VOX avec PTT en ligne

ESCALERT

Vous pouvez programmer votre radio pour

augmenter le volume des tonalités d’alarme

lorsqu’un appel radio reste sans réponse.

Appuyez sur la touche préprogrammée

Escalert (voir page 18).

2Vous pouvez aussi désactiver VOX en

sélectionnant un canal qui n’a pas été

préprogrammé par votre dépositaire.

1Pour activer l’effet local du casque, éteignez

la radio.

2Connectez le casque VOX (accessoire) à la

radio.

3Allumez la radio. Au cours de la transmission,

vous entendrez votre voix dans le casque

pendant que vous parlez.

4Pour désactiver l’effet local du casque,

éteignez la radio et rallumez-la.

1Pour activer l’effet local du casque, éteignez

la radio.

2Connectez l’accessoire autre que VOX à

votre radio.

3Appuyez sur le bouton PTT en ligne de votre

casque et maintenez-le enfoncé.

4Allumez la radio et relâchez le bouton PTT

une fois la mise en route de la radio

effectuée. Au cours de la transmission, vous

entendrez votre voix dans le casque pendant

que vous parlez.

5Pour désactiver l’effet local du casque,

éteignez la radio et rallumez-la.

Français

MISE EN ROUTE

SÉLECTION DU NIVEAU DE

RÉGLAGE SILENCIEUX

Utilisez cette fonction pour filtrer les appels

parasites (importuns) ou les bruits de fond.

Notez toutefois que la fermeture du réglage

silencieux risque aussi de filtrer des appels

distants. Dans ce cas, il est sans doute

préférable d’opter pour un réglage silencieux

normal.

Appuyez sur la touche préprogrammée

Réglage silencieux (voir page 18)

(SQUELCH) pour alterner entre fermé et

normal.

RÉGLAGE DU NIVEAU DE

PUISSANCE

Chaque canal de votre radio possède un niveau

prédéfini de puissance d’émission pouvant être

modifié.

Pour régler le niveau de puissance, appuyez

sur la touche préprogrammée Niv. Puissance

(voir page 18) pour alterner entre basse et

haute.

ACTIVATION ET DÉSACTIVATION

DE LA CARTE D’OPTION

Cette fonction sert à activer ou à désactiver

une carte d’option.

Appuyez sur la touche préprogrammée Carte

d’option (voir page 18) pour activer ou

désactiver la carte d’option.

APPELS RADIO

Français

APPELS RADIO

BLOCAGE SÉLECTIF DE LA RADIO

Votre radio est équipée d’un dispositif de

sécurité pouvant la désactiver temporairement

lorsqu’un signal de blocage est émis par la

station de base.

Cette fonction est généralement utilisée pour

désactiver les radios :

• en cas de vol;

• pour des raisons de vérification du

système.

Lorsque la radio est rendue inopérante par la

station de base, toutes les commandes

deviennent inopérantes à l’exception du

bouton Marche/Arrêt et de l’écran qui affiche

BLOCAGE.

RÉCEPTION D’UN APPEL SÉLECTIF

Lorsque vous recevez un appel sélectif :

• Le voyant DEL jaune clignote s’il a été

programmé par le dépositaire ou le

programmeur.

• Deux tonalités aiguës se font entendre.

RÉCEPTION D’UN SIGNAL CALL

ALERT™

Lorsque vous recevez un signal d’avis d’appel :

• Le voyant DEL jaune clignote s’il a été

programmé par le dépositaire ou le

programmeur.

• Quatre tonalités aiguës se font entendre.

Pour répondre au signal, appuyez sur le

bouton de transmission PTT, puis relâchez-le;

pour annuler le signal, appuyez sur une touche

quelconque.

1Pour répondre à l’appel, enfoncez et relâchez

le bouton de transmission PTT.

2Maintenez le bouton de transmission PTT

enfoncé pour parler, relâchez-le pour écouter.

Français

APPELS RADIO

Notes :

BALAYAGE

Français

BALAYAGE

Votre radio est équipée de la fonction

Balayage, qui vous permet de surveiller

l’activité vocale sur plusieurs canaux. La radio

s’arrête sur un canal lorsqu’elle y détecte une

activité quelconque.

La radio passe automatiquement sur un canal

de la liste de balayage lorsqu’elle y détecte

une activité quelconque.

• Le voyant DEL vert clignote lorsque vous

êtes en mode Balayage; il s’arrête de

clignoter lorsque la radio passe sur un

canal actif.

Votre radio dispose de deux types de balayage :

• Balayage Système

• Balayage automatique

RÉPONSE

La fonction Réponse permet de répondre à

une transmission pendant le balayage. Si au

cours du balayage la radio détecte une

transmission sur un canal, elle s’y arrête

pendant une durée préprogrammée une fois

que l’activité a cessé. On parle alors de

« période d’attente ». Cette période d’attente

vous permet de répondre en appuyant sur le

bouton de transmission PTT.

Remarque : Le voyant DEL de balayage cesse

de clignoter pendant la période

d’attente. Si vous n’appuyez pas sur le

bouton PTT une fois que le délai

d’attente préprogrammé s’est écoulé,

la radio reprend le balayage des

canaux.

LANCEMENT DU BALAYAGE

SYSTÈME

Appuyez sur la touche préprogrammée

Balayage pour lancer le balayage (voir page

18).

ARRÊT DU BALAYAGE SYSTÈME

Appuyez sur la touche préprogrammée

Balayage pour arrêter le Balayage système

(voir page 18).

Remarque : Le dépositaire ou le programmeur

peut préprogrammer votre radio de

façon à ce que, lorsque vous quittez le

Balayage système, elle revienne

automatiquement au dernier canal de

Français

BALAYAGE

balayage ayant une activité

quelconque ou pour qu’elle revienne

automatiquement au canal sur lequel

le balayage a été lancé.

LANCEMENT DU BALAYAGE

AUTOMATIQUE

Le balayage automatique commence

automatiquement la recherche une fois

sélectionné un canal sur lequel la fonction

Balayage automatique a été activée.

Sélectionnez un canal préprogrammé pour le

Balayage automatique par le dépositaire ou le

programmeur.

ARRÊT DU BALAYAGE

AUTOMATIQUE

Sélectionnez un canal qui n’a pas été

préprogrammé pour le Balayage automatique

par le dépositaire ou le programmeur.

SUPPRESSION D’UN CANAL

PARASITE

Remarque : Pour accéder à cette fonction, le

dépositaire ou le programmeur doit

préprogrammer cette touche (voir page

18).

Si un canal émet continuellement des appels

importuns ou du bruit (canal « parasite »), vous

pouvez éliminer temporairement ce canal de la

liste de balayage :

Rétablissement de canaux dans la liste de

balayage

1Pendant que la radio est sur le canal parasite,

maintenez la touche Supprimer canal

parasite enfoncée jusqu’à ce que vous

entendiez une tonalité.

2Relâchez la touche Supprimer canal

parasite. Le canal importun est supprimé.

Remarque : Vous ne pouvez pas supprimer

temporairement le canal qui a été

préprogrammé par le dépositaire ou

le programmeur comme canal de

balayage attitré ou canal prioritaire,

ni le dernier canal restant dans la

liste de balayage.

1Éteignez la radio. Une fois la radio rallumée,

les canaux parasites supprimés sont rétablis

dans la liste de balayage.

–

BALAYAGE

Français

1Appuyez sur la touche préprogrammée

Balayage pour arrêter le balayage.

2Appuyez de nouveau sur la touche

préprogrammée Balayage pour relancer le

balayage. Les canaux parasites supprimés

sont rétablis dans la liste de balayage.

–

1Sélectionnez un canal qui n’a pas été

préprogrammé par le dépositaire ou le

programmeur pour arrêter le balayage. Une

fois que vous revenez au canal d’origine, les

canaux parasites supprimés sont rétablis dans

la liste de balayage.

Français

BALAYAGE

Notes :

GARANTIE

Français

GARANTIE

GARANTIE LIMITÉE

PRODUITS DE COMMUNICATION

MOTOROLA

I. PORTÉE ET DURÉE DE LA GARANTIE

MOTOROLA INC. (« MOTOROLA ») garantit les

produits de communication fabriqués par

MOTOROLA listés ci-dessous (« Produit »)

contre tout défaut de matériel ou de main-

d’oeuvre dans des conditions normales

d’utilisation et d’entretien, pendant les périodes

suivantes comptées à partir de la date d’achat :

Unités portatives PR400 Deux (2) ans

Accessoires du produit Un (1) an

Motorola, à sa discrétion et sans frais réparera le

Produit (avec des pièces neuves ou remises à

neuf), le remplacera (par un Produit neuf ou remis

à neuf) ou remboursera le prix d’achat du Produit

au cours de la période de garantie à condition

que celui-ci lui soit retourné conformément aux

termes de cette garantie. Les pièces ou cartes

remplacées sont garanties pour le reste de la

période de garantie d’origine applicable. Toute

pièce du Produit remplacée devient la propriété

de MOTOROLA.

Cette garantie limitée expresse n’est accordée

par MOTOROLA qu’à l’acheteur final d’origine et

n’est donc ni transférable, ni cessible à un tiers.

La présente garantie constitue l’intégralité de la

garantie du Produit fabriqué par MOTOROLA.

MOTOROLA n’assume aucune obligation ni

responsabilité pour les ajouts ou modifications

apportées à la présente garantie, à moins

qu’elles aient été consignées par écrit et signées

par un responsable qualifié de MOTOROLA.

Sauf dans le cadre d’une entente distincte

conclue entre MOTOROLA et l’acheteur final

d’origine, MOTOROLA ne garantit pas

l’installation, l’entretien ou la réparation du

Produit.

MOTOROLA décline toute responsabilité quelle

qu’elle soit à l’égard de tout accessoire non

fourni par MOTOROLA, branché sur le Produit

ou utilisé conjointement, ou à l’égard du

fonctionnement du Produit utilisé avec un

quelconque accessoire. Tous les appareils de

cette nature sont expressément exclus de cette

garantie. Compte tenu du caractère unique de

chaque système pouvant utiliser le Produit,

Français

GARANTIE

MOTOROLA décline toute responsabilité à

l’égard de la portée, de la diffusion ou du

fonctionnement de l’ensemble du système

tombant sous cette garantie.

II. CLAUSES GÉNÉRALES

La présente garantie établit l’entière

responsabilité de MOTOROLA à l’égard du

Produit. Le seul recours possible, à la discrétion

de MOTOROLA, est la réparation, le

remplacement ou le remboursement du prix

d’achat. CETTE GARANTIE REMPLACE TOUTE

AUTRE GARANTIE EXPRESSE. LES

GARANTIES IMPLICITES, Y COMPRIS MAIS

SANS S’Y LIMITER, LES GARANTIES

IMPLICITES DE COMMERCIALISATION ET

D’APTITUDE À UN USAGE PARTICULIER,

SONT LIMITÉES À LA DURÉE DE CETTE

GARANTIE LIMITÉE. MOTOROLA NE POURRA

EN AUCUN CAS ÊTRE TENUE RESPONSABLE

DE DOMMAGES DONT LA VALEUR EXCÈDE

LE PRIX D’ACHAT DU PRODUIT NI POUR LES

PERTES D’UTILISATION, LES PERTES DE

TEMPS, LES INCONVÉNIENTS, LES PERTES

COMMERCIALES, LES PERTES DE PROFITS

OU D’ÉCONOMIES, NI POUR TOUT AUTRE

DOMMAGE INDIRECT, PARTICULIER OU

CONSÉCUTIF RÉSULTANT DE L’UTILISATION

OU DE L’IMPOSSIBILITÉ D’UTILISER CE

PRODUIT, DANS LES LIMITES DE

DÉGAGEMENT DE RESPONSABILITÉ

PERMISES PAR LA LOI.

III. DROITS PRÉVUS PAR LES LOIS

PROVINCIALES

CERTAINES PROVINCES NE PERMETTENT

AUCUNE EXCLUSION NI LIMITE QUANT AUX

DOMMAGES CONSÉCUTIFS OU INDIRECTS,

NI AUCUNE LIMITE SUR LA DURÉE D’UNE

GARANTIE IMPLICITE, DE SORTE QUE LES

LIMITES OU EXCLUSIONS MENTIONNÉES

PLUS HAUT PEUVENT NE PAS S’APPLIQUER.

Cette garantie confère des droits juridiques précis

et il est possible que vous jouissiez d’autres

droits, qui pourront varier d’une province à l’autre.

IV. SERVICE AU TITRE DE LA GARANTIE

Pour que le service soit couvert par la garantie,

vous devez fournir une preuve d’achat (portant la

date d’achat et le numéro de série du Produit).

De plus, vous devez livrer ou expédier le Produit,

en payant d’avance les frais de transport et

d’assurance, à un centre agréé de services sous

garantie. Le service sous garantie sera effectué

GARANTIE

Français

par MOTOROLA dans l’un de ses centres agréés

de services. Si vous contactez d’abord

l’entreprise qui vous a vendu le Produit (par ex. le

dépositaire ou le fournisseur de service de

communication), cela peut faciliter l’obtention du

service lié à la garantie. Vous pouvez également

appeler Motorola en composant le 1-800-927-

2744 depuis les États-Unis ou le Canada.

V. CE QUI N’EST PAS COUVERT PAR

CETTE GARANTIE

A) Les défauts ou dommages résultant d’une

utilisation du Produit autre que l’utilisation

normale et habituelle.

B) Les défauts ou dommages résultant d’une

utilisation incorrecte, d’un accident, de l’eau,

ou de négligence.

C) Les défauts ou dommages résultant

d’essais, d’une utilisation, d’un entretien,

d’une installation, d’une modification ou d’un

réglage incorrect.

D) Les bris ou dommages causés aux

antennes, sauf s’ils sont la conséquence

directe d’un défaut de matériel ou de main-

d’œoeuvre.

E) Un Produit ayant subi des modifications, des

réparations ou un démontage non autorisé

(y compris, sans s’y limiter, l’ajout au Produit

d’un appareil non fourni par Motorola), ayant

un effet négatif sur les performances du

Produit ou qui empêchent de vérifier le bien-

fondé d’une réclamation par le processus

normal d’inspection ou d’essais prévus par

la garantie Motorola.

F) Tout Produit dont le numéro de série a été

enlevé ou rendu illisible.

G) Les batteries rechargeables, si :

1) L’un des sceaux situés sur l’enveloppe

de protection de la batterie a été brisé

ou montre des traces évidentes

d’altération.

2) Le dommage ou défaut est provoqué

par le chargement ou l’utilisation de la

batterie dans un appareil ou pour un

service autre que le Produit pour lequel

elle est spécifiée.

H) Les frais d’expédition au centre de

réparation.

I) Tout Produit qui, à cause de modifications

illégales ou interdites apportées au logiciel

ou au micrologiciel du Produit, ne fonctionne

pas conformément aux spécifications

énoncées par MOTOROLA ou à celles

figurant sur l’étiquette de conformité FCC en

vigueur pour ce Produit, au moment où le

Produit a initialement été distribué par

MOTOROLA.

Français

GARANTIE

J) Les égratignures et autres dommages

superficiels qui ne nuisent pas au

fonctionnement du Produit.

K) L’usure normale et habituelle.

VI. DISPOSITIONS RELATIVES AUX

BREVETS ET AUX LOGICIELS

MOTOROLA défendra à ses frais toute poursuite

menée en justice contre l’acheteur final dans la

mesure où la poursuite revendique que le Produit

ou certaines de ses pièces enfreignent un brevet

des États-Unis, et MOTOROLA paiera ces frais et

dommages finalement accordés au détriment de

l’acheteur dans toute poursuite judiciaire

attribuable à une quelconque revendication de

cette nature, mais une telle défense et de tels

paiements sont soumis aux conditions suivantes :

A) MOTOROLA doit être promptement avertie

par écrit par ledit acheteur de tout avis se

rapportant à une telle plainte;

B) MOTOROLA mènera comme elle l’entend

sa défense contre une telle poursuite, de

même que toute négociation en vue de son

règlement ou d’un compromis; et

C) si le Produit ou les pièces devaient faire

l’objet, ou de l’avis de MOTOROLA,

pouvaient vraisemblablement faire l’objet

d’une poursuite pour contrefaçon d’un brevet

des États-Unis, l’acheteur accordera le droit

à MOTOROLA, à la discrétion et aux frais de

cette dernière, soit de procurer à l’acheteur

le droit de continuer à utiliser le Produit ou

les pièces, soit de remplacer ou de modifier

ces dernières de manière à ce qu’elles

n’enfreignent plus le brevet, soit d’accorder à

l’acheteur un crédit équivalent à la valeur

dépréciée du Produit ou des pièces et

d’accepter de reprendre celles-ci. La

dépréciation représentera un montant égal

pour chaque année de durée de vie utile du

Produit ou des pièces, tel que déterminé par

MOTOROLA.

MOTOROLA décline toute responsabilité à

l’égard de toute poursuite pour contrefaçon de

brevet lorsque le Produit ou les pièces livrées

avec celui-ci sont adaptées à un logiciel, un

appareil ou des équipements non fournis par

MOTOROLA. MOTOROLA décline également

toute responsabilité à l’égard de tout accessoire

ou logiciel non fourni par MOTOROLA et branché

sur le Produit ou utilisé conjointement. Ce qui

précède énonce l’entière responsabilité de

MOTOROLA à l’égard de la contrefaçon de

brevets relatifs au Produit ou à toute pièce de ce

dernier.

La législation aux États-Unis et dans d’autres

GARANTIE

Français

pays confère à MOTOROLA certains droits

exclusifs pour le logiciel protégé par les droits

d’auteur MOTOROLA, tels que les droits

exclusifs de reproduire et de distribuer des

copies d’un tel logiciel Motorola. Le logiciel

MOTOROLA ne peut être utilisé qu’avec le

Produit à l’intérieur duquel il était installé à

l’origine. Il est interdit de remplacer, de copier, de

distribuer, de modifier de quelque façon que ce

soit ou d’utiliser un tel logiciel dans un tel Produit

pour produire un quelconque produit dérivé.

Aucune autre utilisation, y compris, mais sans s’y

limiter, le changement, la modification, la

reproduction, la distribution ou l’ingénierie

inverse dudit logiciel MOTOROLA ou l’exercice

de droits dans un tel logiciel MOTOROLA n’est

permis. Aucune licence n’est accordée par

inférence, préclusion ou autre en vertu des droits

de brevets ou des droits d’auteur de

MOTOROLA.

VII. LOI APPLICABLE

Cette garantie est régie par les lois de l’État

d’Illinois, aux États-Unis.

Français

GARANTIE

Notes :

ACCESSOIRES

Français

ACCESSOIRES

Motorola offre toute une gamme d’accessoires

afin d’améliorer la productivité de votre radio

bidirectionnelle. La plupart des accessoires

offerts sont répertoriés ci-dessous.

ANTENNES

ACCESSOIRES DIVERS

BATTERIES

ACCESSOIRES DE TRANSPORT

NAD6502 Antenne Heliflex VHF, 14 cm,

146-174 MHz

HAD9742 Antenne VHF courte, 9 cm,

146-162 MHz

HAD9743 Antenne VHF courte, 9 cm,

162-174 MHz

NAE6522 Antenne Heliflex UHF courte, 9 cm,

438-470 MHz

NAE6483 Antenne fouet à tige souple, 403-520

MHz

8505816K26 Antenne Heliflex UHF courte,

470-520 MHz

5886627Z01 Adaptateur d’antenne

RLN5500 Trousse de fixation pour accessoire

NNTN4496_R NiCd, 1100 mAh

NNTN4497_R Lithium-ion, 1800 mAh

NNTN4851_R NiMH, 1400 mAh

NNTN4852_R NiMH FM, 1300 mAh

NNTN4970_R Lithium-ion mince, 1600 mAh

RLN5498 Étui rigide en cuir avec boucle de

ceinture

RLN5496 Étui rigide en cuir, DTMF complet

avec boucle de ceinture pivotante de

6,4 cm (2,5 po)

RLN5497 Étui rigide en cuir, DTMF complet

avec boucle de ceinture pivotante de

7,6 cm (3 po)

HLN8255 Pince à ceinture à ressort, de 7,6 cm

(3 po)

NTN5243 Bandoulière pour étuis rigides en cuir

(s’attache aux anneaux en D sur

l’étui)

HLN9985 Sac imperméable

HLN6602 Sac-plastron universel

RLN4570 Sac-plastron facile à dégager

1505596Z02 Courroie de rechange pour sac-

plastron universel HLN6602

09_Accessory.fm Page 37 Tuesday, September 30, 2003 4:32 PM

Français

ACCESSOIRES

CHARGEURS

CASQUES

WPLN4138 Chargeur rapide de table avec prise

nord-américaine

WPLN4155 Chargeur lent de table avec prise

nord-américaine

WPLN4161 Chargeur rapide multiple avec

cordon électrique nord-américain

RLN5411 Casque ultra-léger Breeze pour port

derrière la tête

PMMN4001 Écouteur avec micro solidaire à tige

flexible

HMN9013 Casque léger sans PTT en ligne

RMN4016 Casque léger avec PTT en ligne

RLN5238 Casque léger avec PTT en ligne, de

style NFL (No Flash Allowed,

Interdiction d’appel par touche

signal)

HMN9021 Casque-diadème de poids moyen à

double écouteur avec coquilles anti-

bruit

HMN9022 Casque de poids moyen à double

écouteur avec coquilles anti-bruit,

pour port derrière la tête

BDN6647 Casque de poids moyen à haut-

parleur unique

BDN6648 Casque renforcé à double écouteur

avec coquilles anti-bruit et

microphone anti-bruit

5080371E66 Coussinet d’écouteur de rechange

pour BDN6647

RMN5015 Casque de course renforcé à double

écouteur avec coquilles anti-bruit

(câble adaptateur pour casque

RKN4090 requis)

REX4648 Trousse avec coussinet d’écouteur et

écran anti-vent

RKN4090 Câble adaptateur pour casque de

course RMN5015

RMN4051 Casque de communication

bidirectionnelle pour casque de

sécurité, noir, indice d’atténuation de

bruit : 22 db (nécessite le câble

adaptateur RKN4094)

RMN4054 Casque de communication pour

casque de sécurité, pour réception

seule avec prise à angle droit de

3,5 mm

RMN4055 Casque de style serre-tête pour

réception seule, avec prise à angle

droit de 3,5 mm

HLN9133 Trousse d’adaptateur pour VOX (à

usage exclusif avec les casques)

ACCESSOIRES

Français

ACCESSOIRES DE SURVEILLANCE

RKN4094 Adaptateur de PTT en ligne à usage

exclusif avec les casques RMN4051,

RMN4052 et RMN4053

PMLN4445 Casque ultra-léger avec microphone

solidaire

HMN9752 Oreillette avec commande de

volume, 1 brin (contour d’oreille en

plastique) (Beige)

HMN9727 Oreillette sans commande de

volume, 1 brin (contour d’oreille en

plastique) (Beige)

RLN4894 Oreillette sans commande de

volume, 1 brin (contour d’oreille en

plastique) (Noire)

HMN9754 Oreillette avec microphone et PTT

combinés, 2 brins (Beige)

RLN4895 Oreillette avec microphone et PTT

combinés, 2 brins (Noire)

RLN5198_P Oreillette avec combinaison

microphone et PTT (Noir),

comprenant une trousse faible bruit,

une trousse de surveillance 2 brins

avec un tube acoustique transparent

tout confort (NTN8371 compris)

BDN6720 Récepteur-écouteur flexible

(réception seule)

PMLN4443 Récepteur-écouteur flexible avec

microphone et PTT combinés

HMN9036 Insert d’oreille avec microphone et

PTT combinés, 2 brins (Noir)

PMLN4294 Insert d’oreille avec microphone et

PTT combinés

PMLN4442 Insert d’oreille avec microphone et

PTT combinés

HLN9132 Insert d’oreille à brin unique,

réception seule (Noir)

NTN8370 Trousse bruit extrême

5080384T72 Bouchon d'atténuation du bruit de

rechange pour NTN8370

NTN8371 Trousse faible bruit

RLN4760 Oreillette transparente spéciale,

petite taille, oreille droite

RLN4763 Oreillette transparente spéciale,

petite taille, oreille gauche

RLN4761 Oreillette transparente spéciale, taille

moyenne, oreille droite

RLN4764 Oreillette transparente spéciale, taille

moyenne, oreille gauche

RLN4762 Oreillette transparente spéciale,

grande taille, oreille droite

RLN4765 Oreillette transparente spéciale,

grande taille, oreille gauche

BDN6646 Microphone-écouteur standard 95 db

avec module d’interface PTT

Français

ACCESSOIRES

MICROPHONES-HAUT-PARLEUR À

DISTANCE

DIVERS

BDN6706 Microphone-écouteur standard 95 db

avec VOX et module d’interface PTT

0180358B38 Commutateur PTT en anneau pour

système de microphone-écouteur

0180300E83 Commutateur PTT à activation

corporelle pour système de

microphone-écouteur

HMN9030 Microphone-haut-parleur à distance

RLN4904 Gaine de microphone pour

HMN9030

HKN9094 Câble de rechange pour HMN9030

PMMN4008 Microphone-haut-parleur à distance

TDN9327 Support pour radio portative

TDN9373 Support pour radio portative

Mise sous tension et hors tension de la radio

1. Tournez le bouton Marche/Arrêt/Réglage volume dans le sens des aiguilles

d’une montre. La tonalité de succès du diagnostic se fait entendre et le voyant

DEL vert clignote.

2. Tournez le bouton Marche/Arrêt/Réglage volume dans le sens contraire

des aiguilles d’une montre jusqu’à ce que vous entendiez un clic et que le

voyant DEL s’éteigne.

Réglage du volume

1. Tournez le bouton Marche/Arrêt/Réglage volume dans le sens des aiguilles

d’une montre pour augmenter le volume ou dans le sens contraire pour le bais-

ser.

Sélection d’un canal radio

1. Tournez le bouton Sélecteur de canal vers la droite ou vers la gauche jusqu’à ce

que vous atteigniez le canal souhaité.

Réception

1. Allumez votre radio et réglez le volume au niveau souhaité.

2. Sélectionnez le canal souhaité.

3. Écoutez pour détecter une activité vocale quelconque. Le voyant DEL

rouge clignote pendant la réception.

Transmission

1. Tenez la radio verticalement à une distance de 2,5 à 5 centimètres (1 à 2 po.) des

lèvres. Appuyez sur le bouton de transmission PTT pour parler. Le voyant DEL

rouge s’allume en continu pendant que l’appel est émis.

2. Relâchez le bouton PTT pour écouter.

Lancement ou arrêt du balayage système

1. Appuyez sur la touche préprogrammée Balayage pour lancer le balayage. Le

voyant DEL vert clignote pendant le balayage.

2. Appuyez de nouveau sur la touche préprogrammée Balayage pour arrêter

le balayage.

Lancement ou arrêt du balayage automatique

1. Sélectionnez un canal préprogrammé pour le Balayage automatique par le

dépositaire ou le programmeur.

2. Sélectionnez un canal qui

n’a pas

été préprogrammé pour le Balayage

automatique par le dépositaire ou le programmeur.

Suppression d’un canal parasite au cours du balayage

1. Pendant que la radio se trouve sur le canal parasite, maintenez la touche prépro-

grammée Supprimer parasite enfoncée jusqu’à ce que vous entendiez une

tonalité.

2. Relâchez la touche Supprimer parasite.

Aide-mémoire de la radio PR400™

Notez dans le tableau ci-dessous les fonctions attribuées aux touches

programmables de votre radio. Pour plus de renseignements, reportez-vous à

la page 17 de ce guide.

PTT Microphone/

Haut-parleur

Voyant DEL

Bouton Marche/Arrêt/Volume

Bouton Sélecteur de canal

Touche latérale 1

(programmable)

Touche latérale 2

(programmable)

Touche Fonction Pression

courte

Pression

longue

Pression

continue Page

Rétablissement de canaux dans la liste de balayage

Éteignez la radio, puis rallumez-la. - OU - Appuyez sur la touche préprogrammée

Balayage pour arrêter le balayage. Les canaux parasites supprimés sont rétablis

dans la liste de balayage.

- OU - Sélectionnez un canal qui n’a pas été préprogrammé par le dépositaire ou le

programmeur pour arrêter le balayage. Une fois que vous revenez au canal

d’origine, les canaux parasites supprimés sont rétablis dans la liste de balayage.

Voyants DEL

Indicateurs audio pour touches programmables

Vous pouvez vérifier l’état de charge de la batterie si votre dépositaire a

préprogrammé l’une des touches programmables. Appuyez sur la touche

préprogrammée Indicateur de batterieet maintenez-la enfoncée. L’état

de charge est affiché à l’écran.

État/Couleur du DEL Indication

Appel Radio

Rouge En cours de transmission

Rouge clignotant En cours de réception

Rouge clignotant Canal occupé

Balayage

Vert clignotant Recherche d’activités en cours

Avis d’appel

Jaune clignotant Indique la réception d’un avis d’appel

Appel Sélectif

Jaune clignotant Indique la réception d’un appel sélectif

Surveillance permanente/Réglage silencieux

Jaune Pendant la surveillance

Touches programmables Tonalité

positive Tonalité

négative

Balayage Lancer Arrêter

Niveau de puissance Haute Basse

Réglage silencieux Fermé Normal

Répéteur/Conversation directe Communique sans

répéteur Utilise le répéteur

VOX (transmission

commandée par la voix) Activée Désactivée

Surveillance silencieuse/

Réglage silencieux ouvert –Activé

Carte d’Option Activée Désactivée

Escalert Activée Désactivée

Niveau de charge Voyant DEL

Correct Vert

Passable Jaune

Faible Rouge clignotant

Très faible Aucun

MOTOROLA, the Stylized M Logo, and Radius are registered in the US Patent & Trademark Office.

All other product or service names are the property of their respective owners.

MOTOROLA, le logotype au M stylisé et Radius sont enregistrés auprès du Bureau des marques et brevets des États-Unis.

Tous les autres noms de produits et de services sont la propriété de leurs titulaires respectifs.

*6881096C27*

6881096C27-O

PR400™

Commercial Series

Two-Way Radio User Guide

Manuel de l'utilisateur

de la radio bidirectionnelle

Place holder of photo ONLY

96C27-O_cvr.qxd 7/23/2003 4:30 PM Page 1

Motorola Solutions 99FT3039 GP150/GP200/PR400 VHF 5W Portable Radio User Manual 96C27 O cvr

Motorola Solutions, Inc. GP150/GP200/PR400 VHF 5W Portable Radio 96C27 O cvr

Contents

exhibit 08b users manual pr400 non display

Navigation menu

Namespaces

Views

Navigation
