Antenna 19 of 36
![](/img.php?id=1145134&img=bg1.png)

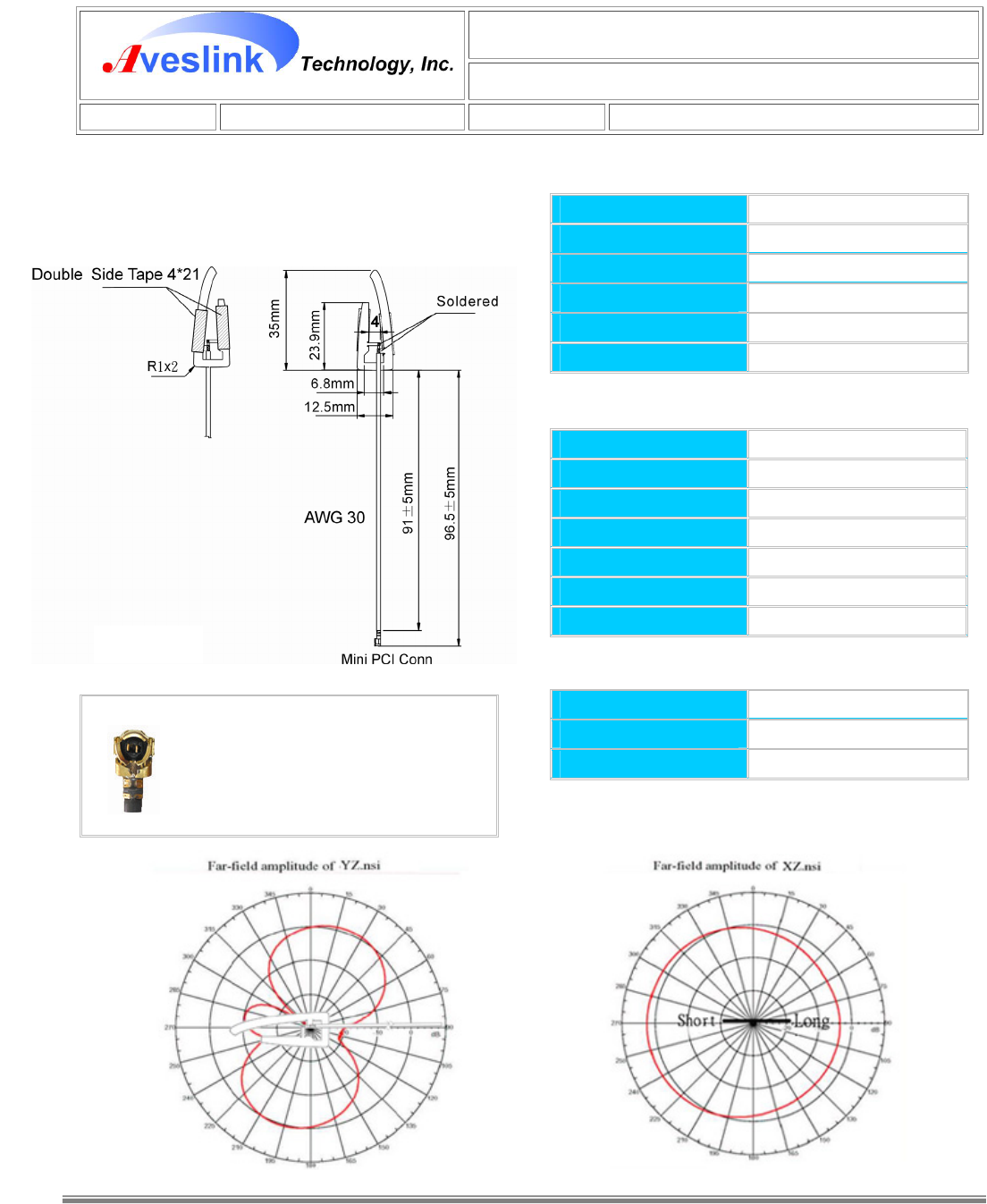

Mechanical Drawing
Embedded Antenna
Model No.: E-0901-AA
Rev. 1.0 Date Nov. 15, 2007
Mechanical Specification
2375 Zanker Rd., #240, San Jose, CA 95131 Phone: 408 383-0688 Fax: 408 383-0388
Operating Temp - 30℃ ~ + 65℃
Storage Temp - 30℃ ~ + 70℃
Substance Meet RoHs requirement
Electrical Specification
Frequency Range 2.4~2.4835GHz
Impedance 50Ω
V.S.W.R. ≦2.0
Radiation Omni
Gain 2.5dBi
Polarization Linear
Connector Type Mini PCI (Brass)
Material Nickel Silver Strip
Cable AWG30 (96mm)
Bushing Type Tape
Length 54.3mm
Water Proof --
Weight 1g (est.)
Unit: mm
Environmental Specification
